Lada Granta/Vesta NG

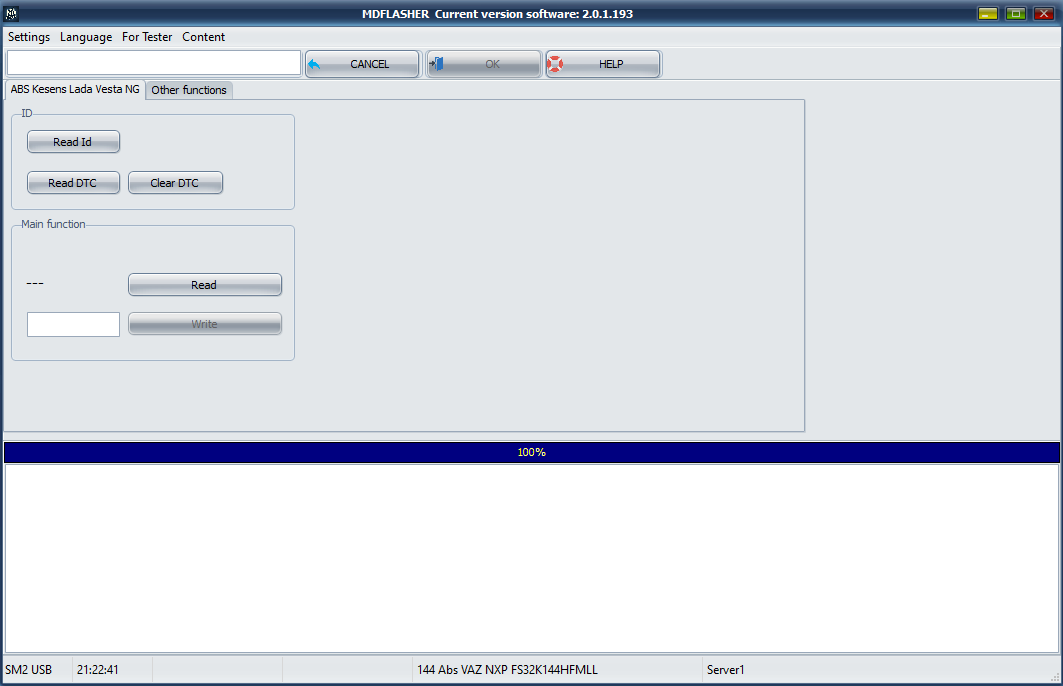

image_2024-06-18_21-22-53



Функционал модуля:



1. Option

Read ID - чтение идентификационных данных.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.



2. Main Function

Read  - чтение пробега.

Write  - запись пробега.









Во время процедуры записи нового пробега производится перезапись Flash.



Внимание!

Процедура перезаписи Flash может привести к выходу из строя ЭБУ и восстановить его возможно будет только через JTag.

Чтоб исключить вероятность выхода из строя ЭБУ необходимо соблюдать следующие правила.

Процедуры программирования и автоматического конфигурирования

контроллеров выполнять при следующих условиях:

- отключено нештатное оборудование, подключенное к CAN шине;

- напряжение АКБ должно быть не ниже 12,6 В;

- зажигание включено, двигатель остановлен;

- J2534 адаптер должен быть подключен к ПК по USB-кабелю;

- уровень заряда АКБ ПК должен быть 100%;

- исключить манипуляции с автомобилем.



image_2024-06-18_21-40-01







image_2024-06-18_21-51-33

Запись PFlash из файла.









image_2024-06-18_21-58-41

Запись PFlash из буфера программы.

Эта вкладка не позволяет менять версии ПО и ЭБУ.









image_2024-06-18_22-00-30





image_2024-06-18_22-01-11

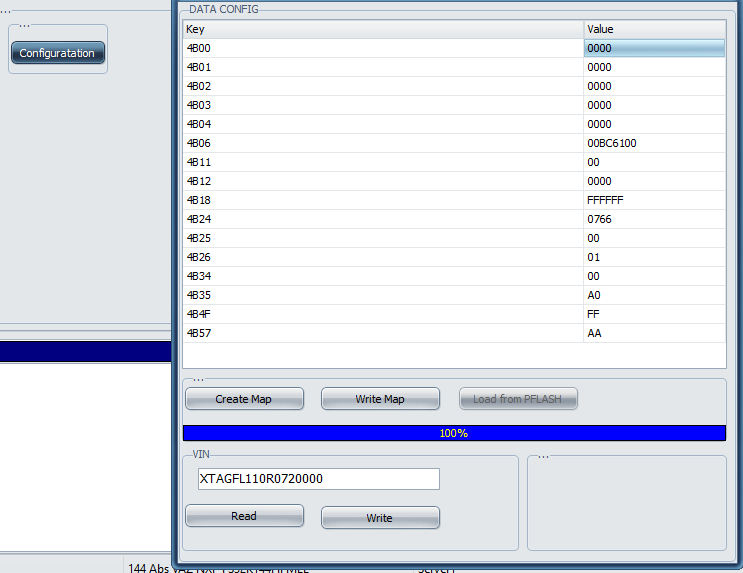

Чтение и запись конфигурации ЭБУ.









Cхема подключения на столе.

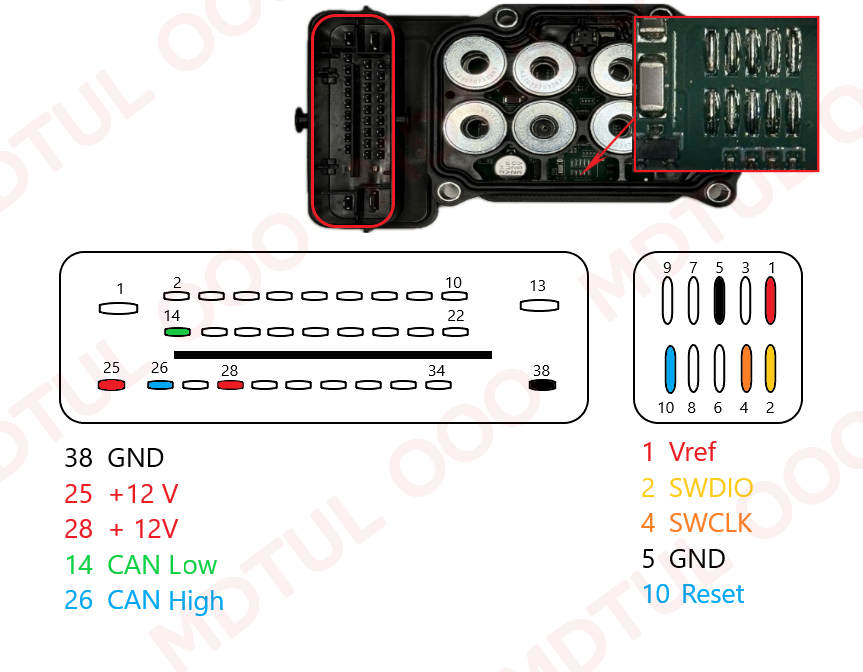

Схема подключения к ABS jtag1
