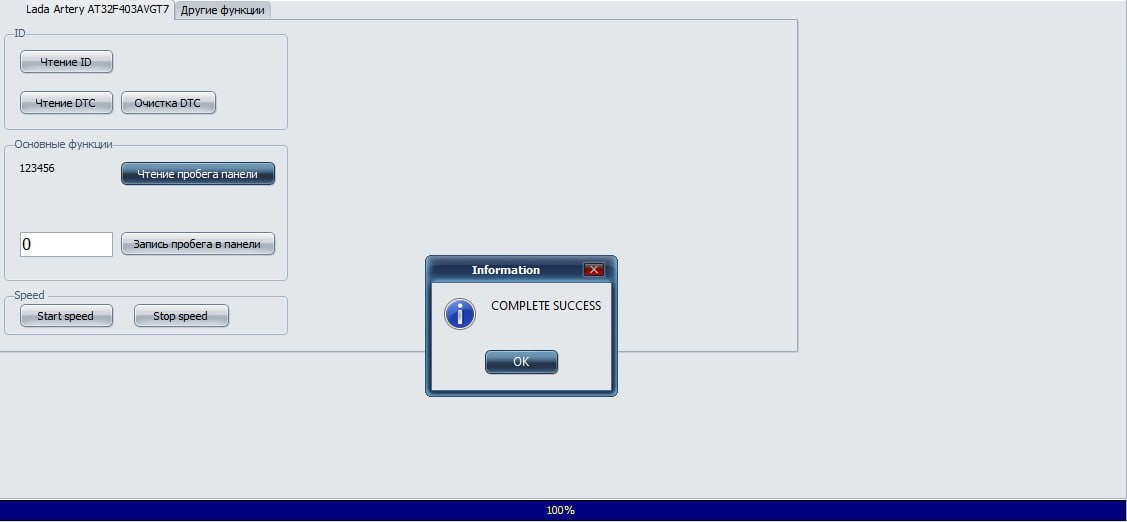

Функционал модуля:
ID.
•Чтение ID - производит чтение и выводит полную идентификацию приборной панели.
•Чтение DTC - чтение и вывод текущих ошибок ЭБУ.
•Очистка DTC - очистка ошибок.
Оновные функции.
•Чтение пробега панели - производит чтение пробега в панели.
•Запись пробега в панели - производит запись пробега панели.
PFLASH.
•Запись - запись PFLASH.
Обновление PFLASH.
•Обновление прошивки PFLASH внимательно смотрим парт номер и версию софта.
Additional functions.
• Exit BL – выход из режима бутлоадера, применять только если Вы точно уверены в текущем содержимом памяти ЭБУ, если Вы не уверены лучше записать через кнопку записи PFLASH или обновления PFLASH новое содержимое, процедура автоматически выйдет из режима загрузки после окончании процедуры записи.
• Reset – сброс панели как по питанию.
• Расш. – включение формы для работы с полной конфигурацией панели.

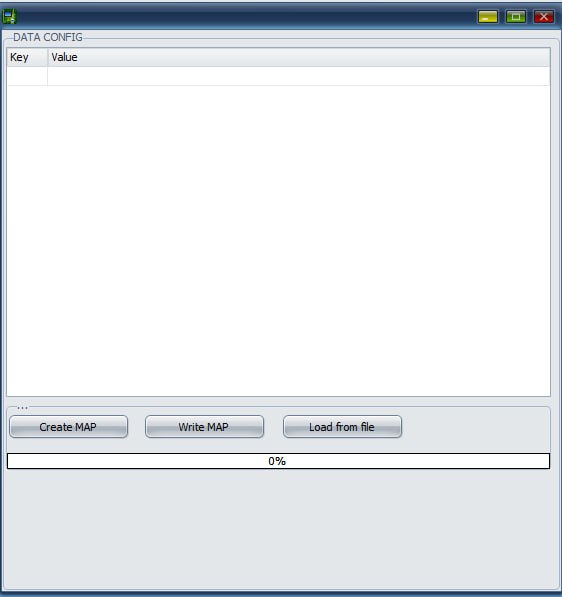

Окно конфигурации.

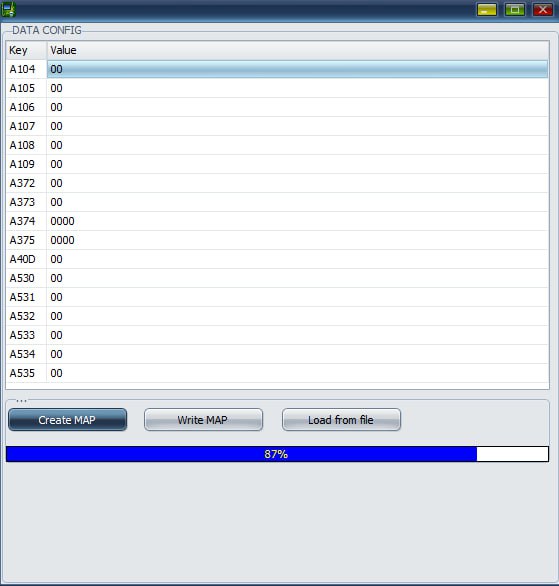

• Create MAP - создает карту доступной конфигурации, и ее можно сохранить в файл.
• Write MAP - запись конфигурации.
• Load from file - загрузить бекап.
Важно! Не все байты конфигурации доступны для записи.
Процедура обучения круиза контроля:
Возможные варианты активации круиз контроля:
1.
•Включаем зажигание.
•Зажимаем кнопку влево на рычажке.
•Нажимаем сброс обучения.
2.
•Зажимаете клавишу влево, включаете зажигание, клавишу держите , в второй вкладке нажимаете RESET.
3.
• Включаем зажигание.
• Кнопки центральная и RESET зажать и держать.
• Нажимаем сброс обучения.
• Нажимаем RESET
• Кнопки отпустить.
Внешний вид панели и схема подключения.

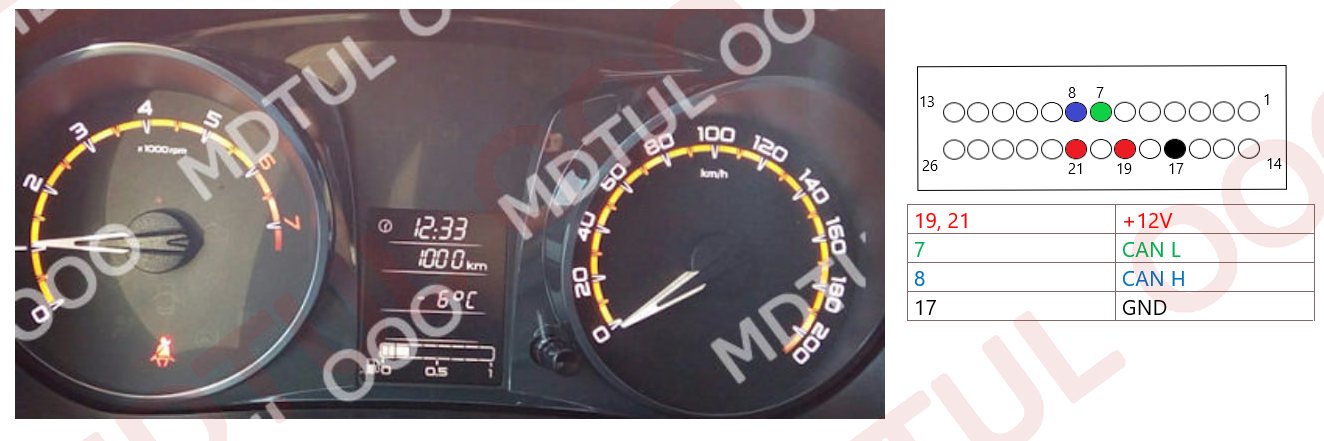

Lada Granta.

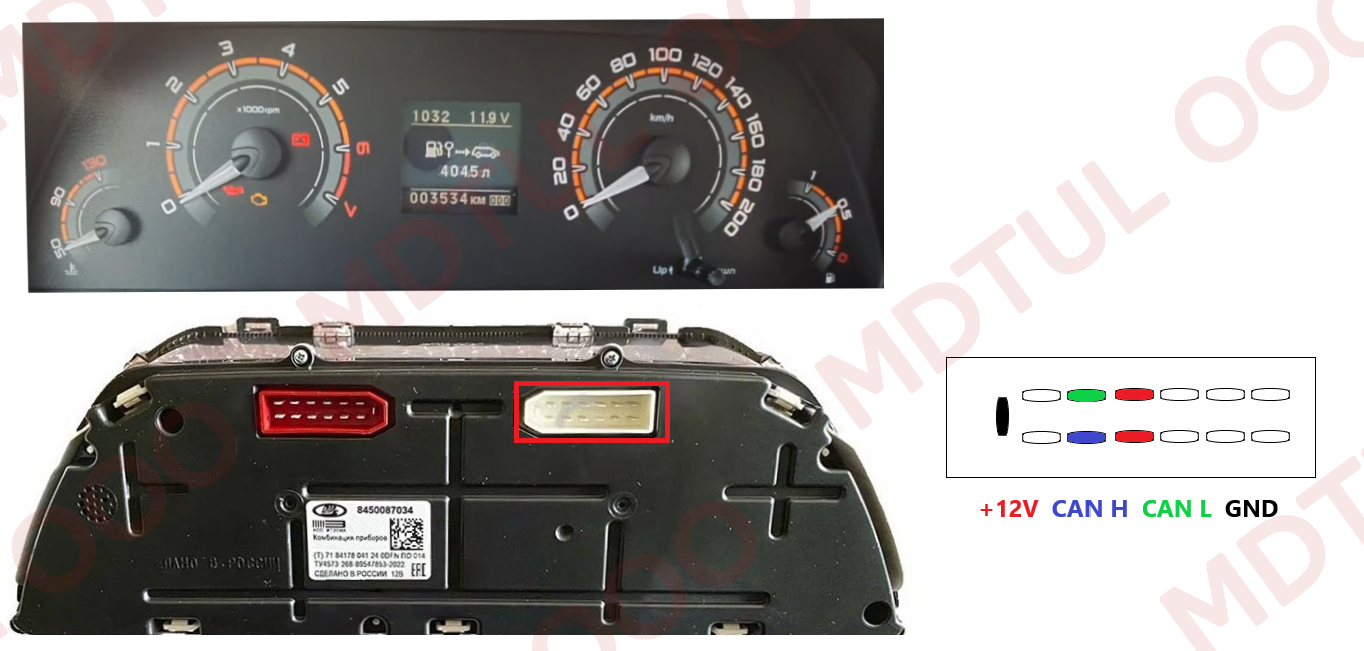

Niva Travel.
Номера панелей:
Lada Granta 8450111462
Lada Granta 8450111463
Lada Granta FL 6450111464
Lada Niva Legend 8450087118
Lada Niva Trevel 8450087034
