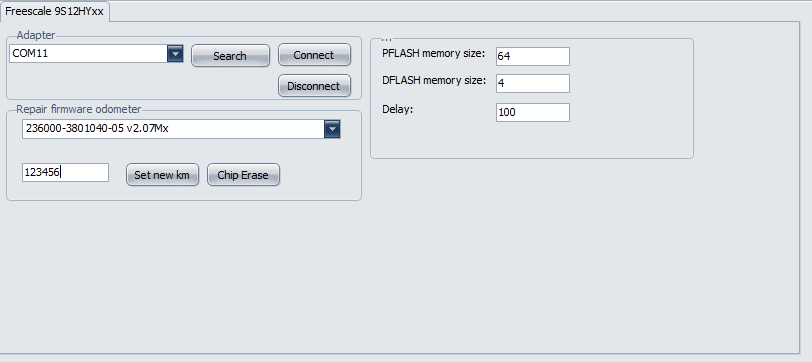

Функционал модуля:
1. Adapter:
Позволяет выбрать COM-порт, к которому подключён адаптер (например, COM106). Используется для выбора устройства.
•Search - автоматический поиск доступных адаптеров, подключённых к компьютеру через COM-порты. Обновляет список в выпадающем меню Adapter.
Важно: для корректного отображения адаптера необходимо проверить в Диспетчере устройств драйвера на адаптер. Если стоит драйвер название которого отличается от STM программа видеть адаптер НЕ БУДЕТ! Для корректного отображения и работы необходимо установить драйвера STM. Взять их можно на сайте производителя https://www.st.com/en/development-tools/stsw-stm32102.html или в папке с программой C:\Program Files (x86)\MDFLASHER\en.stsw-stm32102
•Connect - устанавливает соединение с адаптером на выбранном COM-порту. После успешного подключения активируются функции ниже.
•Disconnect - разрывает соединение с адаптером. Используется для безопасного завершения работы.
2. Repair firmware odometer:

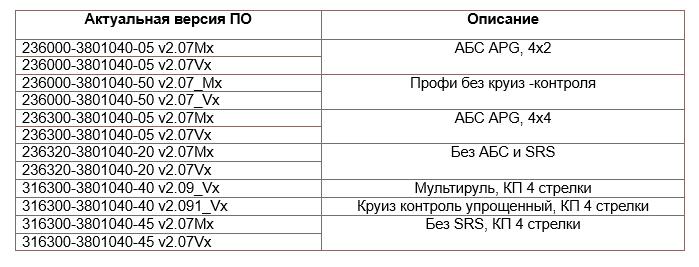

Список доступных прошивок/шаблонов для конкретных ЭБУ. Пример: 236000-3801040-05 v2.07Mx — идентификатор блока и версия ПО.
•Поле ввода (значение одометра) - текстовое поле, куда пользователь вводит новое значение пробега, которое должно быть записано в одометр.
•Set new km - выполняет запись введённого значения пробега в микроконтроллер. Важно: Перед использованием требуется стереть полностью МК!
•Chip Erase - стирает содержимое микроконтроллера. Используется при необходимости полной очистки памяти перед программированием или в случае некорректной работы.

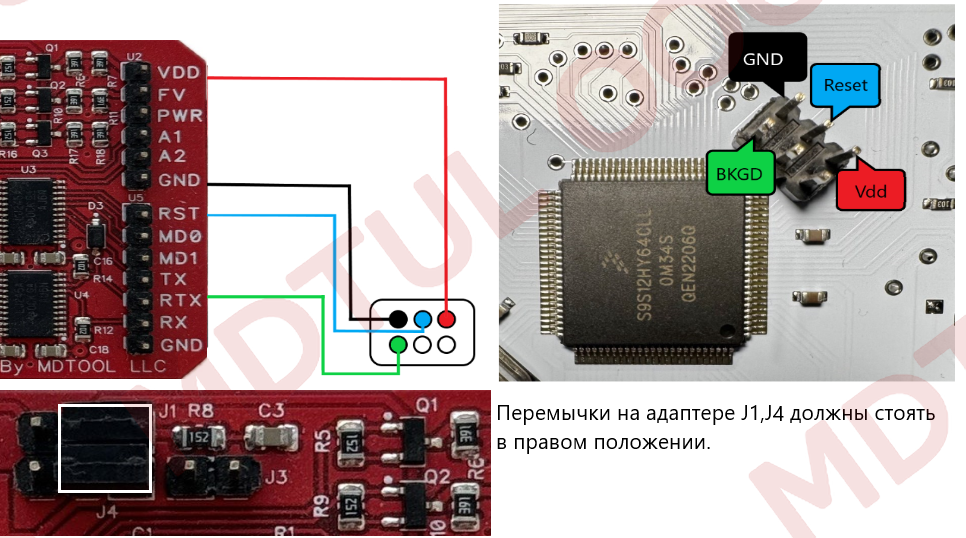

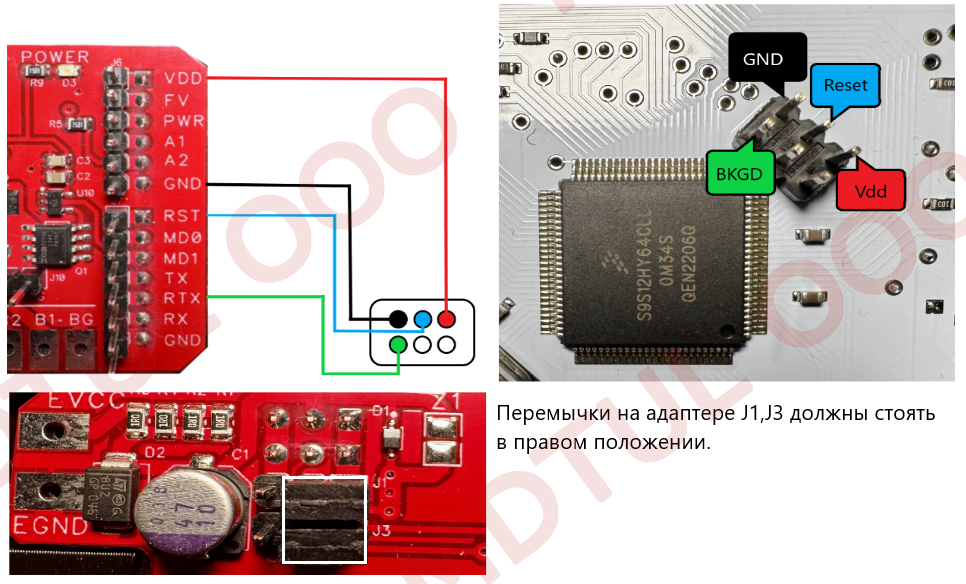

Вариант подключения 1.

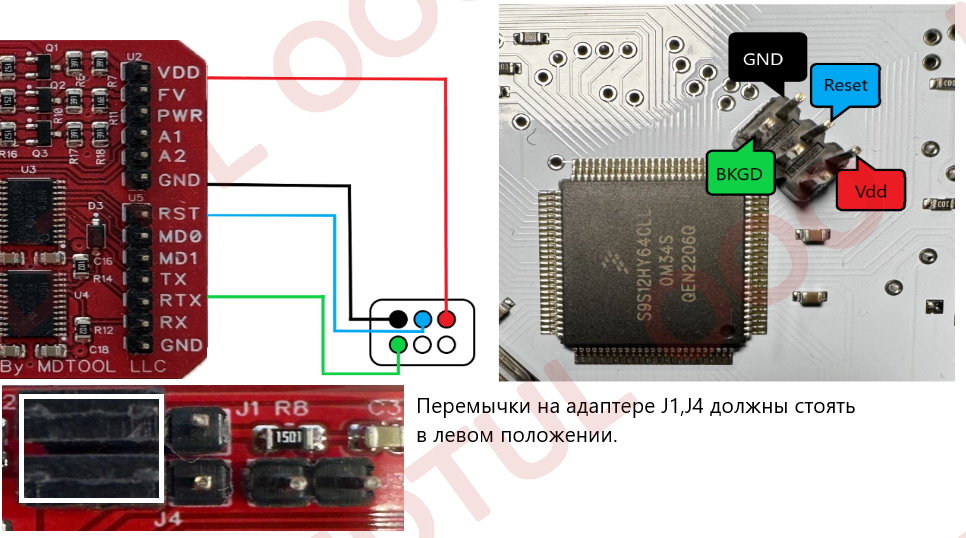

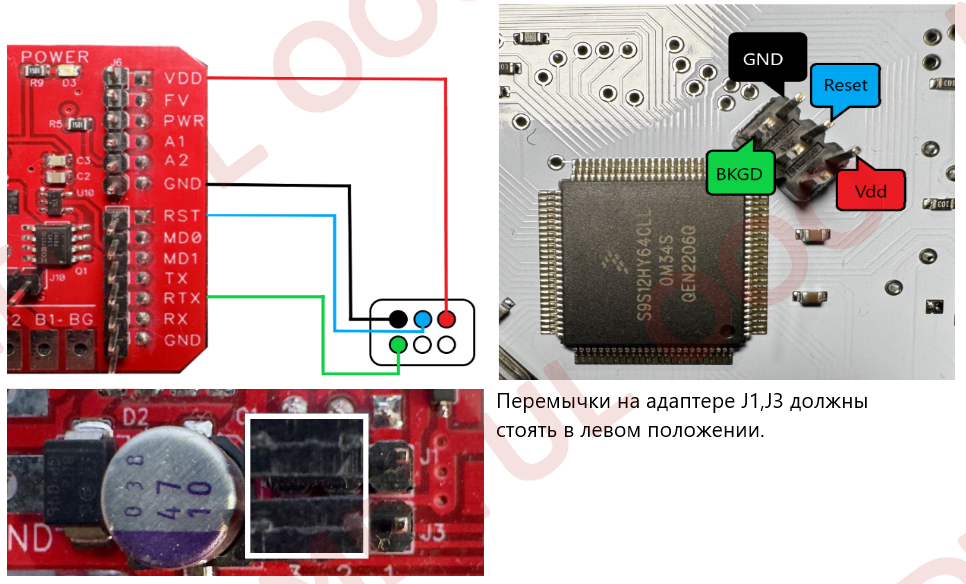

Вариант подключения 2.

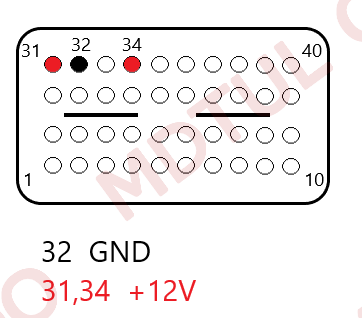

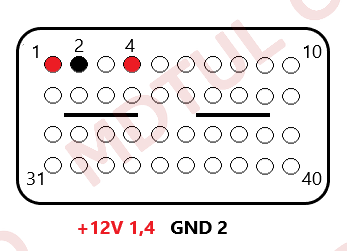

Для проверки на столе.
