VAG Magneti Marelli IAW 9GV CE MPC5634 95320



Данный модуль позволяет работать при прямом подключении по CAN шине с блоками управления Magneti Marelli IAW 9GV CE,

устанавливаемых на автомобили концерна VAG.



Для работы модуля необходим Power Box позволяющий автоматически управлять питанием через L Line.





Модуль поддерживает следующие типы ЭБУ:



Magneti Marelli IAW 9GV CE   MPC5634     FLASH   1,50 МБ (1 572 864 байт) - чтение\запись полного содержимого процессора (достаточно для восстановления BSL).

Magneti Marelli IAW 9GV CE   95320       EEPROM  4,00 КБ (4 096 байт) - чтение\запись, декриптование\криптование области Immo Data.

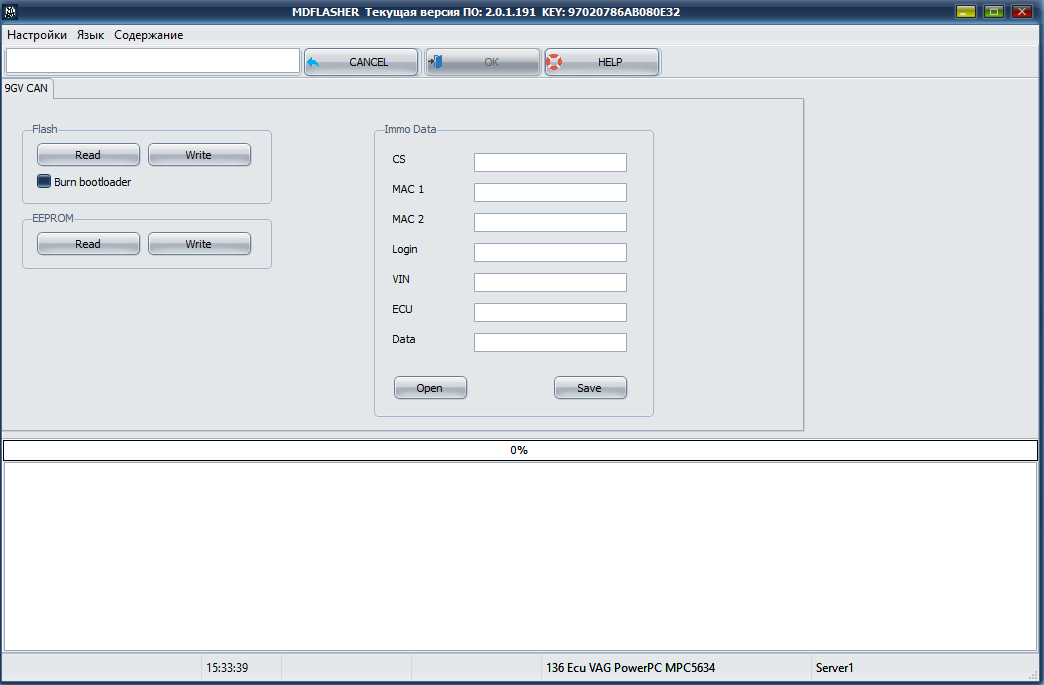

Lis136_pic1





Функционал модуля:



image_2024-04-01_08-41-15

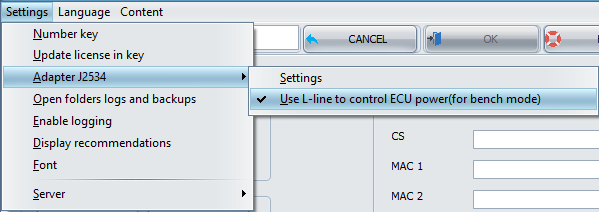

Важно!!!



Перед началом работы убедитесь что у Вас установлена галочка "Управление питанием на столе через L Line"



1. Flash:



• Read - чтение полного содержимого процессора (достаточно для восстановления BSL).

• Write - запись Flash.





image_2024-04-01_08-45-49





При снятой галочке "Burn bootloader" запишет управляющую программу и область калибровок(0x20000-0x17FFFF).

При установленной галочке "Burn bootloader" запишет управляющую программу, область калибровок и область загрузчика(0x00000-0x17FFFF), необходимо при клонировании ЭБУ.



2. EEPROM:



• Read - чтение, декриптование области Immo Data.

• Write - запись, криптование области Immo Data.



При чтении или записи модуль автоматически декриптует и закриптует область Immo Data под ID ЭБУ.





3. Immo Data:



Позволяет просматиривать, редактировать и сохранять EEPROM, считаный и декриптованый этим модулем.

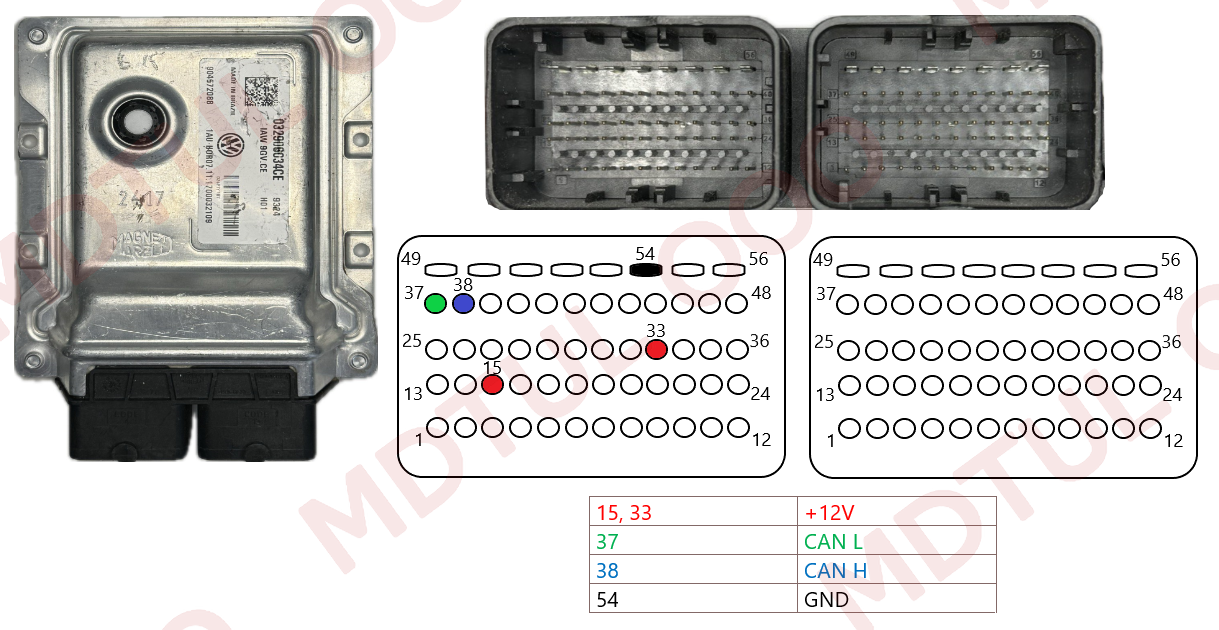

Cхема подключения на столе.



IAW 9GV.CE







Ссылка на видео по работе с модулем.

https://www.youtube.com/watch?v=ABsYvF-gaew
