M74.8/M74.8+/M74.9 ITELMA



Данный модуль позволяет работать через разъем OBDII или при прямом подключении по CAN шине с блоками управления ИТЕЛМА

бензиновых двигателей, устанавливаемых на автомобили VAZ.



Модуль поддерживает следующие типы ЭБУ:



M74.8   STM серии SPC58VQ        FLASH  4,00 МБ (4 194 304 байт) - Чтение полного содержимого процессора (достаточно для восстановления Jtag).

M74.8   STM серии SPC58VQ        FLASH  3,00 МБ (3 145 728 байт) - Чтение управляющей программы и области калибровок.

M74.8   STM серии SPC58VQ        FLASH  3,00 МБ и 4,00 МБ - Запись управляющей программы и области калибровок / проверка всех CS и пересчет CS области калибровок.

M74.8   STM серии SPC58VQ        EEPROM 4,00 КБ (4 096 байт) - Чтение / запись области EEPROM.



M74.8 + STM серии SPC58VQ FLASH 2,00 МБ (2 097 152 байт) - Чтение полного содержимого процессора (достаточно для восстановления Jtag).

M74.8 + STM серии SPC58VQ FLASH 2,00 МБ (2 097 152 байт) - Запись управляющей программы и области калибровок / проверка всех CS и пересчет CS области калибровок.

M74.8 + STM серии SPC58VQ EEPROM 4,00 КБ (4 096 байт) - Чтение / запись области EEPROM.



M74.9   Artery серии AT32F4xx    FLASH  3,93 МБ (4 128 768 байт) - Чтение полного содержимого процессора(достаточно для восстановления Jtag).

M74.9   Artery серии AT32F4xx    FLASH  1,00 МБ (1 048 576 байт) - Чтение управляющей программы и области калибровок.

M74.9   Artery серии AT32F4xx    FLASH  1,00 МБ и 3,93 МБ (4 128 768 байт) - Запись управляющей программы и области калибровок / проверка всех CS и пересчет CS области калибровок.

M74.9   Artery серии AT32F4xx    EEPROM 4,00 КБ (4 096 байт) - Чтение / запись области EEPROM.







Снимок экрана 2024-02-05 103040

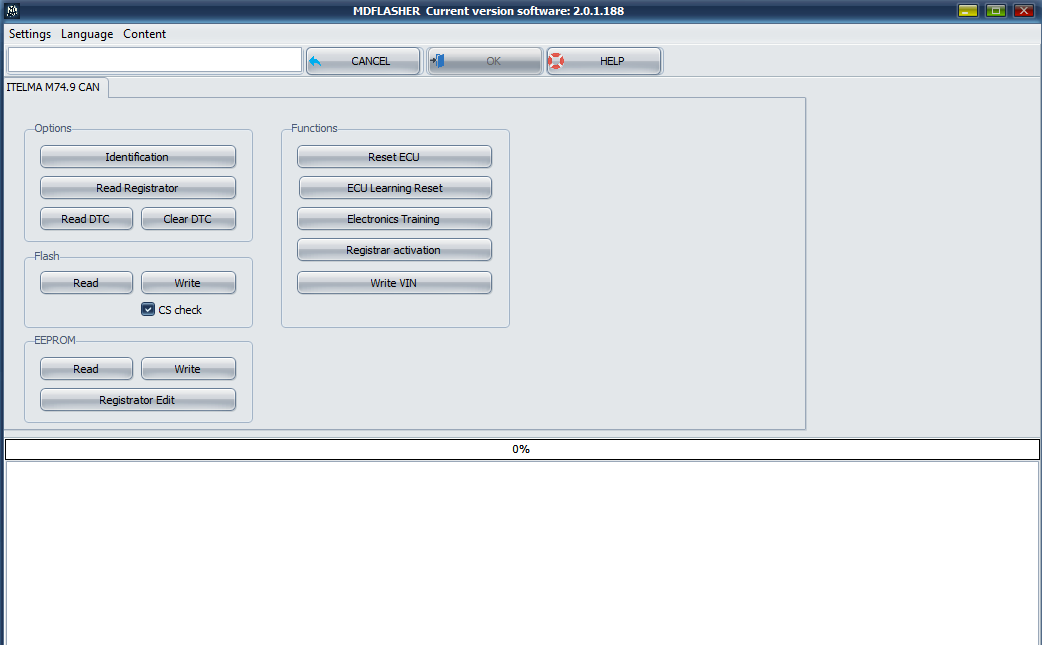

Функционал модуля:







1. Стандартные опции.



Identification - чтение идентификационных данных.

 Read Registrator - чтение данных регистратора.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.







2. FLASH.



Read - чтение Flash.



После нажатия кнопки Read Flash программа предложит варианты чтения, считать Full Flash - чтение полного содержимого процессора (достаточно для восстановления Jtag) или

чтение управляющей программы и области калибровок.







image_2024-01-18_11-26-49







Write - запись Flash.







3. EEPROM.



Read - чтение.

Write - запись.

Registrator Edit - редактор регистратора.







4.Functions.



Reset ECU - сброс ЭБУ.

ECU Learning Reset - сброс, обучение ЭБУ.

Electronics Training - обучение электроники.

Registrar activation - активация регистратора.

Write VIN - запись VIN. ( VIN номер можно записать только в новый ЭБУ).













image_2024-01-17_20-24-26



1. Стандартные опции.



Identification - чтение идентификационных данных.

Read Registrator - чтение данных регистратора.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.







2. FLASH.



Read - чтение Flash.

Write - запись Flash.





3. EEPROM.



Read - чтение.

Write - запись.

Registrator Edit - редактор регистратора.







4.Functions.



Reset ECU - сброс ЭБУ.

ECU Learning Reset - сброс, обучение ЭБУ.

Electronics Training - обучение электроники.

Registrar activation - активация регистратора.

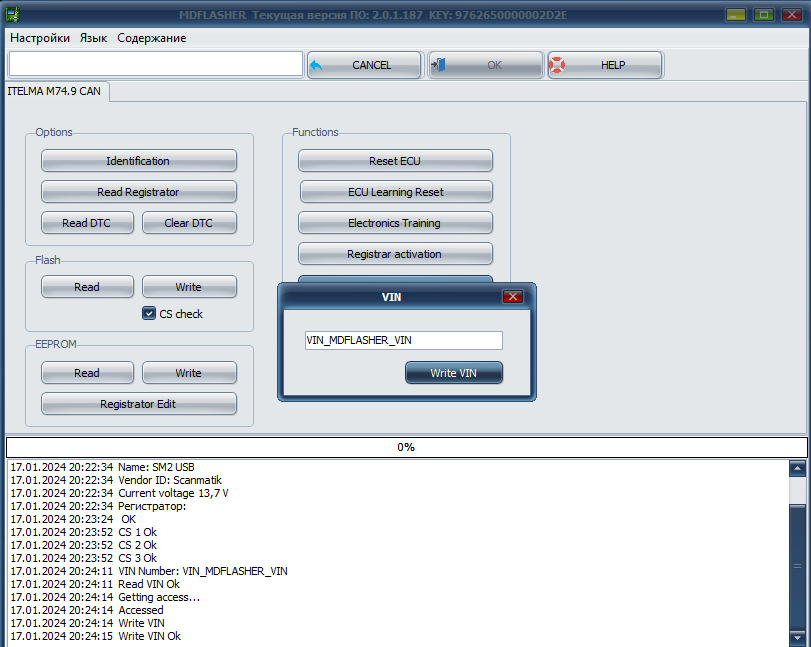

Write VIN - запись VIN. ( VIN номер можно записать только в новый ЭБУ). При нажатии Write VIN открывается окно ввода VIN.















image_2024-01-17_20-24-06

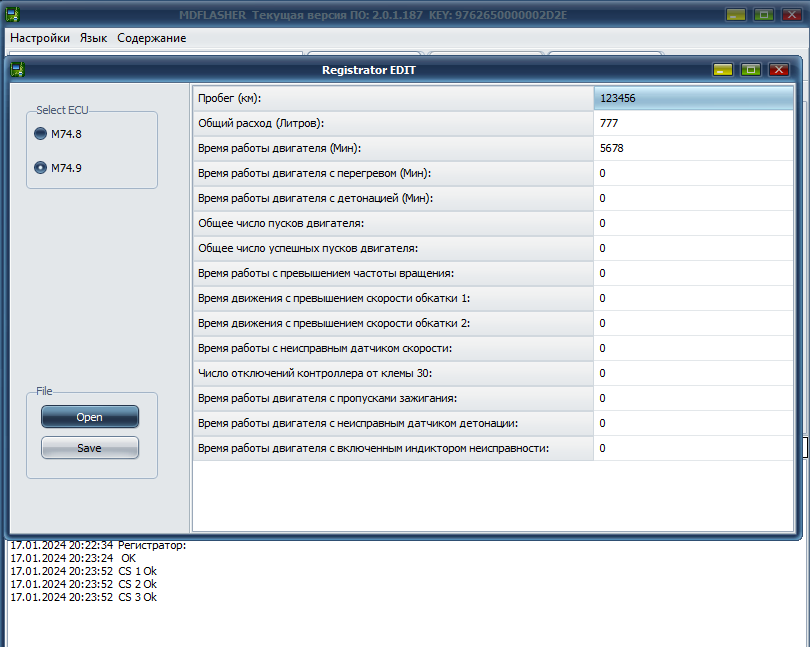

Registrator EDIT - вкладка необходима для редактирования данных регистратора.



Пример работы:

Открываем файл.

При открытии файла программа проверяет все контрольные суммы EEPROM.

Если все контрольные суммы верны, программа отображает данные регистратора.

Вводите новые данные регистратора нажимаете Save. При сохранении программа пересчитает все контрольные суммы EEPROM.

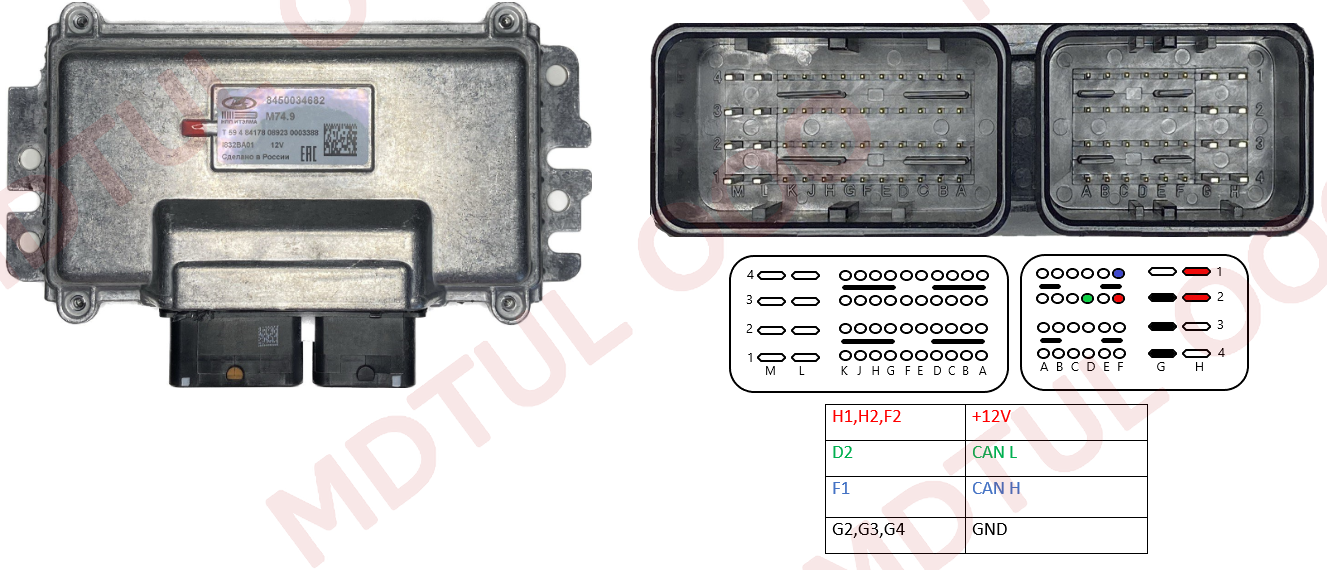

Cхема подключения на столе.









M74.8 M74.9
