Для перевода процессора в режим программирования через встроенный BootStrapLoader необходимо правильно сконфигурировать пины процессора.
При сбросе процессор TC1797 проверяет состояние пинов BOOTCFG, и если они соответствуют требуемой конфигурации для BSL режима, процессор переходит в этот режим.
Hi (CNF1) - соответствует подключению пина процессора к +3.3в (контакты Vddp процессора) через резистор 470ом - 2кОм
Lo (BOOT)- соответствует подключению через резистор 470ом - 2кОм к "массе" ЭБУ.

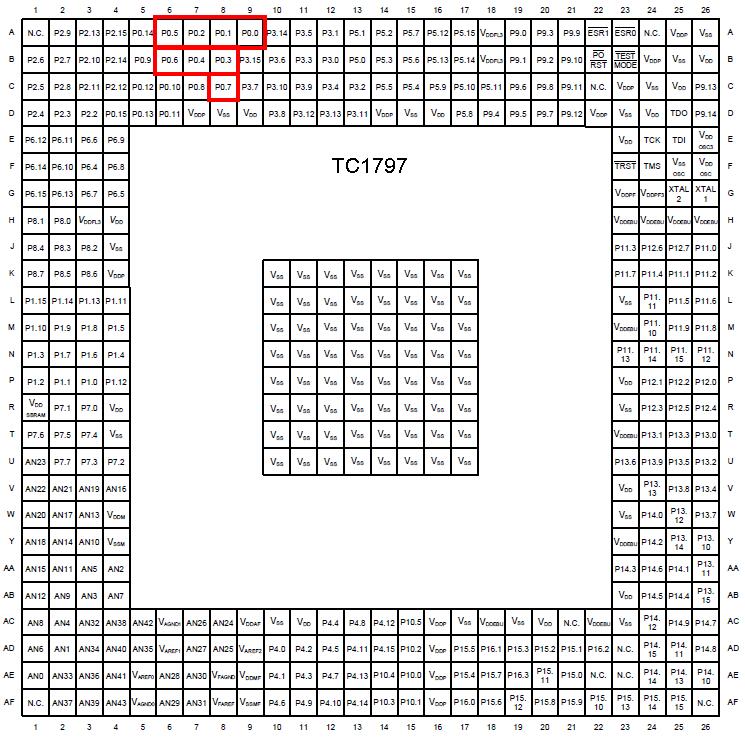

Для TC1797 конфигурация A6-Lo, A9-Lo, B6-Hi, C8-Lo (для ЭБУ Bosch обычно достаточно A6-Lo).
Запрещается подключение к контактам процессора без резисторов!
