Lada Vesta NG OBDII

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 125 Lada Vesta NG DASH BENCH/OBDII >

Lada Vesta NG OBDII



На вестах NG нет возможности отключить синхронизацию панели с ABS.



Снимок экрана 2024-03-12 193725











Снимок экрана 2023-09-08 152014





Функционал модуля:

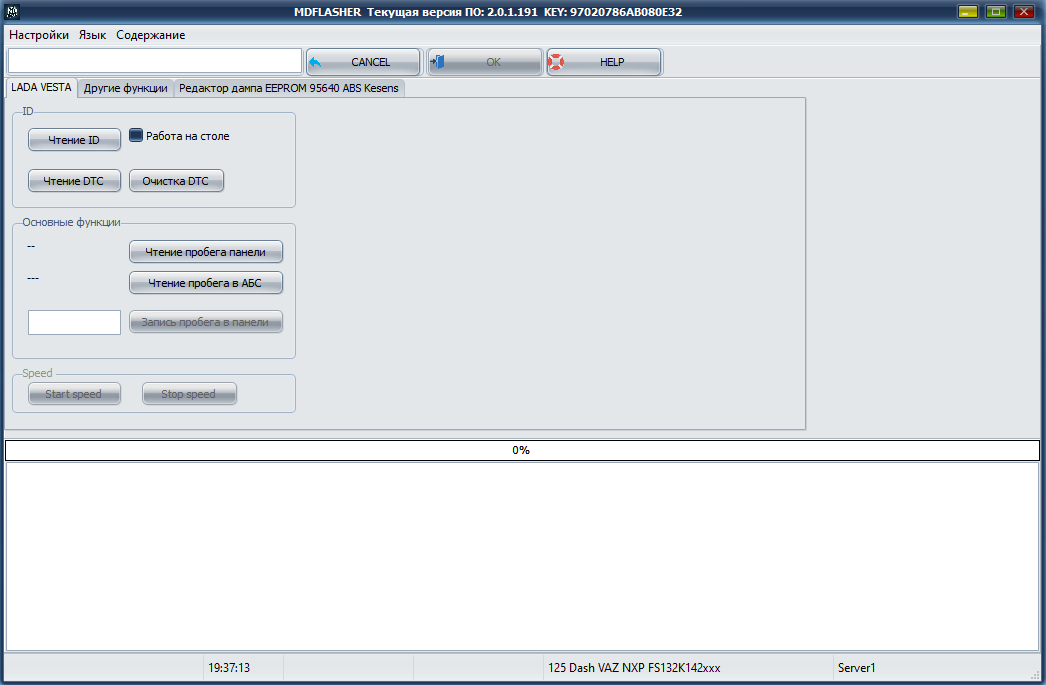

Чтение ID – производит чтение и выводит полную идентификацию приборной панели.

Чтение DTC – чтение и вывод текущих ошибок ЭБУ.

Очистка DTC – очистка ошибок.

  При работе с ЭБУ на столе необходимо установить соответствующую галочку.



Снимок экрана 2023-09-08 152250



Чтение пробега панели –  производит чтение пробега в панели.

Чтение пробега в АБС – производит чтение пробега в ЭБУ АБС.



Снимок экрана 2023-09-08 152557

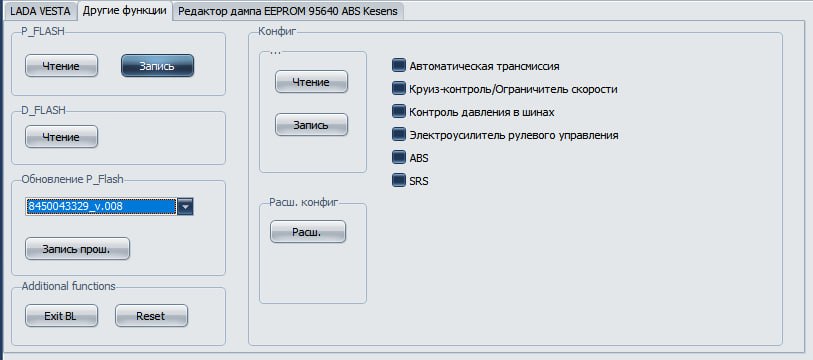

Кнопки для эмуляции работы ЭБУ АБС становятся активны в случае, когда необходимо перезапустить дефрагментацию области памяти, о чем программа сообщит после чтения DFLASH в автоматическом режиме и выведет дополнительное окошко с подробными инструкциями по дальнейшей работе.



photo_2024-03-12_19-04-09







Снимок экрана 2023-09-08 152909



Чтение – чтение PFLASH.

Запись – запись PFLASH.









Снимок экрана 2023-09-08 153059

Чтение – чтение DFLASH.









Снимок экрана 2023-09-08 153210

Обновление прошивки PFLASH внимательно смотрим парт номер и версию софта.







Снимок экрана 2023-09-08 153343



Когда ЭБУ находится в режиме Bootloader (загрузчика) моргает периодически подсветка стрелочных индикаторов, а на панели с экраном TFT без стрелочных индикаторов моргают боковые индикаторы «бегущий огонь»



clip30408





Exit BL – выход из режима бутлоадера, применять только если Вы точно уверены в текущем содержимом памяти ЭБУ, если Вы не уверены лучше записать через кнопку записи PFLASH или обновления PFLASH новое содержимое, процедура автоматически выйдет из режима загрузки после окончании процедуры записи.

Reset – сброс панели как по питанию.













Снимок экрана 2023-09-08 153734

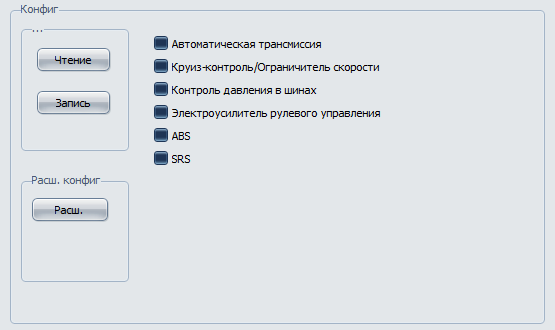

Чтение – чтение конфигурации ЭБУ и вывод ее в чек боксы.

Запись – запись конфигурации в ЭБУ.

Расш. – включение формы для работы с полной конфигурацией панели.















photo_2024-03-12_19-04-13

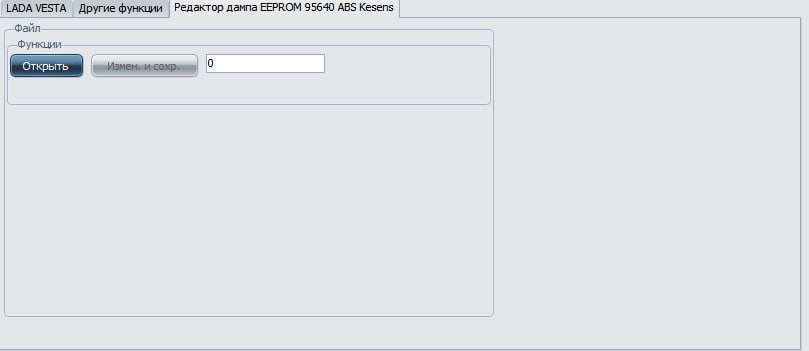

Открыть - редактор дампа EEPROM 95640 ABS Kesens.

Изменить и сохранить - редактор дампа EEPROM 95640 ABS Kesens.











photo_2024-03-12_19-04-18

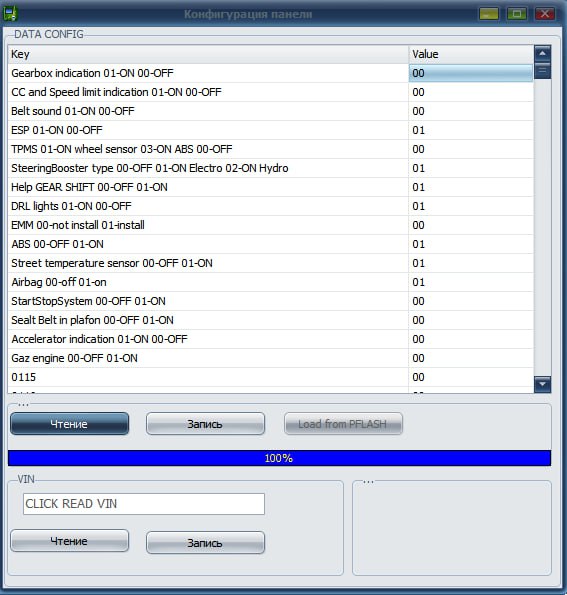

Чтение конф. - чтение конфигурации ЭБУ и вывод ее в соответствующие поля.

Запись конф. – запись конфигурации из панели в ЭБУ.













photo_2024-03-12_19-13-13

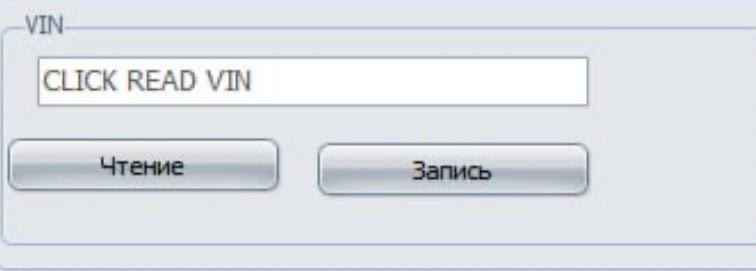

Форма для работы с VIN.

Чтение – чтение VIN.

Запись – запись VIN.





Включение постоянного зажигания на машинах с кнопкой Start/Stop:

Сервисный режим - зажигание не отключается через 3 минуты

- селектор АКПП в положение "P", глушим двигатель.

- кладем ключ карту в нишу под климатом.

- кратковременно нажимаем кнопку start/stop.

- нажимаем тормоз и переводим селектор АКПП в положение "N", отпускаем тормоз.

- зажимаем и держим кнопку start/stop 5 сек.

- во время прошивки появиться индикация сервисного режима(желтый гаечный ключ) на приборке.

- если открыта дверь, то переводим селектор АКПП в положение "P".

- выход из сервисного режима - зажимаем и держим кнопку start/stop 5 сек, закрыть/открыть дверь.



Внешний вид панели.



clip30411



clip30412











Схема подключения на столе:





Lada vesta
