Модуль позволяет работать с ЭБУ Delphi DCM6.2 применяемые на автомобилях:



AUDI

Seat

Skoda

Volksvagen

Peugeot

Citroen

Toyota

Great Wall

JAC

Hyundai

Isuzu

SsangYong

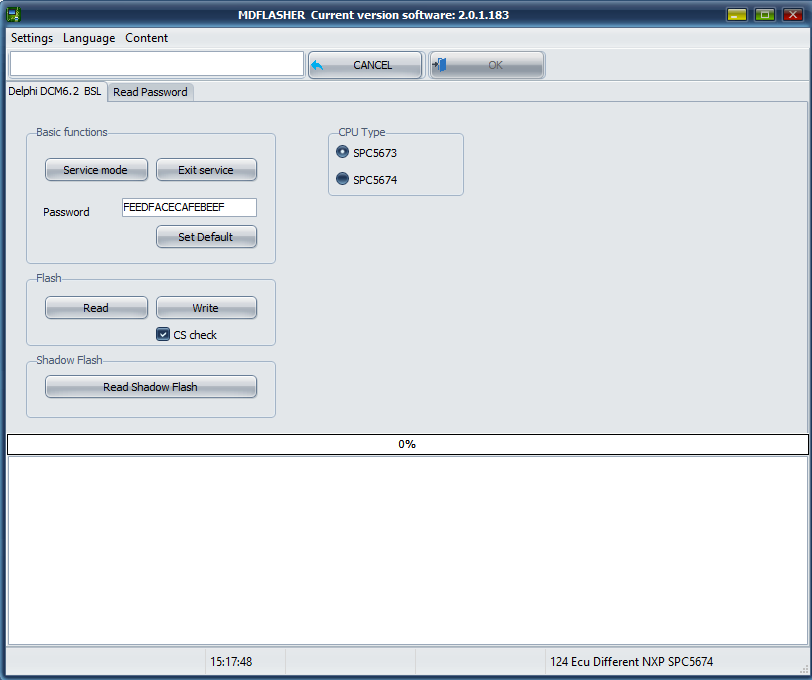

Функционал модуля:







1. Basic functions.



• Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.

• Exit service - выход из сервисного режима.

• Set Default - установить пароль по умолчанию.







2. Flash.



• Read - производит чтение Flash.

• Write - производит запись Flash.





3. Shadow Flash.



• Read Shadow Flash - чтение Shadow Flash.





4. ECU Type - выбор типа CPU.







Порядок работы:



1.Подключаете ЭБУ согласно схеме и переводите в режим BSL как показано на рисунке.

2.Подайте питание на ЭБУ.

3.Произведите Чтение/Запись Flash.



Модуль производит проверку и пересчет контрольных сумм, при необходимости, например если модуль не знает версию ПО,

можно снять галочку "CS check" и Flash запишется без пересчета контрольных сумм.







Схема подключения к ЭБУ Delphi DCM6.2 и перевод его в BSL режим.

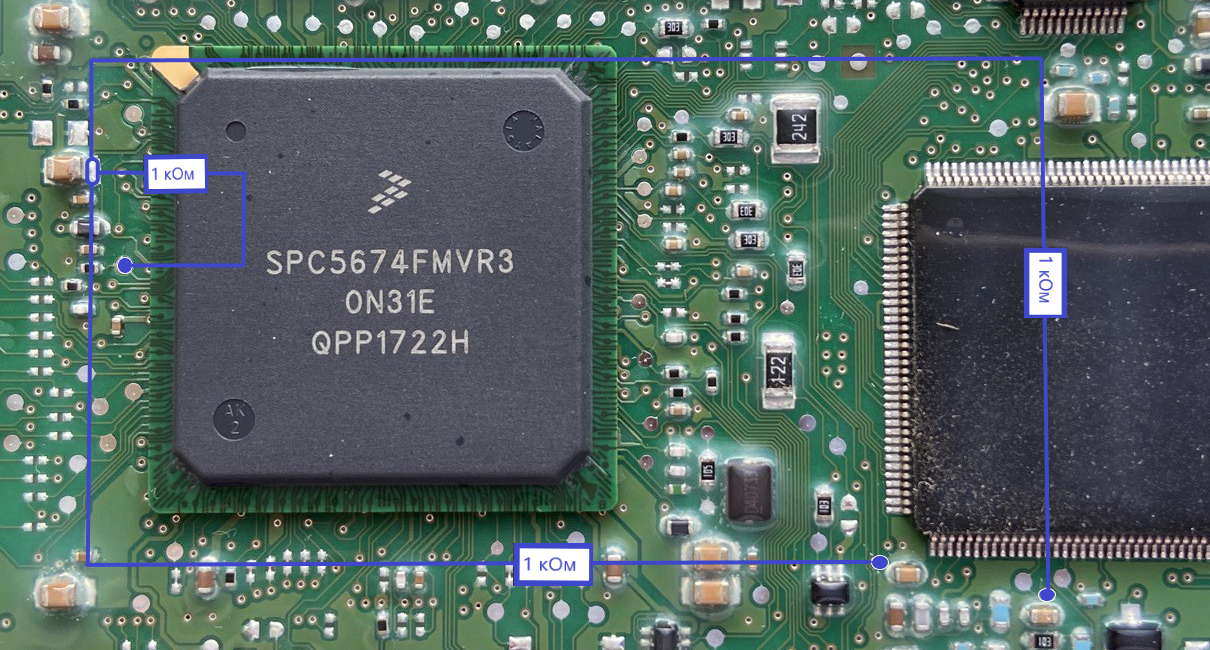

BSL Mode VAG Delphi DCM6.2V.



















BSL режим  Delphi DCM6.2 (Все кроме VAG).















Особенности работы с ЭБУ VAG Delphi DCM6.2V.

Этот ЭБУ имеет уникальный пароль, модуль позволяет считать этот пароль при прямом подключении к ЭБУ на столе.



Схема подключения к ЭБУ Delphi DCM6.2V для чтения пароля на столе.
