PSA



Внимание! Данный модуль работает только с адаптером Сканматик. Необходимо использовать последнюю версию Сканматика.

Модуль предназначен для работы с блоками SRS, которые устанавливались на автомобилях PSA. Работа с модулем производится на столе.

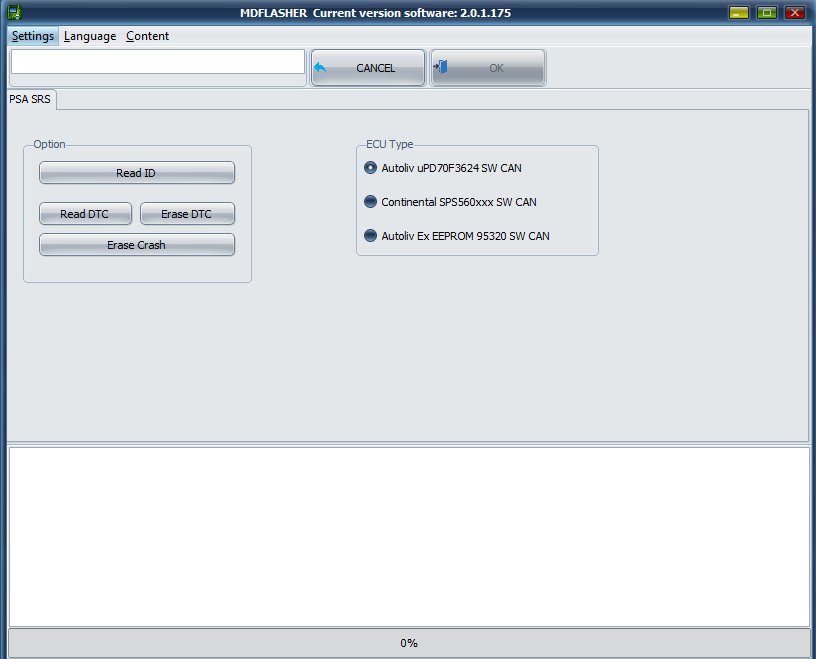

image_2023-06-26_13-40-24





Функционал модуля:







1. Option.



Identification - чтение идентификационных данных.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.

Erase Crash - очистка информации о столкновении.









2. ECU Type - Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.













ВАЖНО!

После очистки информации о столкновении выключить питание ЭБУ на 30 секунд , а затем заново включить.

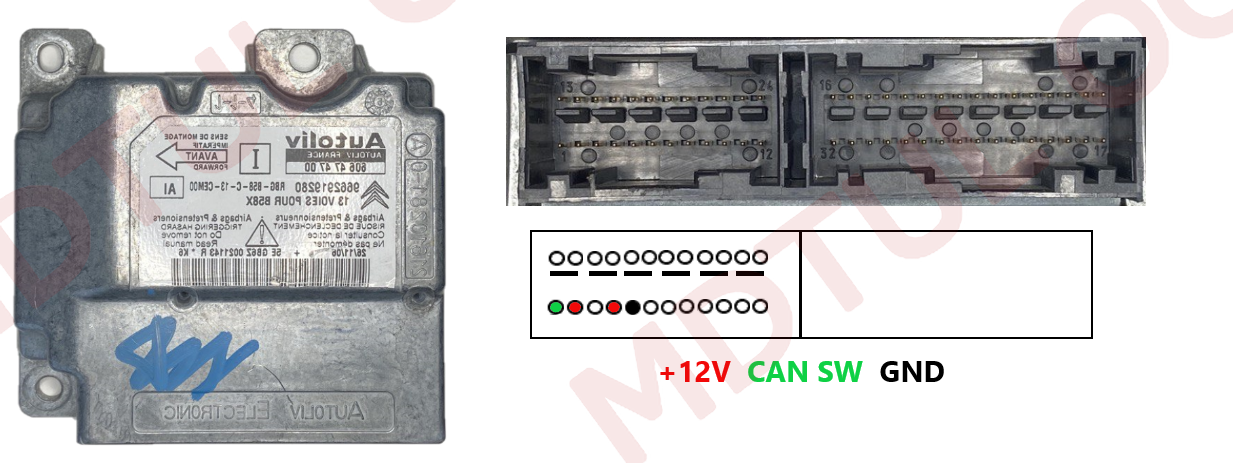

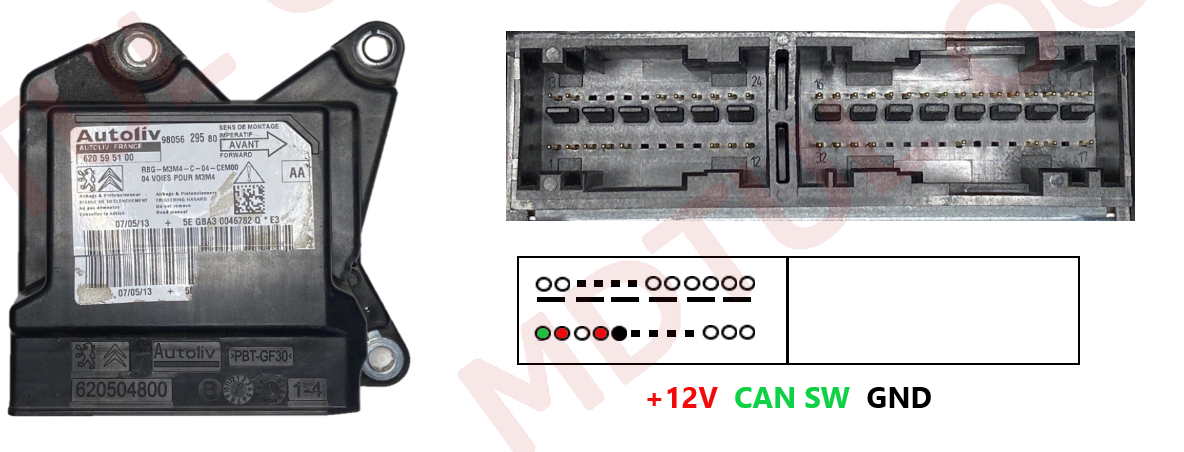

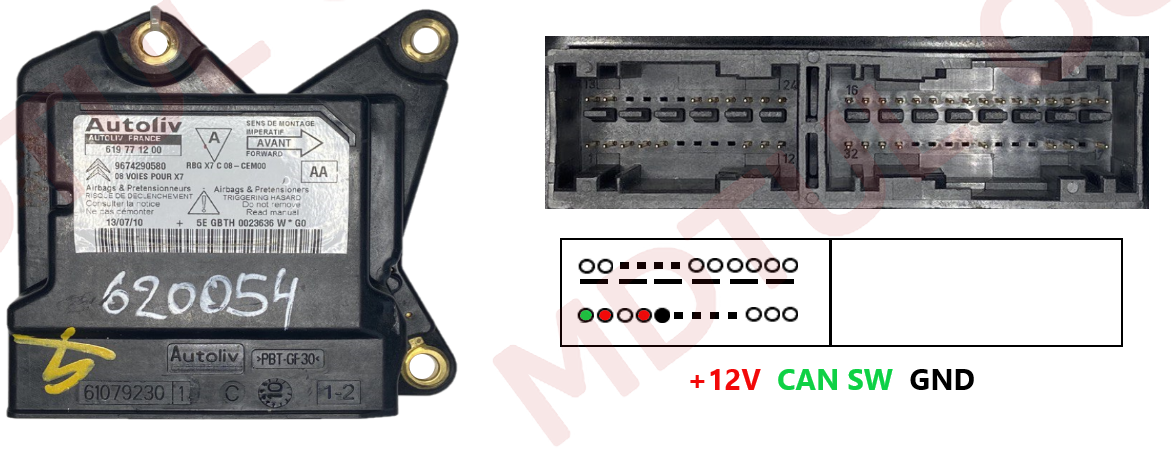

Cхема подключения на столе.



PSA Autoliv uPD70F3624





SRS PSA Avtoliv



Примерный список поддерживаемых ЭБУ:



9805629580 (620595100)

9805630180 (620595200)

9807568080

9807568180 (624926000)

9807575680 (624926000)

9807575780 (624926000)

9804375780

9804375980

9805630180 (620595200)

9807547380 (620644600)

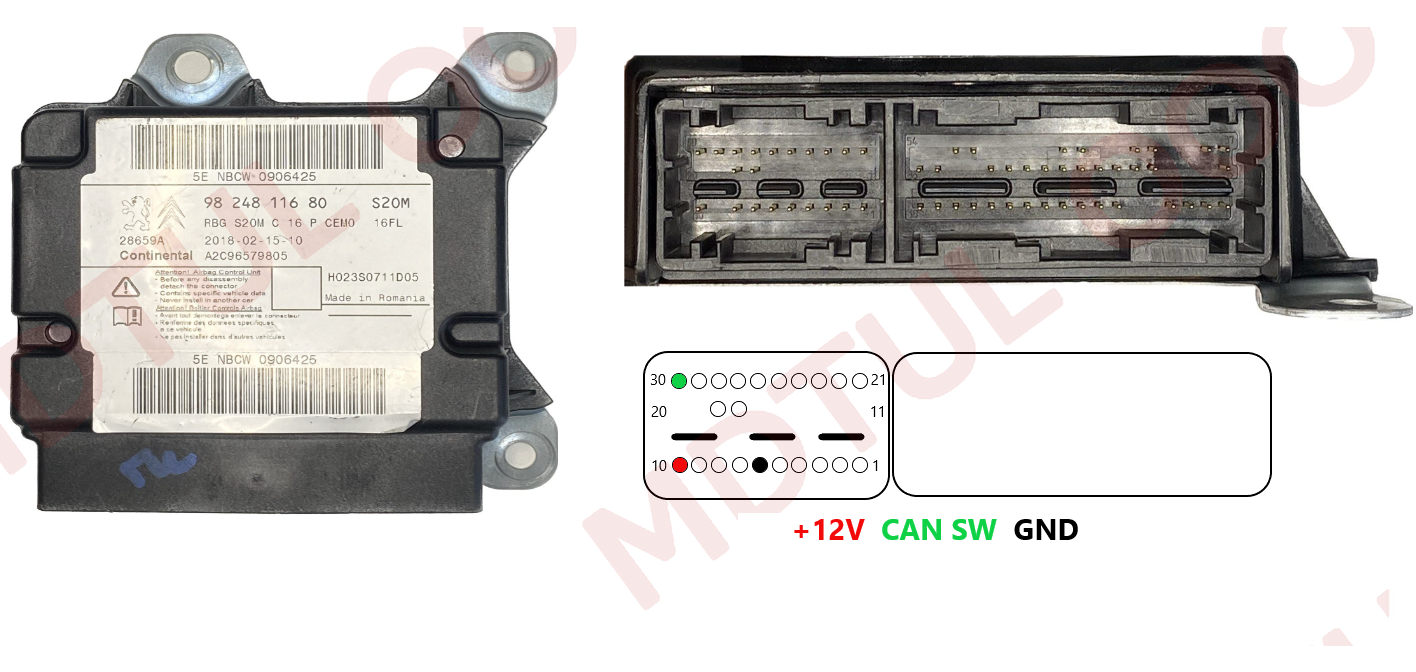

Continental PSA SPC560xxx



Continental PSA 2







Примерный список поддерживаемых ЭБУ:



9818958080 (A2C98794903)

9818958380 (A2C96579803)

9823741480 (A2C15940102)

9823741880 (A2C15940302)

9823741880 (A2C15940304)

9824809680 (A2C98794905)

9824811680 (A2C96579804)

9834811680 (A2C96579805)

9825276280 (A2C12929606)

9825277080 (A2C98794704)

9829442880 (A2C18747300)

9823741380 (A2C15940004)

9823741580 (A2C15940702)

9823741880 (A3C05041300)

9824811680 (A2C96579809)

9824812180 (A2C11493501)

9824812180 (A2C11493505)

9836801080 (A3C05472100)





















Autoliv Ext EEPROM 95320



TYPE 1



Tip 1



















TYPE 2

tip 22











Примерный список поддерживаемых ЭБУ:



9803832380 (626181500)

9803834980 (626179100)

9803844280 (626181000)

9803844380 (626181100)

9803915780 (626181600)

9803916680 (626181800)

9803916880 (626181200)

9803917380 (626181300)

9653493080 (603724800)

9653493180 (603725100)

9653493380 (603724900)

9654491080 (608877100)

9654491170 (606877200)

9654491180 (606877300)

9654491280 (606877500)

9654717280 (603554600)

9655880880 (603554600)

9656481880 (603482000)

9664066680 (609221000)

9664402580 (609221000)

9664908180 (610622900)

9664909780 (607059500)

9664909980 (608989300)

9665099980 (610715200)

9658137980 (603725800)

9658177080 (603481900)

9659532380 (603481900)

9661384680 (604289500)

9662643680 (603725800)

9662643680 (603726100)

9664217980 (606474700)

9665250180 (608990600)

9665396680 (610955800)

9665558180 (610963100)

9665558380 (611019900)

9666641280

9673393680 (619907880)

9673576980 (611019900)

9673581080 (603726100)

9673657880 (618300400)

9673657980 (618300300)







Назначение контактов разъема OBD II



Наззначение контактов разьема OBD II
