Данный программный модуль предназначен для работы с блоками BSI автомобилей концерна PSA (Peugeot/Citroën).
Позволяет производить полное чтение и запись Flash и EEPROM, позволяет делать полный клон BSI.
Поддерживает BSI SIEMENS 1L00M + 95128 CAN(BSI-S0x-00) где "x" это любая цифра или буква.

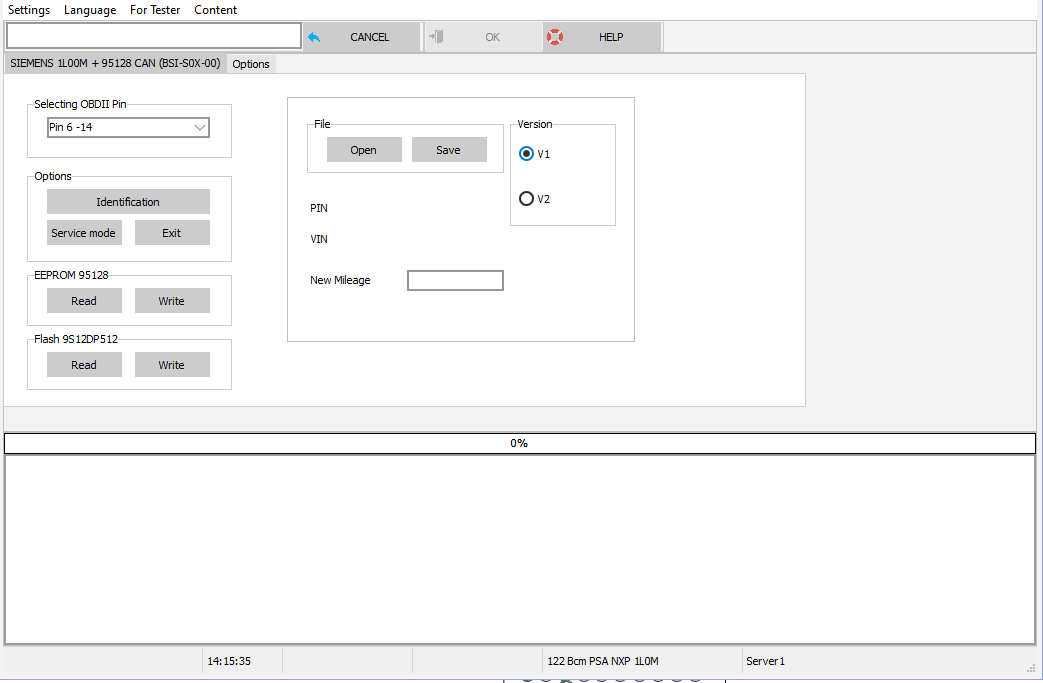

Selecting OBDII Pin.
Позволяет выбрать конфигурацию переключения линий CAN в адаптере J2534 (если функционал поддерживается конкретным устройством).
Проверенные адаптеры:
Drew Technologies CarDAQ-Plus 3 — корректно работает с пинами 3–8.
Если используется адаптер без переключения пинов:
-при работе через OBD необходимо выполнить перекрёстное подключение:
CAN-H: Pin 6 → Pin 3
CAN-L: Pin 14 → Pin 8
-при работе на столе можно использовать стандартные пины OBD-II:
Pin 6 — CAN High
Pin 14 — CAN Low
Options.
•Identification
Функция выполняет:
-чтение идентификационных данных BSI.
-определение типа блока по базе.
-вывод текущего пробега (если номер есть в базе).
•Service Mode
Переводит BSI в сервисный (boot) режим.
В сервисном режиме становятся доступными:
-чтение / запись EEPROM
-чтение / запись FLASH
•Exit
Выход из сервисного режима, восстановление нормального режима работы блока.
Важно! Поведение некоторых блоков при входе в Service Mode
Если при попытке входа в сервисный режим появляется ошибка:
ТХ: 06 27 82 xx xx xx xx где хх - это любые значения.
Необходимо:
Оставить питание блока включённым на 5 минут, после паузы повторить попытку,
далее следовать подсказкам программы — отключать питание только тогда, когда программа запросит это.
•EEPROM
Чтение / запись EEPROM
•Flash
Чтение / запись Flash
File.
•Open
Загружает EEPROM-дамп из файла и выполняет анализ:
-определение PIN.
-определение VIN.
-определение текущего пробега.
-вычисление контрольных сумм всех блоков пробега.
Важно:
Все блоки контрольных сумм должны быть валидными.
Если присутствуют ошибки — версия ПО не поддерживается.
Файл необходимо отправить в техническую поддержку.
•Save
Сохраняет EEPROM с внесёнными изменениями:
-новым пробегом.
-пересчитанными контрольными суммами.
При необходимости можно включить опцию:
Clearing History — очистка истории пробега и служебных записей.

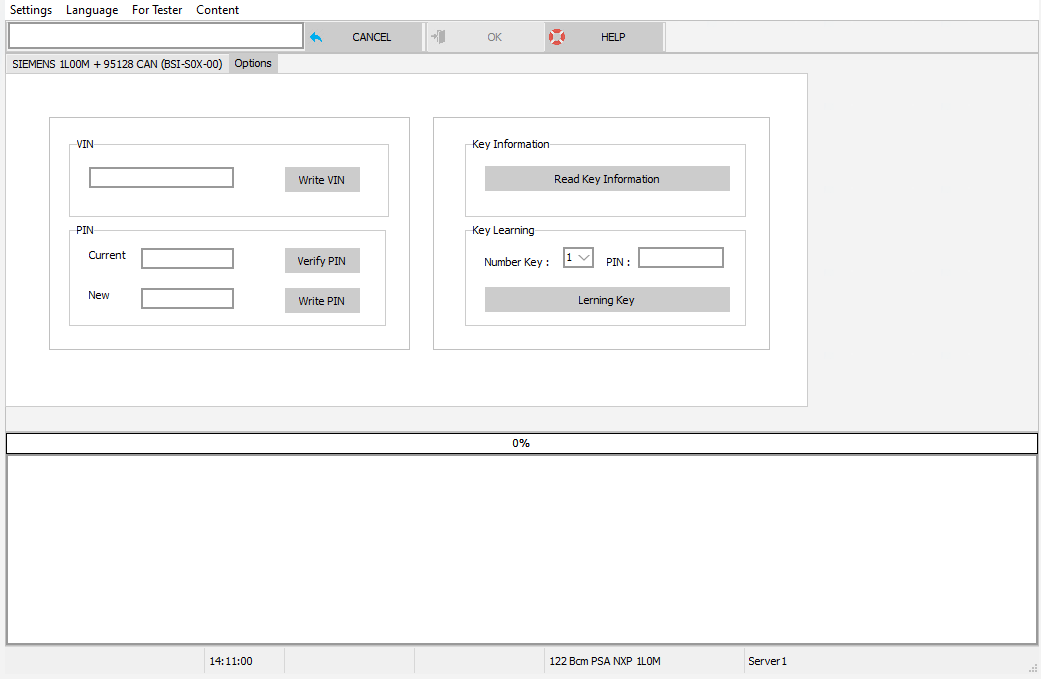

Вкладка Options (дополнительные функции).
Cхема подключения на столе.
