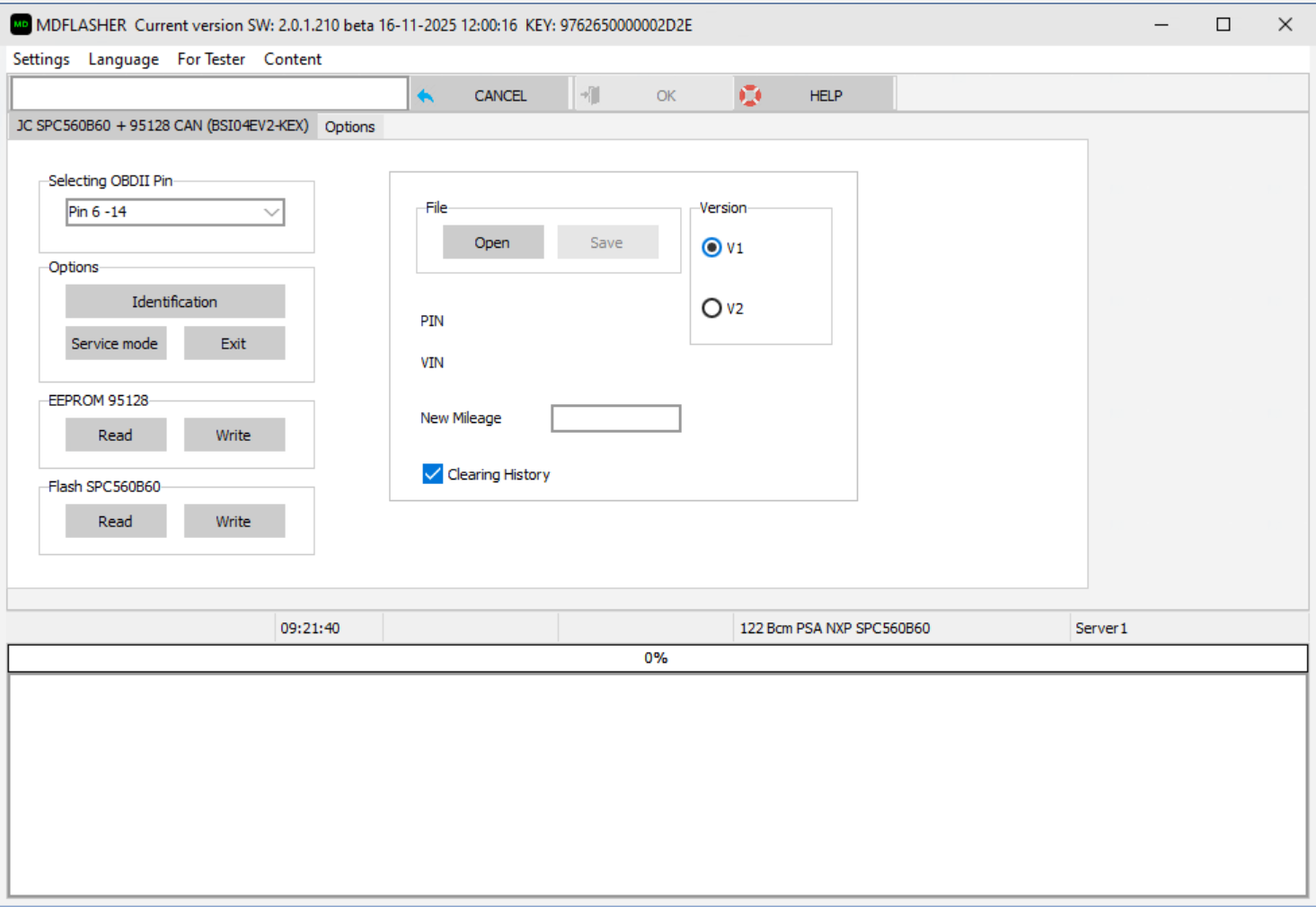

Данный программный модуль предназначен для работы с блоками BSI автомобилей концерна PSA (Peugeot/Citroën).
Позволяет производить полное чтение и запись Flash и EEPOM, позволяет делать полный клон BSI.

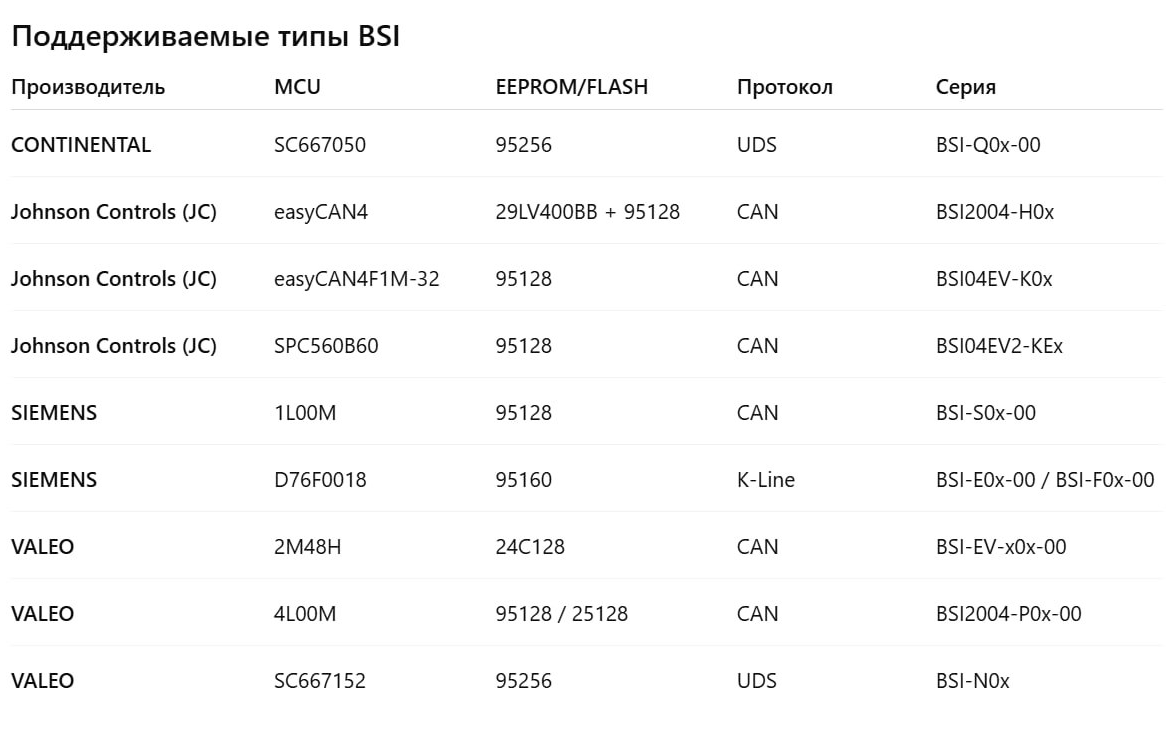

Поддерживаемые типы BSI:
"х" в маркировке серии означает, что там может быть любая буква или цифра, остальные должны строго совпадать.
Например: BSI-N0x это может быть BSI-N01, BSI-N02 и тд.

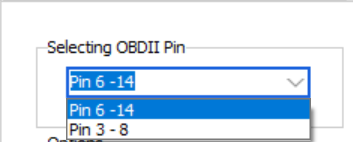

Selecting OBDII Pin.
Позволяет выбрать конфигурацию переключения линий CAN в адаптере J2534 (если функционал поддерживается конкретным устройством).
Проверенные адаптеры:
Drew Technologies CarDAQ-Plus 3 — корректно работает с пинами 3–8.

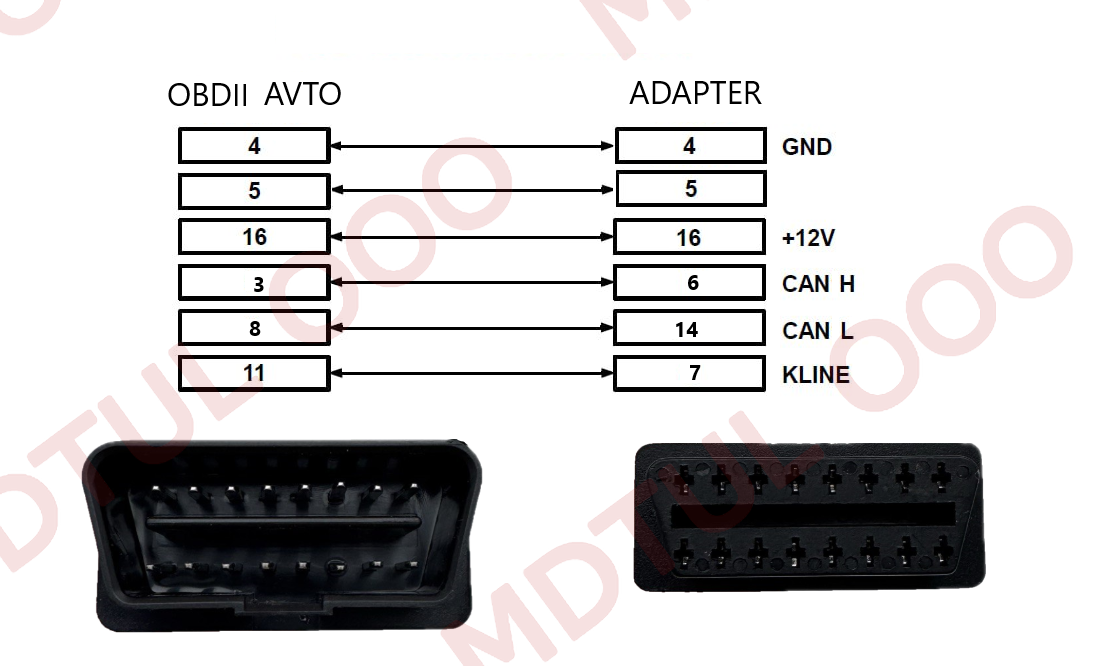

Если используется адаптер без переключения пинов:
-при работе через OBD необходимо выполнить перекрёстное подключение:
CAN-H: Pin 6 → Pin 3
CAN-L: Pin 14 → Pin 8
-при работе на столе можно использовать стандартные пины OBD-II:
Pin 6 — CAN High
Pin 14 — CAN Low

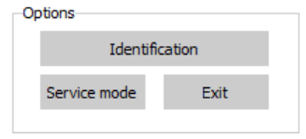

Options.
•Identification
Функция выполняет:
-чтение идентификационных данных BSI.
-определение типа блока по базе.
-вывод текущего пробега (если номер есть в базе).
•Service Mode
Переводит BSI в сервисный (boot) режим.
В сервисном режиме становятся доступными:
-чтение / запись EEPROM
-чтение / запись FLASH
•Exit
Выход из сервисного режима, восстановление нормального режима работы блока.
Важно! Поведение некоторых блоков при входе в Service Mode

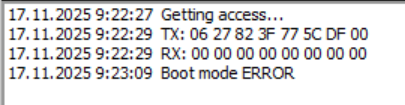

Если при попытке входа в сервисный режим появляется ошибка:
ТХ: 06 27 82 xx xx xx xx где хх - это любые значения.
Необходимо:
Оставить питание блока включённым на 5 минут, после паузы повторить попытку,

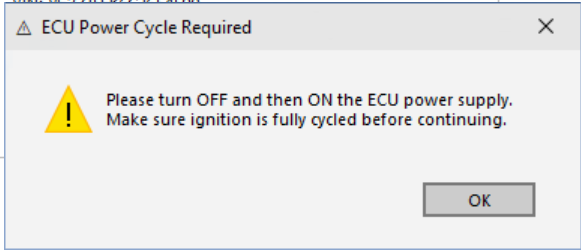

далее следовать подсказкам программы — отключать питание только тогда, когда программа запросит это.

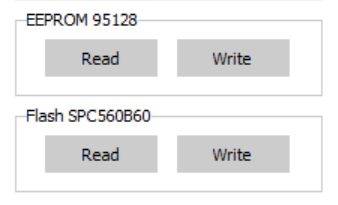

•EEPROM
Чтение / запись EEPROM
•Flash
Чтение / запись Flash
File.

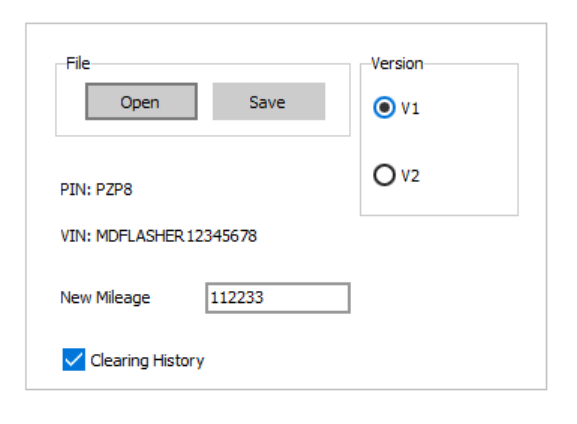

•Open
Загружает EEPROM-дамп из файла и выполняет анализ:
-определение PIN.
-определение VIN.
-определение текущего пробега.

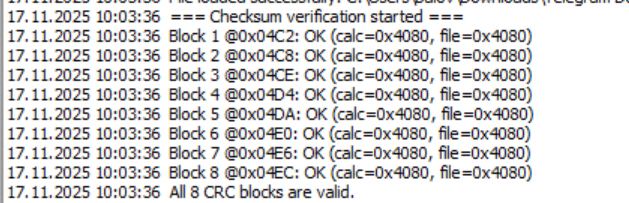

-вычисление контрольных сумм всех блоков пробега.
Важно:
Все блоки контрольных сумм должны быть валидными.
Если присутствуют ошибки — версия ПО не поддерживается.
Файл необходимо отправить в техническую поддержку.
•Save
Сохраняет EEPROM с внесёнными изменениями:
-новым пробегом.
-пересчитанными контрольными суммами.
При необходимости можно включить опцию:
Clearing History — очистка истории пробега и служебных записей.

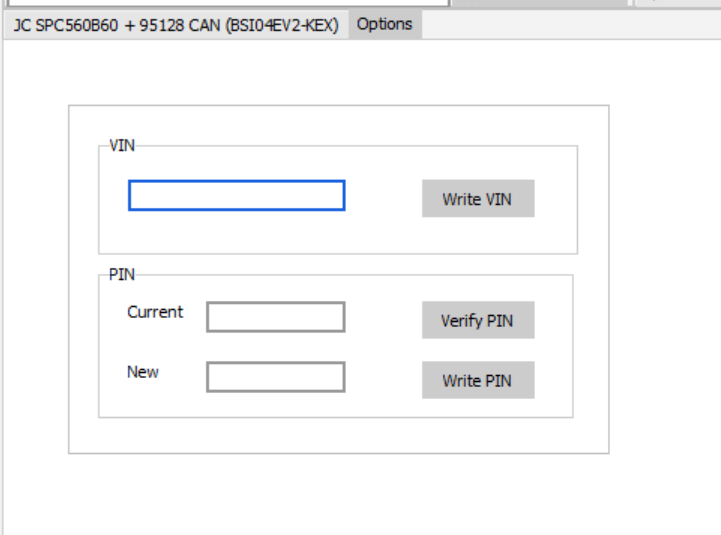

Вкладка Options (дополнительные функции).
Работа с функциями вкладки Options допускается только в обычном режиме, когда BSI НЕ находится в Service Mode.
•Write VIN
Записывает необходимый VIN в EEPROM блока.
•Verify PIN
Позволяет проверить, является ли введённый PIN корректным для данного устройства.
В поле Current вводится известный PIN.
После нажатия "Verify PIN" программа выводит результат проверки.
•Write PIN
Позволяет изменить PIN в BSI.
Требуется:
-ввести текущий корректный PIN в поле Current.
-ввести новый PIN в поле New.
-нажать Write PIN.
Cхема подключения на столе.

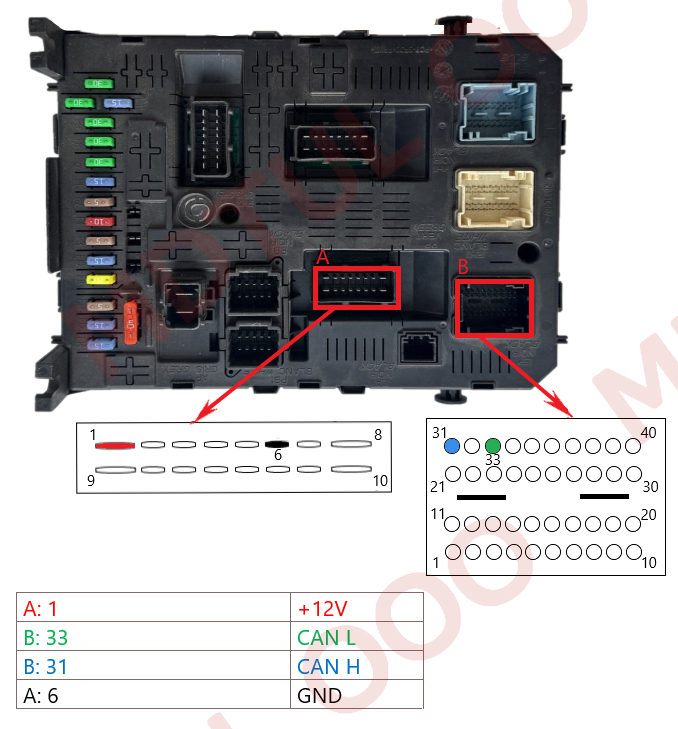

JC SPC560B60 + 95128 CAN(BSI04EV2-KEx)

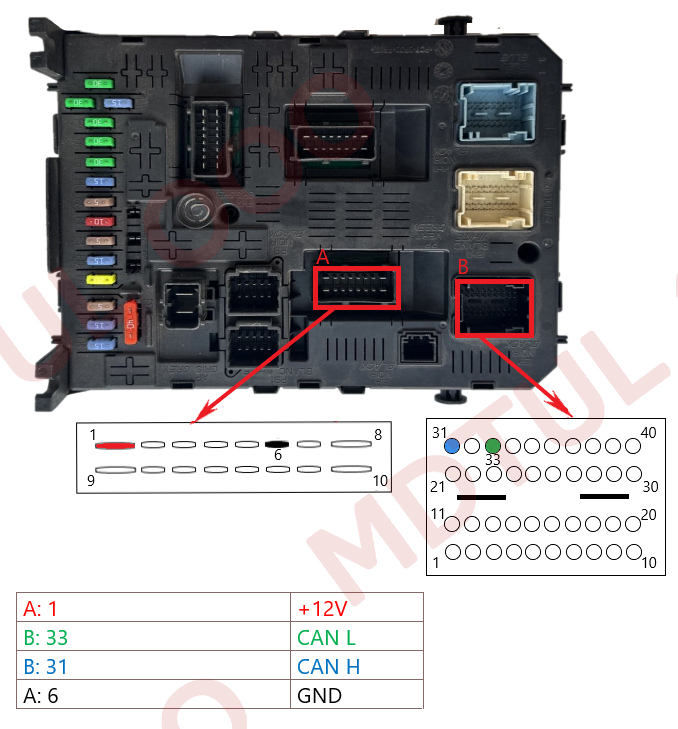

JC easyCAN4 + 29LV400BB + 95128 CAN(BSI2004-H0x)
JC easyCAN4F1M-32 + 95128 CAN (BSI04EV-K0x)

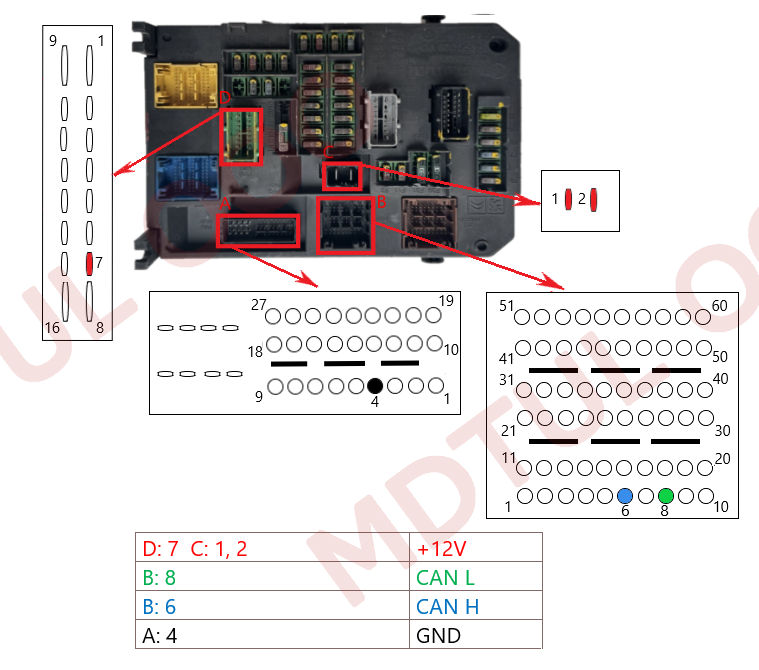

CONTINENTAL SC667050 + 95256 UDS(BSI-Q0x-00)
SIEMENS 1L00M + 95128 CAN(BSI-S0x-00)

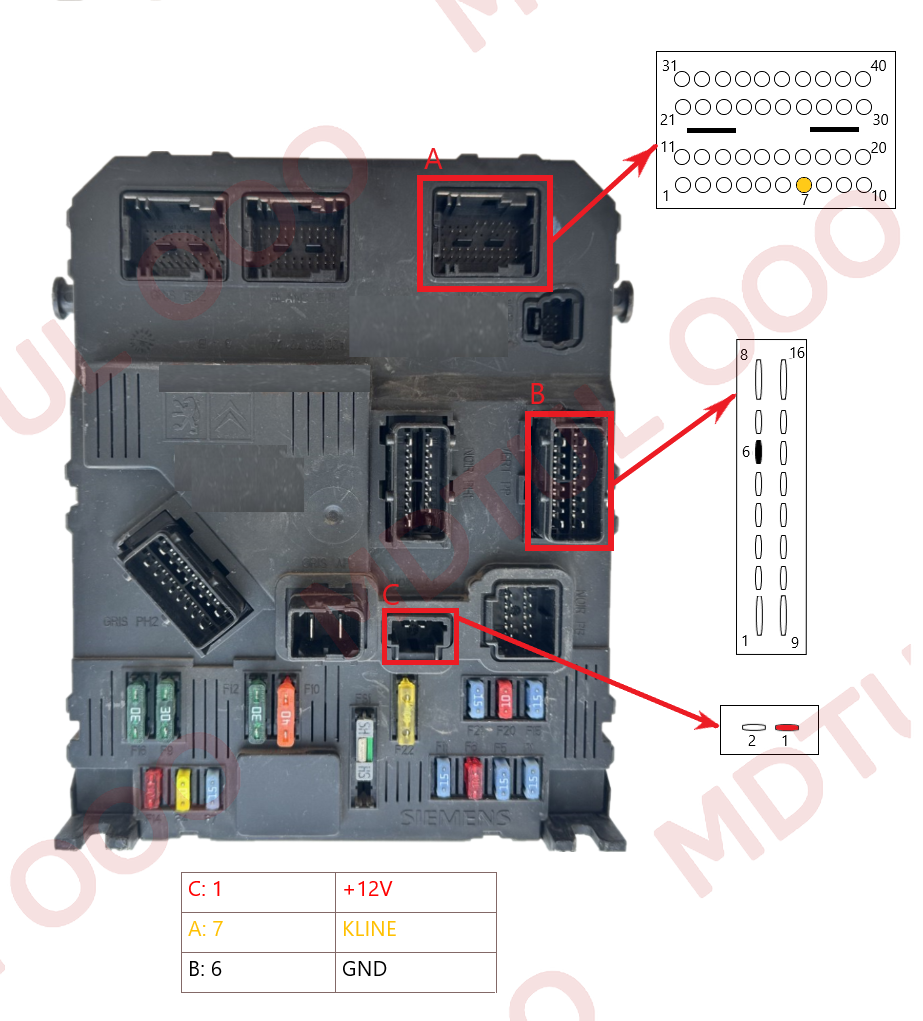

SIEMENS D76F0018 + 95160 KLine(BSI-E0x-00BSI-F0x-00)
VALEO 2M48H + 24C128 CAN (BSIEV-X0x-00)
VALEO 4L00M + 95128 25128 CAN (BSI2004-P0x-00)

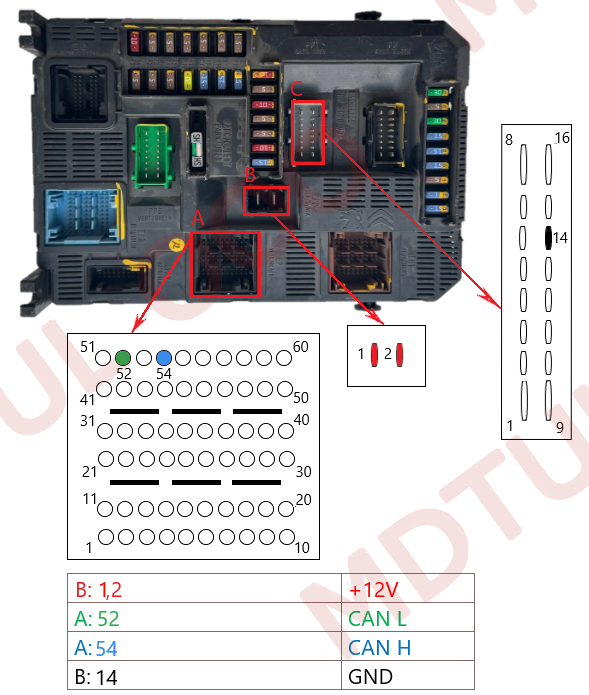

VALEO SC667152 + 95256 UDS(BSI-N0x)
