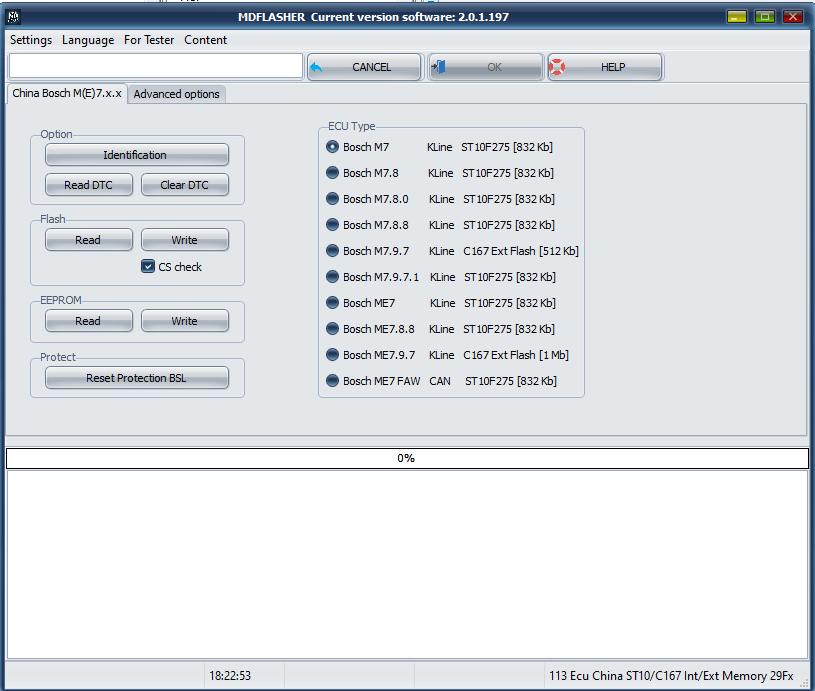

Функционал модуля:
1. Option
• Identification - чтение идентификационных данных.
• Read DTC - чтение ошибок ЭБУ.
• Clear DTC - очистка ошибок ЭБУ.
2. Flash
• Read - чтение Flash в BSL режиме
• Write - запись Flash на автомобиле или на столе без доработки ЭБУ. При записи отключается защита процессора.
3. EEPROM
• Read - чтение EEPROM.
• Write - запись EEPROM.
4. Protect
• Reset Protection BSL - временное отключение защиты процессора.

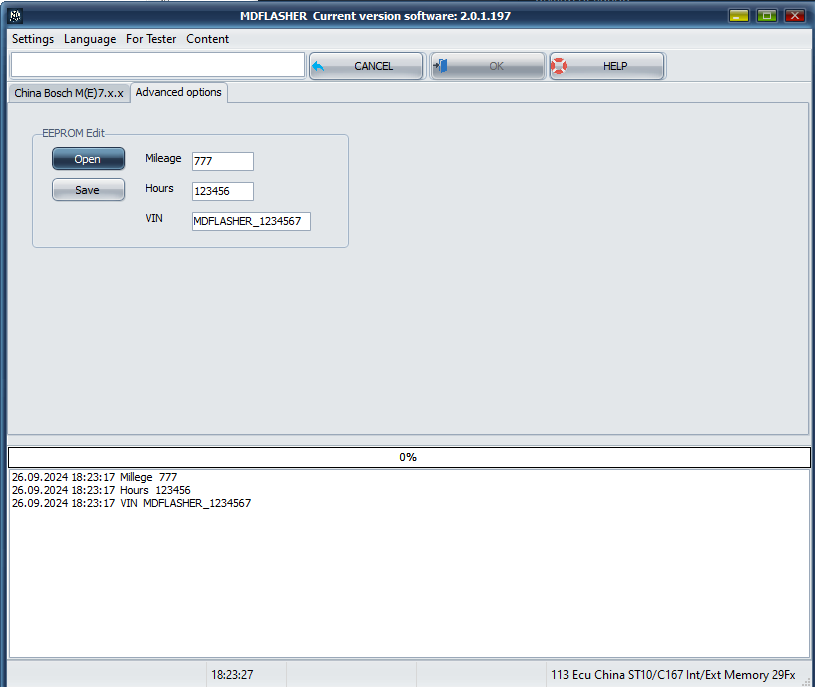

EEPROM Edit:
•Open - открыть файл.
•Save - сохранить файл.
Порядок работы в ручном режиме с ЭБУ M7 / M7.8 / M7.8.0 / M7.8.8 / ME7.8.8 / M7.9.7.1 с установленной защитой от чтения.
1. Разбираем ЭБУ и устанавливаем перемычку, которая на схеме обозначена синим цветом.
2. Подаем питание на ЭБУ и временно снимаем защиту нажав "Reset Protection BSL".
3. Ожидаем сообщения от программы об успешном отключении защиты.
4. Отключаем питание ЭБУ.
5. Переводим ЭБУ в BSL режим. Для перевода в BSL режим необходимо Boot Pin замкнуть на массу через резистор 1 kOm до подачи питания на ЭБУ.
6. Считываем Flash.
7. Убираем установленную перемычку и Boot Pin.
8. Собираем ЭБУ.
Порядок работы в ручном режиме с ЭБУ M(E)7.9.7 без защиты от чтения.
1. Разбираем ЭБУ.
2. Переводим ЭБУ в BSL режим. Для перевода в BSL режим необходимо Boot Pin замкнуть на массу через резистор 1 kOm до подачи питания на ЭБУ.
3. Считываем Flash.
4. Убираем Boot Pin.
5. Собираем ЭБУ
Внимание!
Для работы в режиме K Line необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~4,7кОм.
Модуль поддерживает автоматическое управление питанием и BOOT PIN для этого необходимо установить галочку в меню.

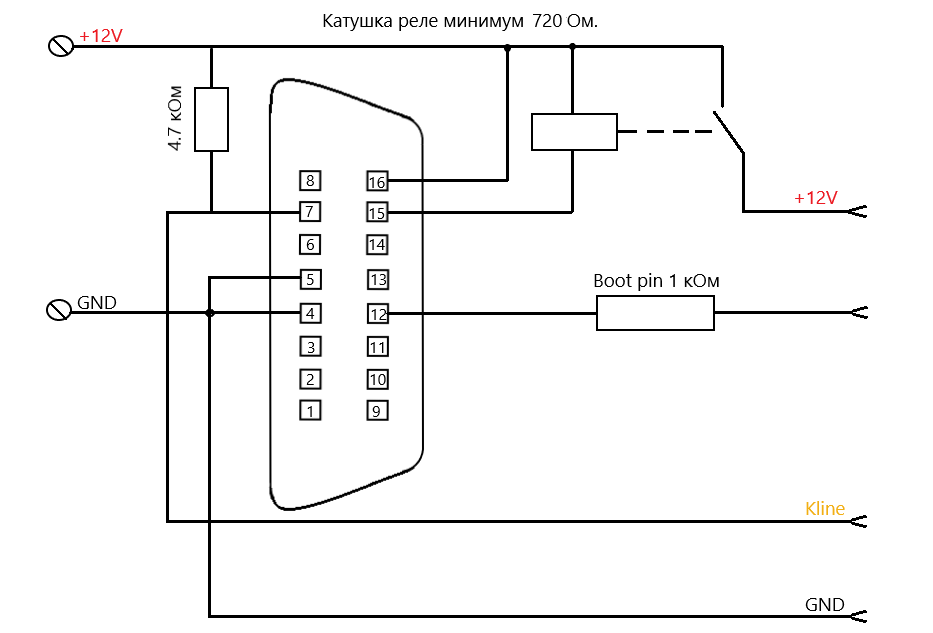

Схема автоматического управления питанием и BOOT PIN.
Порядок работы в автоматическом режиме управления питанием с ЭБУ M7 / M7.8 / M7.8.0 / M7.8.8 / ME7.8.8 / M7.9.7.1 с установленной защитой от чтения.
1. Разбираем ЭБУ и устанавливаем перемычку, которая на схеме обозначена синим цветом.
2. Подключаем Boot Pin к 12 ноге OBDII адаптера через резистор 1 кОм как указано на схеме.
3. Считываем Flash или считываем / записываем EEPROM.
4. Убираем установленную перемычку и Boot Pin.
5. Собираем ЭБУ.
Порядок работы в автоматическом режиме с ЭБУ M(E)7.9.7 без защиты от чтения.
1. Разбираем ЭБУ.
2. Подключаем Boot Pin к 12 ноге OBDII адаптера через резистор 1 кОм как указано на схеме.
3. Считываем Flash или считываем / записываем EEPROM.
4. Убираем Boot Pin.
5. Собираем ЭБУ.

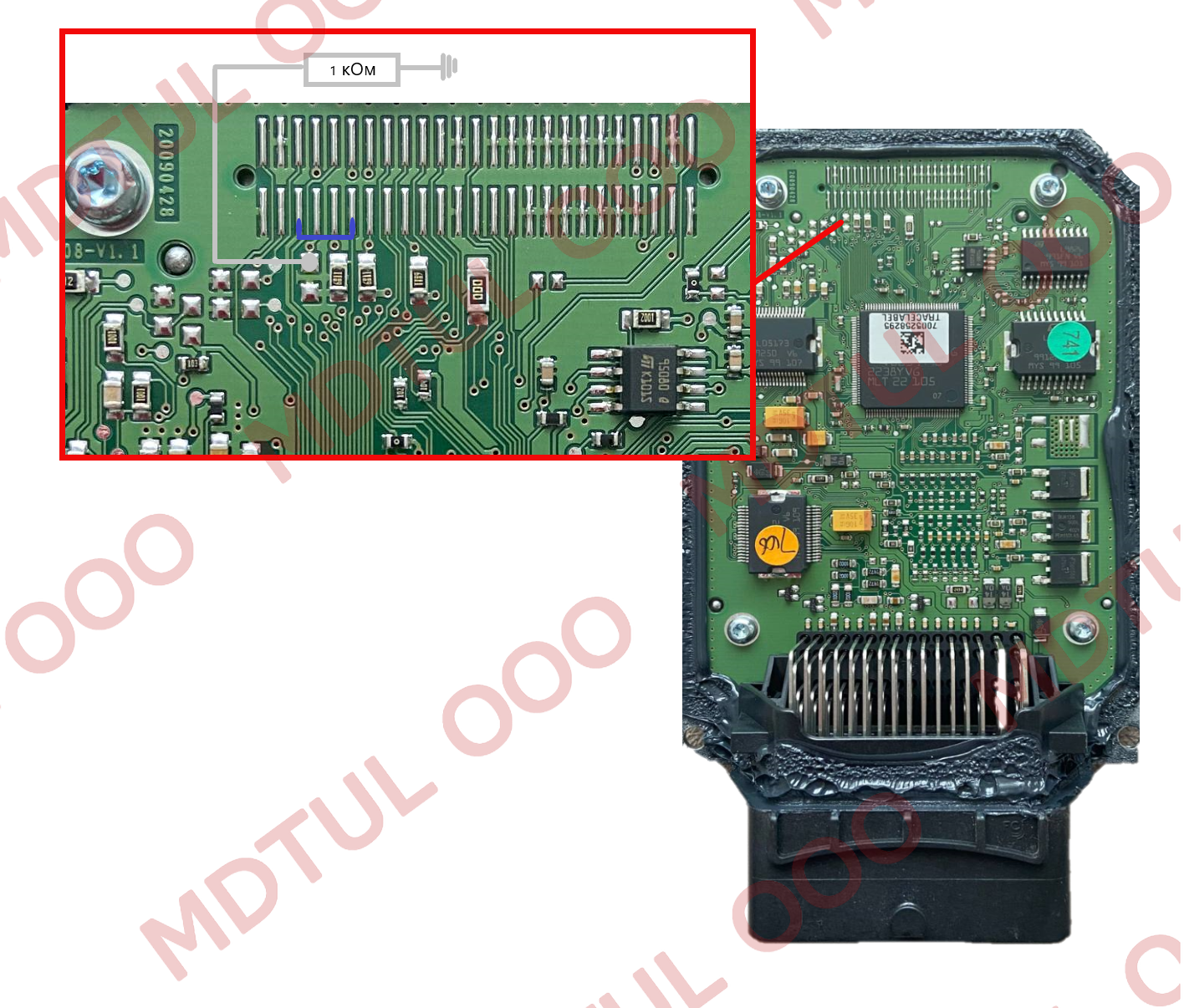

Cхема подключения на столе:
M7 / M7.8 / M7.8.0 / M7.8.8 / M7.9.7.1
M7 / M7.8 / M7.8.0 / M7.8.8 / M7.9.7.1 BOOT Pin
ME7 / ME7. 8. 8
ME7 / ME7. 8. 8 BOOT Pin
ME7. 9. 7
ME7. 9. 7 BOOT Pin
Для перевода M(E)7.9.7 в BSL режим необходимо Boot Pin замкнуть на массу через резистор 4.7 kOm до подачи питания на ЭБУ.
