VAG



Модуль предназначен для работы с блоками SRS, построенных на процессорах MC68HCxxxxxx, которые устанавливались на автомобилях VAG группы.



Внимание! В связи с тем что в этих SRS используется протокол обмена KW1281,  данный модуль работает только с адаптером Сканматик. Необходимо использовать последнюю версию Сканматика.

https://drive.google.com/file/d/1U-oN1xsK6Dr88yShS04Z9YFNzKl1rMk9/view?usp=sharing



Важная информация! - если при проведении процедуры Вы получаете сообщение "Zero message received" необходимо поднять напряжение до 14.4 - 14.5 Вольт.

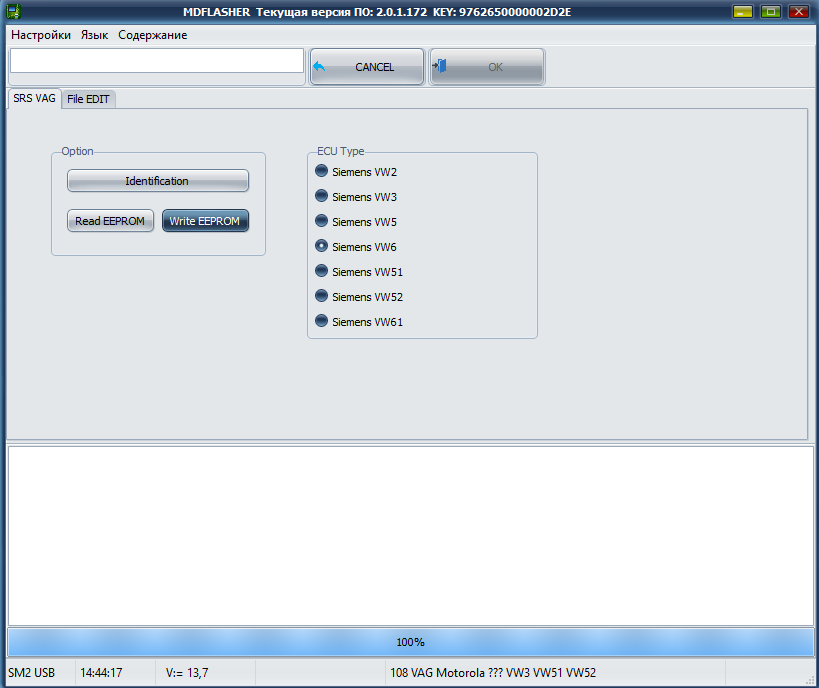

image_2023-04-11_14-44-26









Функционал модуля:



1. Стандартные опции.



Идентификация - чтение идентификационных данных.

Read EEPROM - чтение EEPROM.

Write EEPROM - запись EEPROM .





ECU Type - Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.

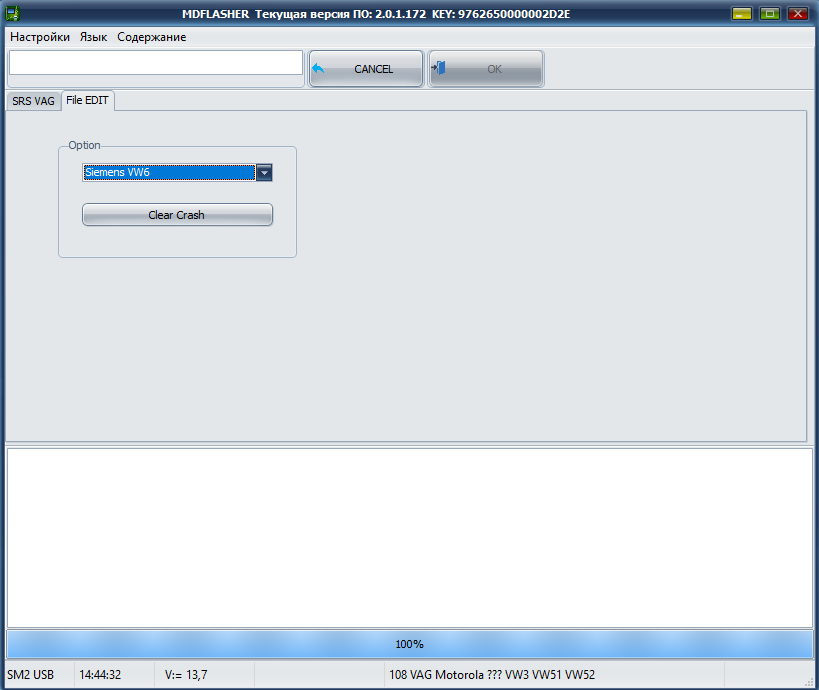

image_2023-04-11_14-44-39



Clear CRASH - очищает информацию о столкновении по файлу EEPROM.













Siemens VW52



SRS VAG1.

















Airbag VW2



airbag VW2.







Airbag VW3

Airbag VW3





Airbag VW5



airbag VW5











Airbag VW6



airbag VW6







Airbag VW51



Airbag VW51











Airbag VW61



airbag VW61
