Lada ABS Tricore BENCH/OBDII



Модуль предназначен для работы с ABS на МК Tricore Aurix (TC234-32F) устанавливаемых на автомобилях Lada Vesta NG, Lada Niva с 2024 года.

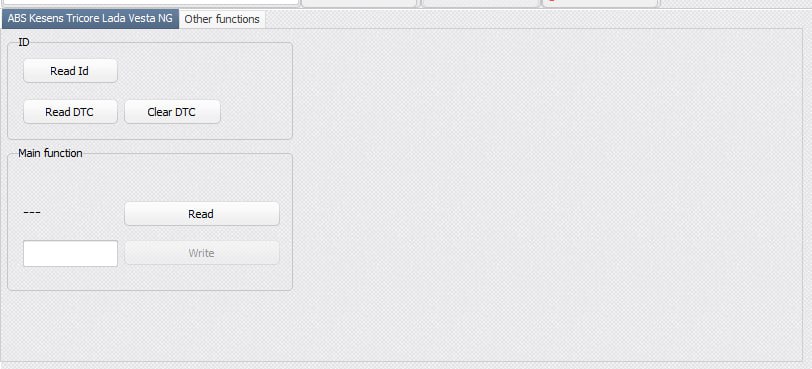

5222036322305303178



Функционал модуля:



1. ID

Read ID - чтение идентификационных данных.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.



2. Main Function

Read  - чтение пробега.

Write  - запись пробега.

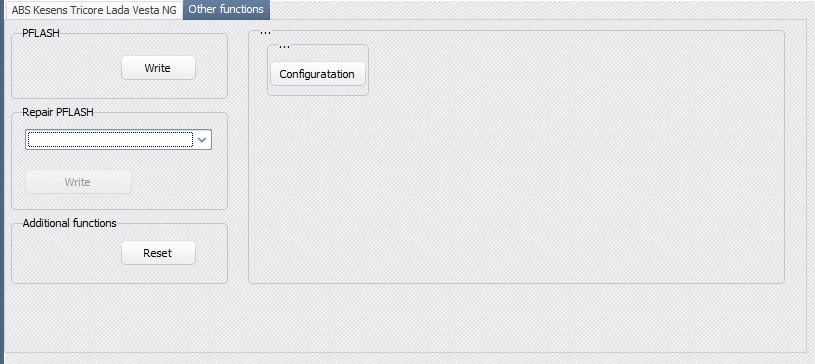

5222036322305303179





License 104

Запись FLASH(область приложения) из файла.







image_2024-06-18_22-00-30

Reset - Сброс ЭБУ.

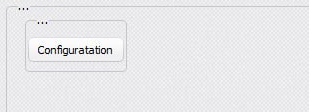

Снимок экрана 2024-10-15 195454

Чтение/Запись конфигурации(в виде массива байт без расшифровки)







Методика по перепрограммированию ABS автомобиля LADA



Внимание! Процедуры программирования  выполнять при следующих условиях:

- отключено нештатное оборудование, подключенное к CAN шине

- напряжение АКБ должно быть не ниже 12,6 В

- зажигание включено, двигатель остановлен

- обеспечена надежная связь интернет-подключения (соединения)

- уровень заряда ноутбука должен быть 100% или он должен быть подключен к сети питания

- исключить манипуляции с автомобилем



При несоблюдении указанных рекомендаций возможно прерывание программирования, что как следствие приведет к неисправности электронного блока без возможности его восстановления.



Процедура перепрограммирования  ABS автомобиля LADA

1. Извлечь предохранитель F3 в монтажном блоке, при выключенном зажигании.

2. Включить зажигание.

3. Выполнить необходимые процедуры.

4. Установить предохранитель F3 в монтажный блок, при выключенном зажигание.

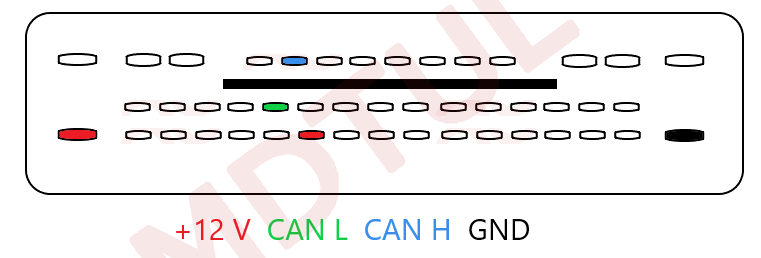

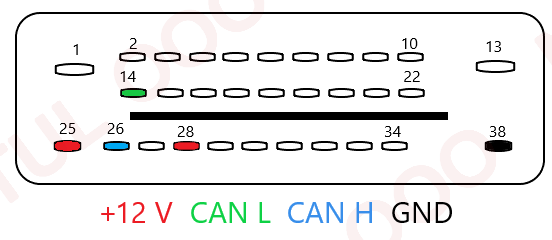

Cхема подключения на столе.
