Функции вкладки:

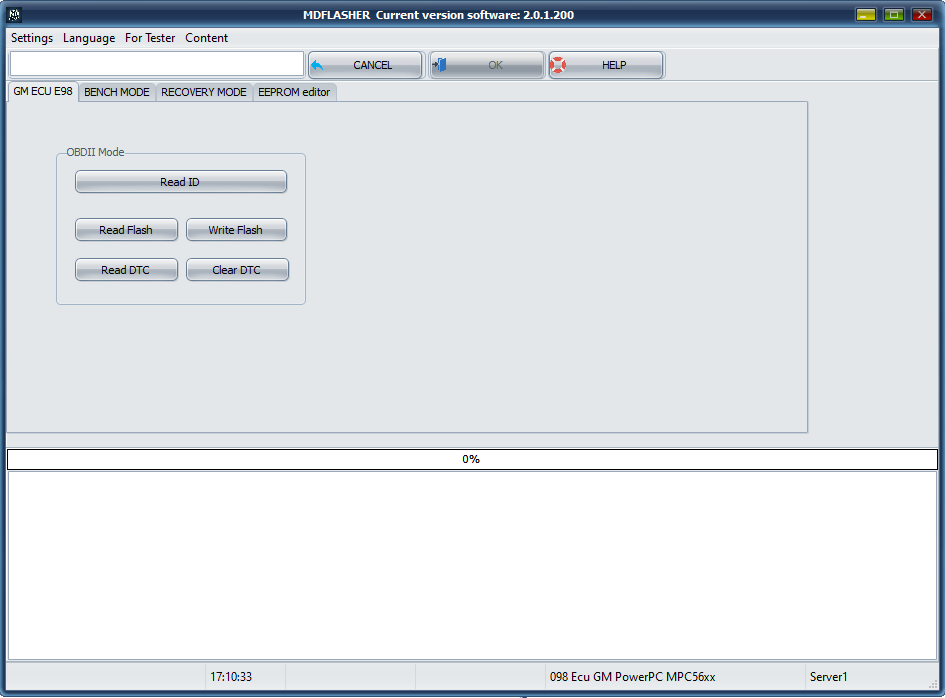

1.OBDII Mode.
•Read ID - чтение идентификационных данных ЭБУ.
•Read Flash - чтение Flash.
•Write Flash - запись Flash.
•Read DTC - чтение ошибок ЭБУ.
•Clear DTC - сброс ошибок ЭБУ.

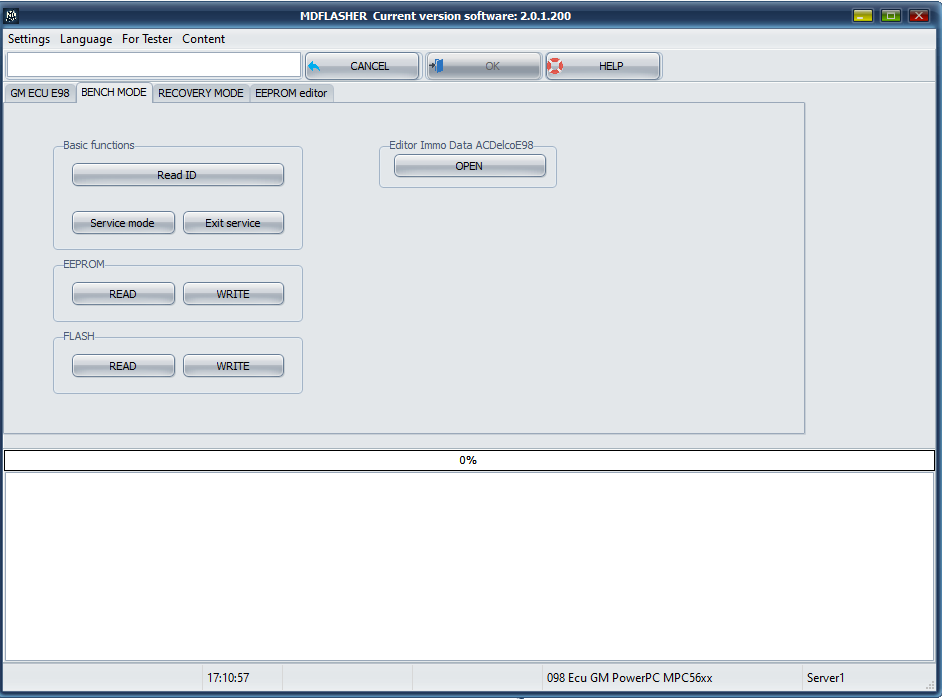

1. Basic functions.
• Identification - чтение идентификационных данных.
• Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.
• Exit service - выход из сервисного режима.
2. EEPROM.
• Read - производит чтение EEPROM.
• Write - производит запись EEPROM.
3. Flash.
• Read - производит чтение Flash.
• Write - производит запись Flash.
4. IMMO DATA - редактор Immo Data.

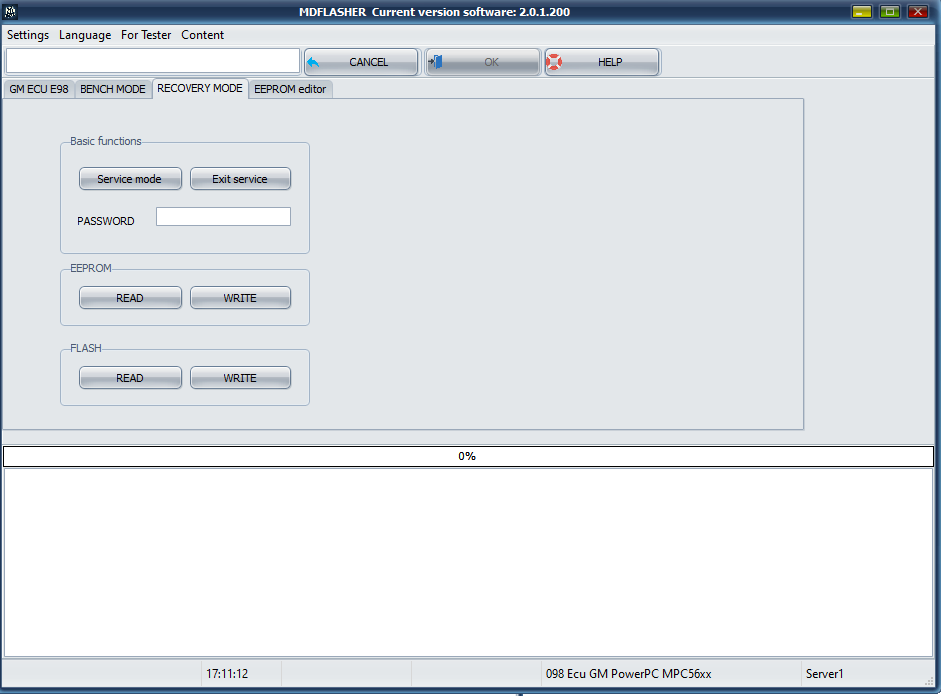

1.Basic functions.
•Service mode - переводит ЭБУ в сервисный режим позволяющий получить полный доступ к Flash и EEPROM ЭБУ.
Перед работой необходимо нажать "Service mode" и дождаться сообщения об успешной загрузке.
•Exit service - выход с сервисного режима, так же из для выхода из сервисного режима достаточно на 5 секунд обесточить ЭБУ.
2. EEPROM.
•Read - чтение EEPROM.
•Write - запись EEPROM.
3. Flash.
•Read - чтение Flash.
•Write - запись Flash.
Option.
•Open - открыть файл для редактирования.
•Recalculation - -пересчет показаний пробега.
•Save - сохранить файл.
ECU Type - Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.
New Millege - ввод показаний пробега.
Cхема подключения на столе:
ACDelco E98 WIRING DIAGRAMS
ACDelco E98 BOOTPIN RECOVERY
