Ford Delphi

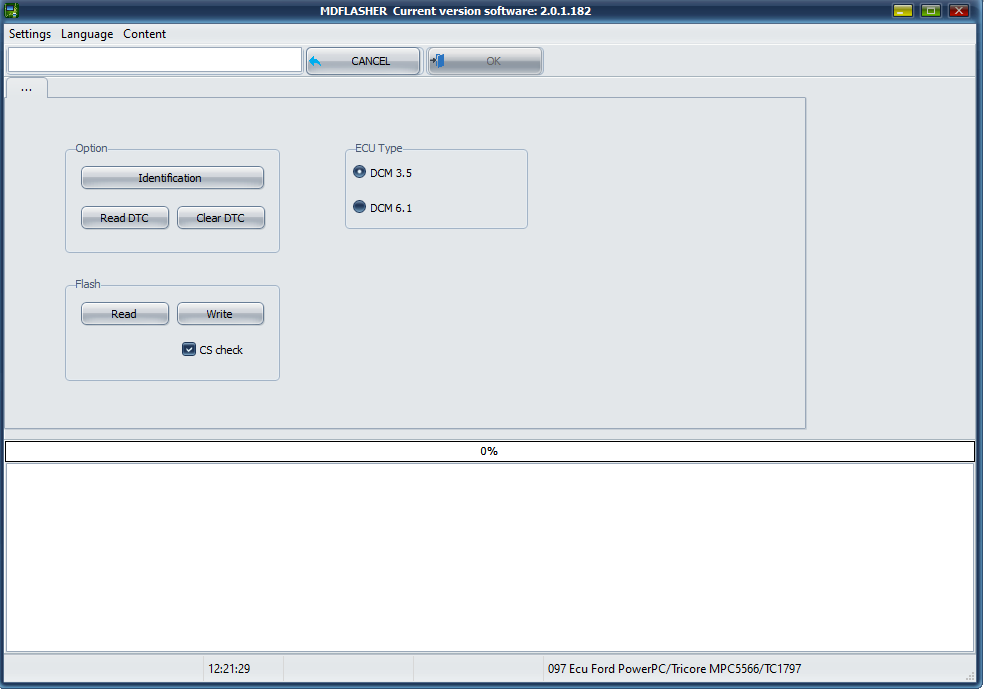

Снимок экрана 2023-11-09 122140



Функционал модуля:







1. Стандартные опции.



Identification - чтение идентификационных данных.

 Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.









2. Flash.



Read - производит чтение Flash.

Write - производит запись Flash.



3. ECU Type - Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.





Данный модуль позволяет работать через разъем OBDII или при прямом подключении по CAN шине с блоками управления Delphi DCM дизельных двигателей,

устанавливаемых на автомобили FORD.

Позволяет чтение и запись области калибровок.





Модуль поддерживает следующие типы ЭБУ:



Delphi DCM 3.5    MPC5566   FLASH  3,00 МБ (3 145 728 байт) - Чтение / Запись / пересчет CS

Delphi DCM 6.1    TC1797      FLASH  4,00 МБ (4 194 304 байт) - Чтение / Запись / пересчет CS











Схема подключения на столе:



Ford Delphi DCM3. 5





dcm3. 5 2





Ford Delphi DCM6. 1



DCM6.1 1
