Ford Siemens Petrol

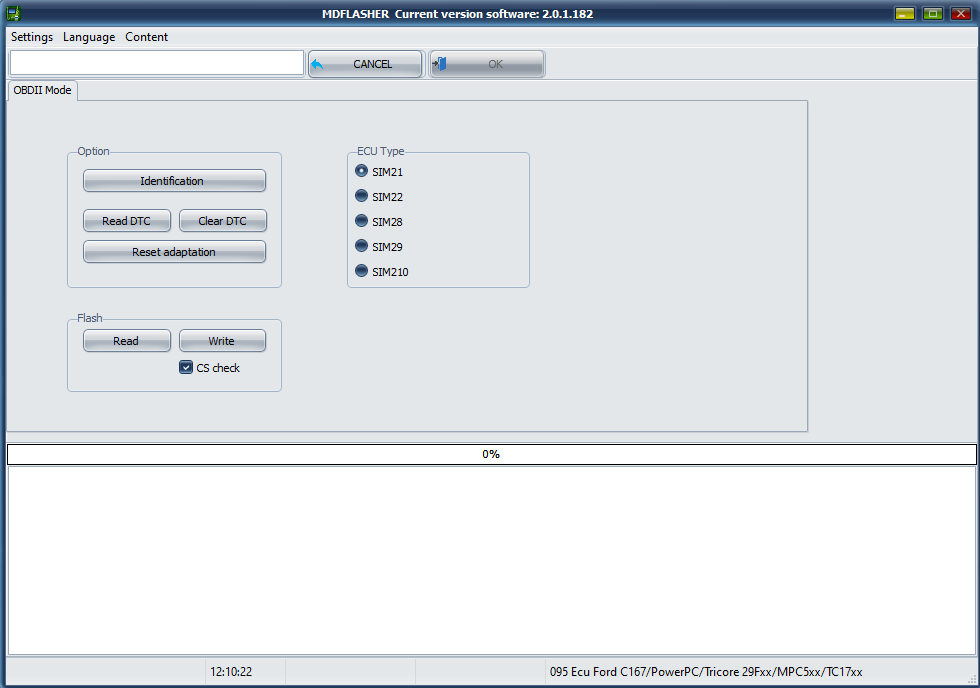

Снимок экрана 2023-11-09 121030





Функционал модуля:







1. Стандартные опции.



Identification - чтение идентификационных данных.



Read DTC - чтение ошибок ЭБУ.



Clear DTC - очистка ошибок ЭБУ.



Reset abaptation -  сброс адаптации.







2. Flash.



Read - производит чтение Flash.



Write - производит запись Flash.



3. ECU Type - Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.





Данный модуль позволяет работать через разъем OBDII или при прямом подключении по CAN шине с блоками управления SIEMENS бензиновых двигателей,

устанавливаемых на автомобили FORD.





Модуль поддерживает следующие типы ЭБУ:



SIM21     C167+Ext.Flash  FLASH  512 КБ (524 288 байт) - Чтение / Запись / пересчет CS

SIM22     C167+Ext.Flash  FLASH  512 КБ (524 288 байт) - Чтение / Запись / пересчет CS

SIM28     C167+Ext.Flash  FLASH  512 КБ (524 288 байт) - Чтение / Запись / пересчет CS

SIM29     C167+Ext.Flash  FLASH  512 КБ (524 288 байт) - Чтение / Запись / пересчет CS

SIM210   C167+Ext.Flash  FLASH  512 КБ (524 288 байт) - Чтение / Запись / пересчет CS







Функционал модуля:



1. Стандартные опции:



• Идентификация - производит чтение Идентификационных данных.

• Прочитать DTC - читает ошибки ЭБУ.

• Очистить DTC - очистить ошибки ЭБУ.

• Сброс адаптации - сбрасывает значения адаптации ЭБУ



Внимание!

Модуль автоматически переносит VID Block, если Вам необходимо оставить VID Block из загружаемой прошивки, необходимо нажать и удерживать Control до начала записи Flash.





Схема подключения на столе:



Ford Siemens SIM22, SIM24, SIM28, SIM29, SIM210









SIM210
