Ford Continental Petrol

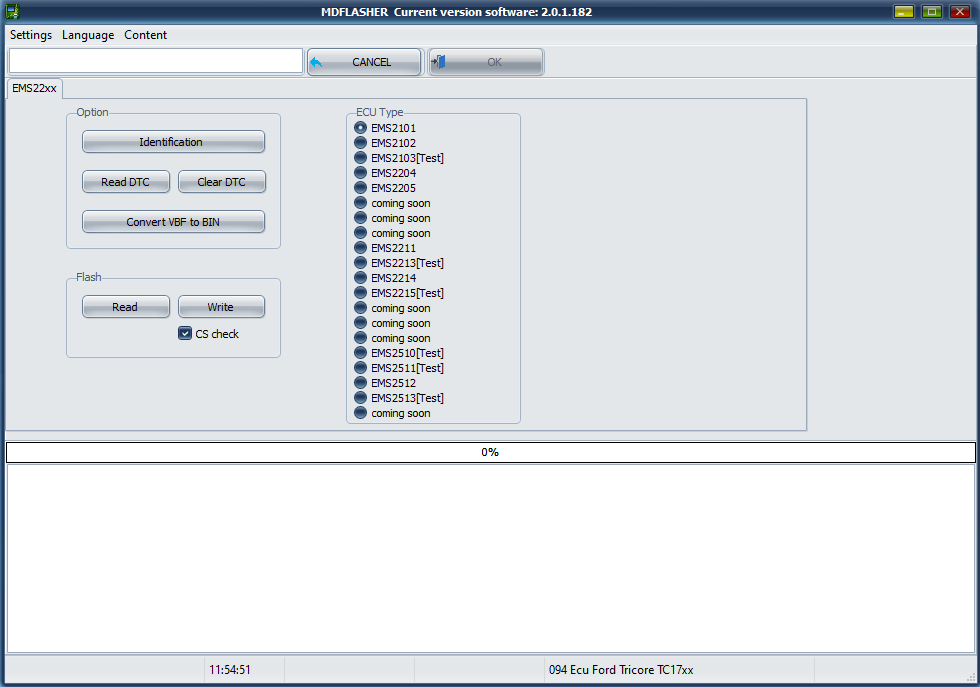

Снимок экрана 2023-11-09 115503



Функционал модуля:







1. Стандартные опции.



Identification - чтение идентификационных данных.

 Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.

Convert VBF to BIN - конвертирует файлы в формат VBF в BIN.







2. Flash.



Read - производит чтение Flash.

Write - производит запись Flash.



3. ECU Type - Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.





Данный модуль позволяет работать через разъем OBDII или при прямом подключении по CAN шине с блоками управления Continental EMS2xxx бензиновых двигателей,



устанавливаемых на автомобили FORD.





Модуль поддерживает следующие типы ЭБУ:



Continental EMS2101   C167+Ext.Flash  FLASH  1,00 МБ (1 048 576 байт) - Чтение / Запись / пересчет CS

Continental EMS2102   C167+Ext.Flash  FLASH  512 КБ (524 288 байт)      - Чтение / Запись / пересчет CS

Continental EMS2103   C167+Ext.Flash  FLASH  1,00 МБ (1 048 576 байт) - Чтение / Запись / пересчет CS

Continental EMS2204   TC1738               FLASH  2,00 МБ (2 097 152 байт) - Чтение / Запись / пересчет CS

Continental EMS2205   TC1766               FLASH  1,46 МБ (1 540 096 байт) - Чтение / Запись / пересчет CS

Continental EMS2211   TC1738               FLASH  2,00 МБ (2 097 152 байт) - Чтение / Запись / пересчет CS

Continental EMS2213   TC1738               FLASH  2,00 МБ (2 097 152 байт) - Чтение / Запись / пересчет CS

Continental EMS2214   TC1738               FLASH  2,00 МБ (2 097 152 байт) - Чтение / Запись / пересчет CS

Continental EMS2215   TC1738               FLASH  2,00 МБ (2 097 152 байт) - Чтение / Запись / пересчет CS

Continental EMS2510   TC1791               FLASH  4,00 МБ (4 194 304 байт) - Чтение / Запись / пересчет CS

Continental EMS2511   TC1791               FLASH  4,00 МБ (4 194 304 байт) - Чтение / Запись / пересчет CS

Continental EMS2512   TC1791               FLASH  4,00 МБ (4 194 304 байт) - Чтение / Запись / пересчет CS

Continental EMS2513   TC1791               FLASH  4,00 МБ (4 194 304 байт) - Чтение / Запись / пересчет CS











Схема подключения на столе:



Ford Continental EMS2101, EMS2102





EMS 2202  1











Ford Continental EMS2204, EMS2205, EMS2211, EMS2214



EMS2205 F











Ford Continental EMS2510, EMS2511, EMS2512, EMS2513



EmS2512   2

Ссылка на видео по работе с модулем.

https://www.youtube.com/watch?v=M8ZavUfm_0k





Ссылка на видео Telegram.

https://t.me/MDFlasher_Official
