ACDelco E84

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 092 GM ACDelco E80/E82/E84 ECU BENCH/OBDII >

ACDelco E84

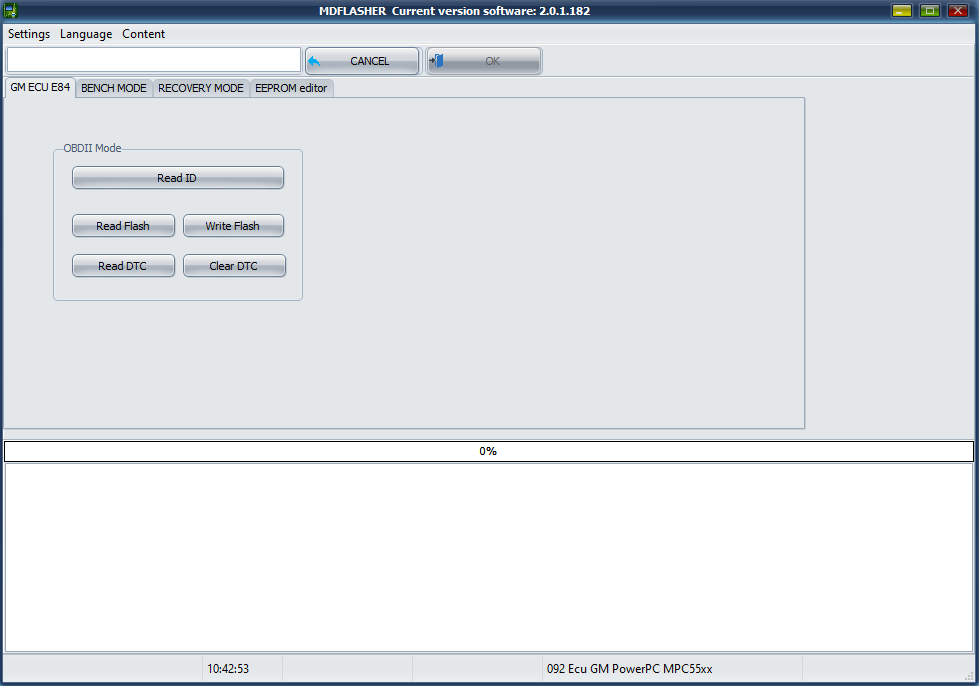

Снимок экрана 2023-11-09 104302





Функции вкладки:





1.OBDII Mode.



Read ID - чтение идентификационных данных ЭБУ.

Read Flash - чтение Flash.

Write Flash - запись Flash.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - сброс ошибок ЭБУ.

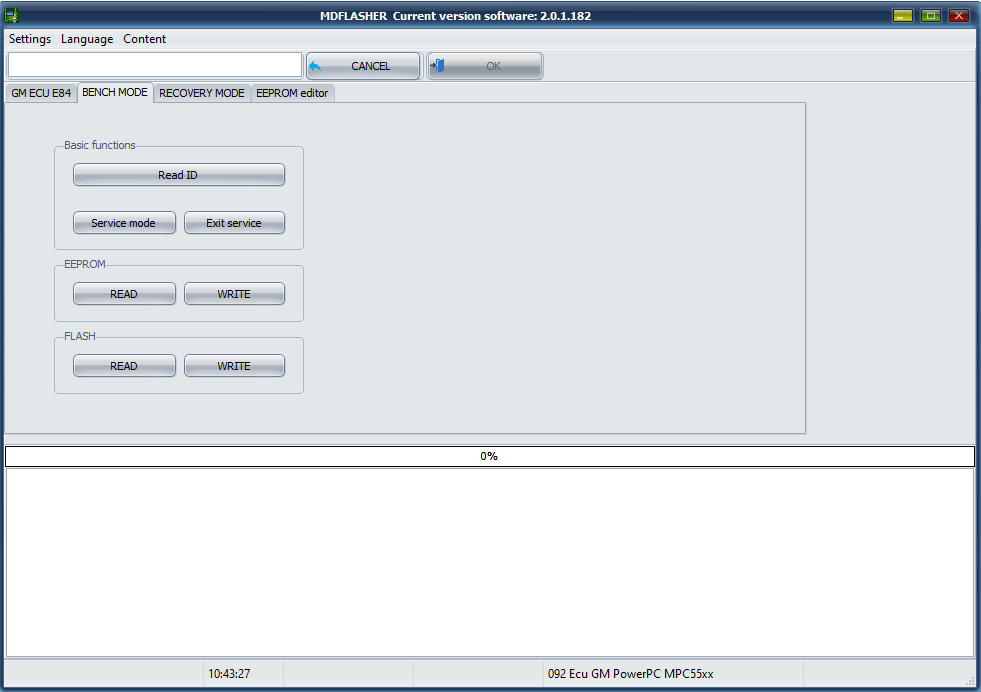

Снимок экрана 2023-11-09 104335





1. Basic functions.



• Identification - чтение идентификационных данных.

• Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.

• Exit service - выход из сервисного режима.





2. EEPROM.



• Read - производит чтение EEPROM.

• Write - производит запись EEPROM.





3. Flash.



• Read - производит чтение Flash.

• Write - производит запись Flash.

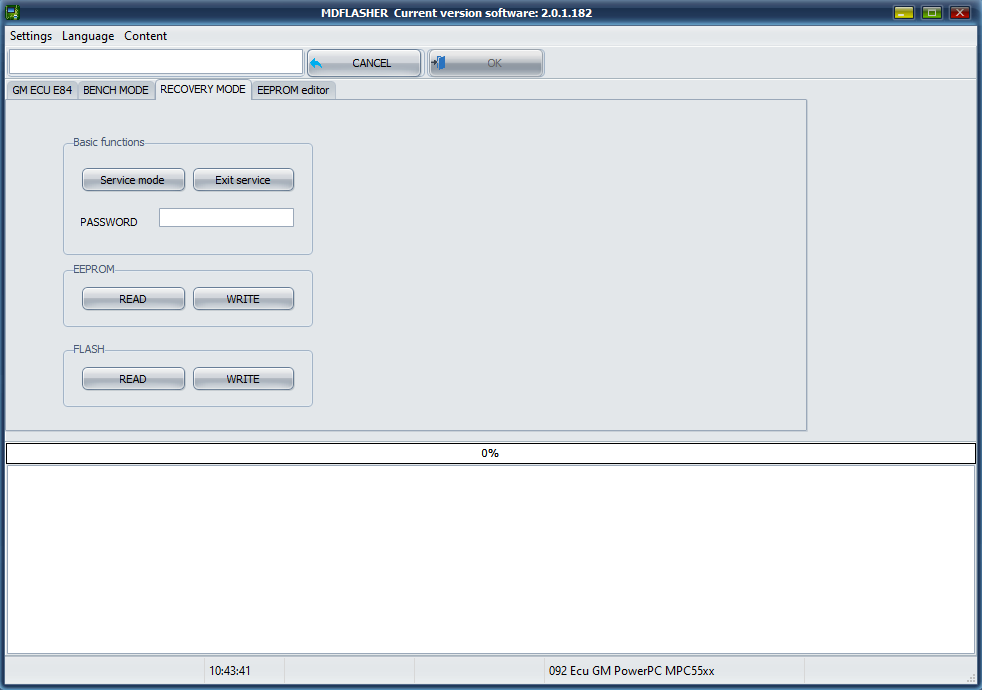

Снимок экрана 2023-11-09 104350





1.Basic functions.



Service mode - переводит ЭБУ в сервисный режим позволяющий получить полный доступ к Flash и EEPROM ЭБУ.

  Перед работой необходимо нажать "Service mode" и дождаться сообщения об успешной загрузке.

Exit service - выход с сервисного режима, так же из для выхода из сервисного режима достаточно на 5 секунд обесточить ЭБУ.



2. EEPROM.



Read - чтение EEPROM.

Write - запись EEPROM.





3. Flash.



Read - чтение Flash.

Write - запись Flash.

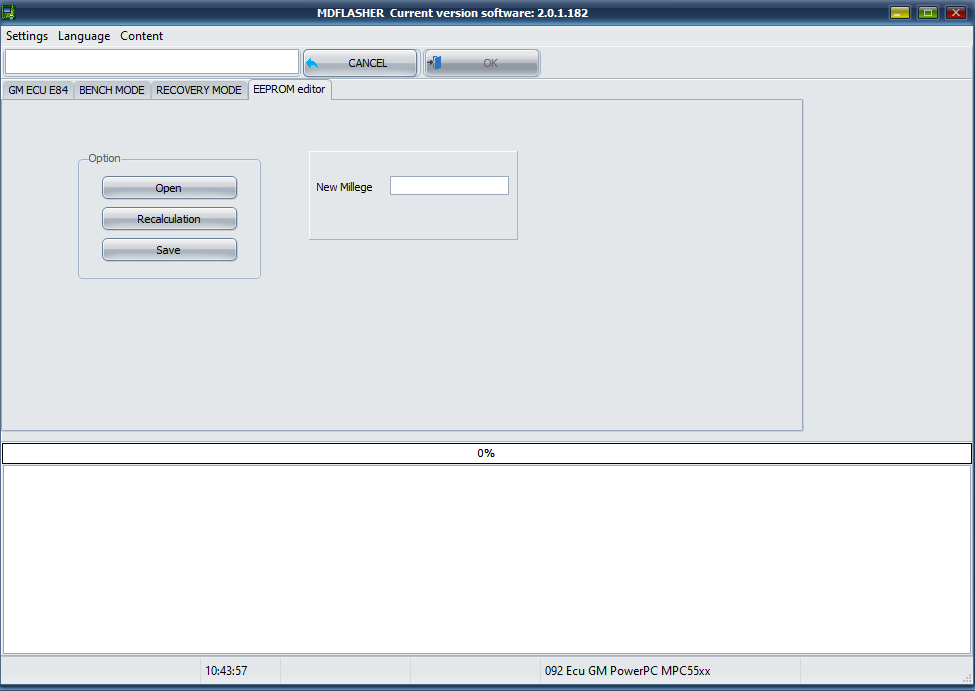

Снимок экрана 2023-11-09 104406





Option.



Open - открыть файл для редактирования.

Recalculation - -пересчет показаний пробега.

Save - сохранить файл.





Cхема подключения на столе:





ACDelco E84 WIRING DIAGRAMS



E84. .— копия
