Chevrolet SIRIUS 4R/D3/D42/D5

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 086 GM ECU Sirius D3/D32/4R/42R/D42/D52 >

Chevrolet SIRIUS 4R/D3/D42/D5



Вкладка  OBDII Mode предназначена для работы с ЭБУ на автомобиле.

Она позволяет считывать базовое ПО и область калибровок, записывать только область калибровок.

Данная вкладка предназначена для чип тюнинга автомобиля.

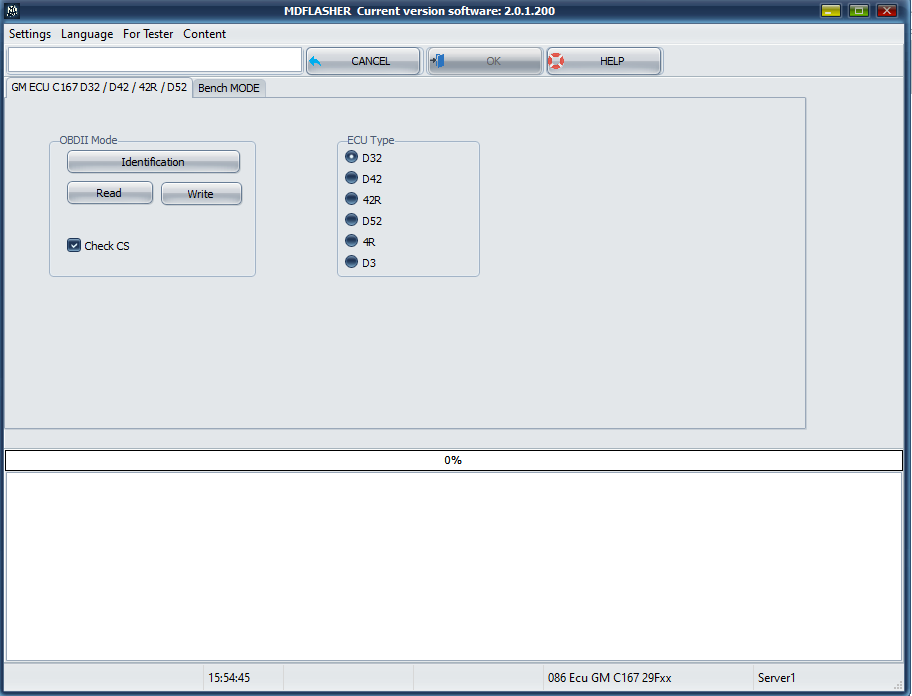

Снимок экрана 2023-11-16 120706







1. OBDII Mode



Identification -чтение идентификационных данных ЭБУ.



Read - читает базовое ПО и область калибровок в один файл.



Write - запись область калибровок.



Check CS - при установленном флаге производит пересчет контрольной суммы области калибровок.







2. ECU Type - выбор типа ЭБУ.

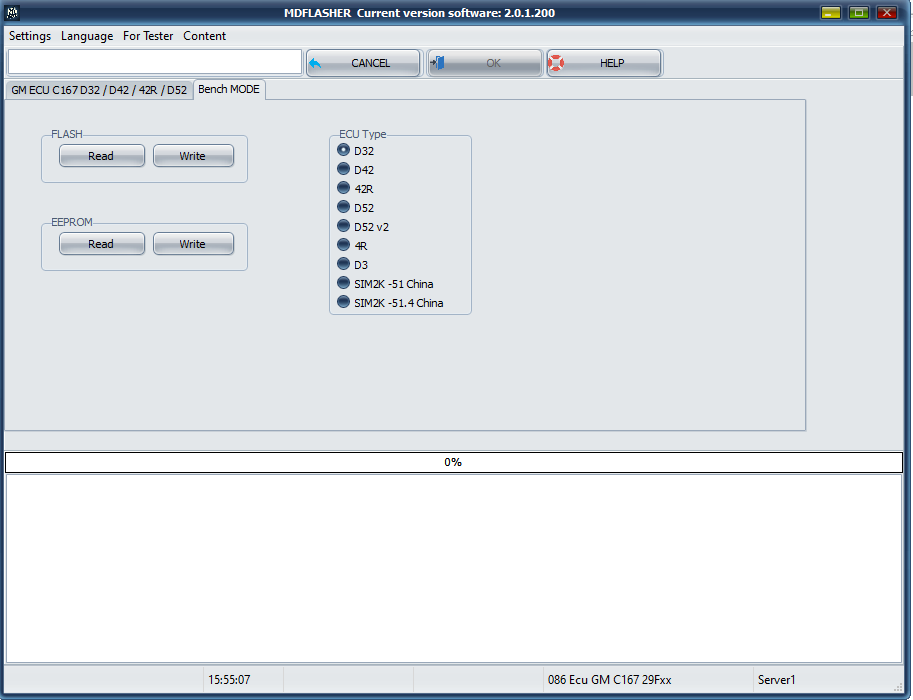

Снимок экрана 2023-11-16 120728









Вкладка BENCH MODE предназначена для работы с ЭБУ на столе.

Вкладка производит чтение и запись полного образа FLASH и отдельно при необходимости эмулируемый EEPROM.

Данная вкладка предназначена для клонирования ЭБУ.



1. Flash.



Read - читает полный образ Flash (Full Flash).



Write - записывает полный образ Flash (Full Flash).





2. EEPROM.



Read - читает эмулированный EEPROM.



Write - записывает эмулированный EEPROM.







3. ECU Type - выбор типа ЭБУ.





Правильные размеры Flash для работы с модулем:



D32  -  0x80000 (512 КБ (524 288 байт))

D42  -  0x80000 (512 КБ (524 288 байт))

42R  -  0x80000 (512 КБ (524 288 байт))

D52  -  0x80000 (512 КБ (524 288 байт))

4R    -  0x40000 (256 КБ (262 144 байт))

D3    -  0x40000 (256 КБ (262 144 байт))

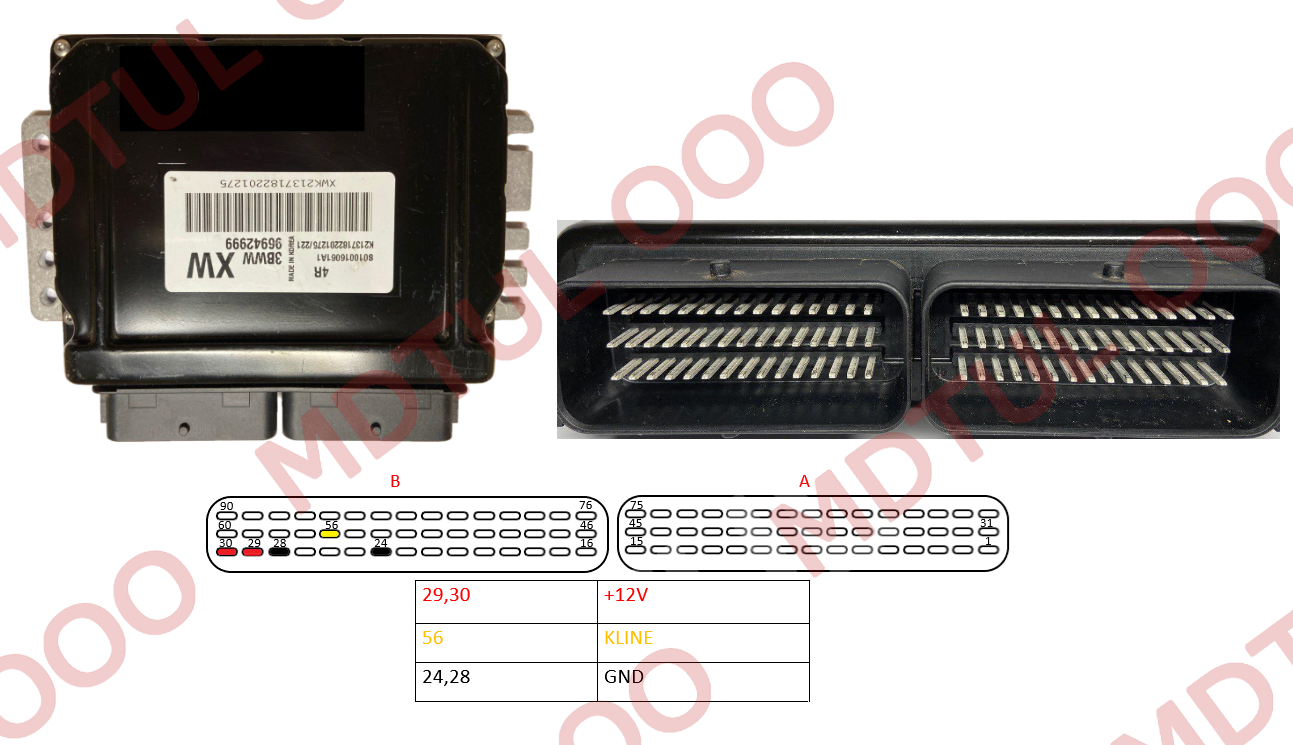

Cхема подключения на столе.





Chevrolet 4RDD

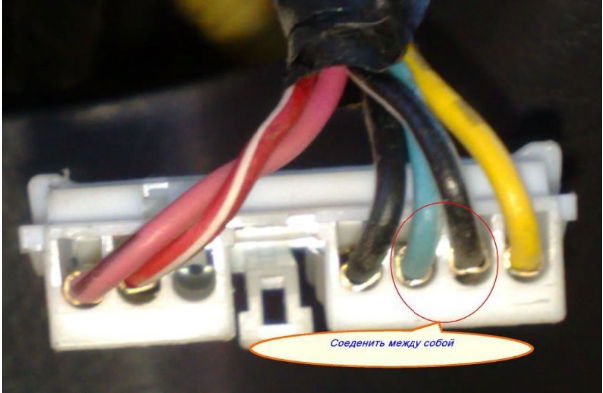

Внимание!  Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,

необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.









image_2023-08-28_12-36-51



ВАЖНО! На время программирования ЭБУ на автомобиле необходимо отключить иммобилайзер и восстановить диагностическую линию.
