Ford Mazda Tricore Aurix TC2xx

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 080 Ford/Mazda TriCore Aurix TC2xx SRS BENCH/OBDII >

Ford Mazda Tricore Aurix TC2xx



Данный модуль позволяет работать с блоками SRS на базе процессора Tricore Aurix TC2xx, которые могут быть установлены

на автомобили Ford и Mazda.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.

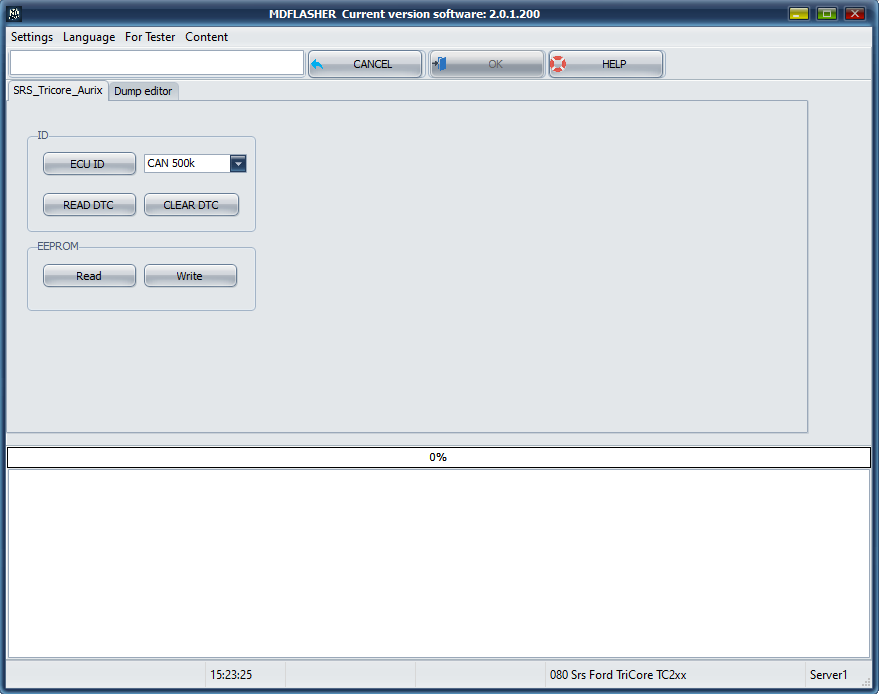

Снимок экрана 2023-11-16 105850





Функционал модуля:



1. ID.

ECU ID - чтение идентификационных данных. Выбор скорости CAN.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - очистка ошибок ЭБУ.



2. EEPROM.



Read - чтение внутреннего EEPROM процессора.

Write - запись внутреннего EEPROM процессора.

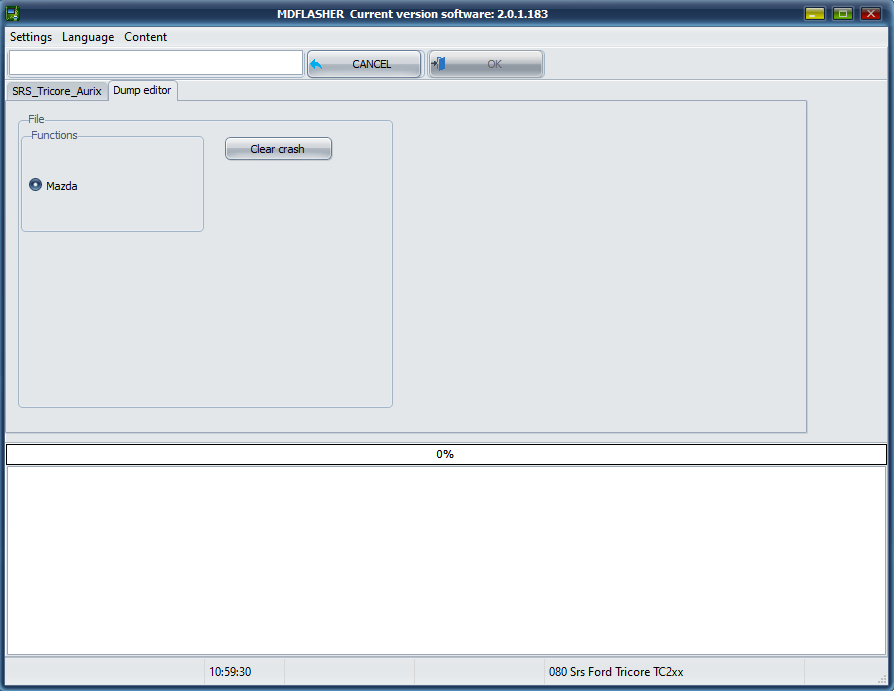

Снимок экрана 2023-11-16 105939





1. Functions.



Clear crash - Очистка информации о столкновении по файлу EEPROM.











ВАЖНО!

После каждой операции Чтение/Запись выключить питание ЭБУ на 30 секунд , а затем заново включить.







Внешний вид и схема подключения на столе.







Ford

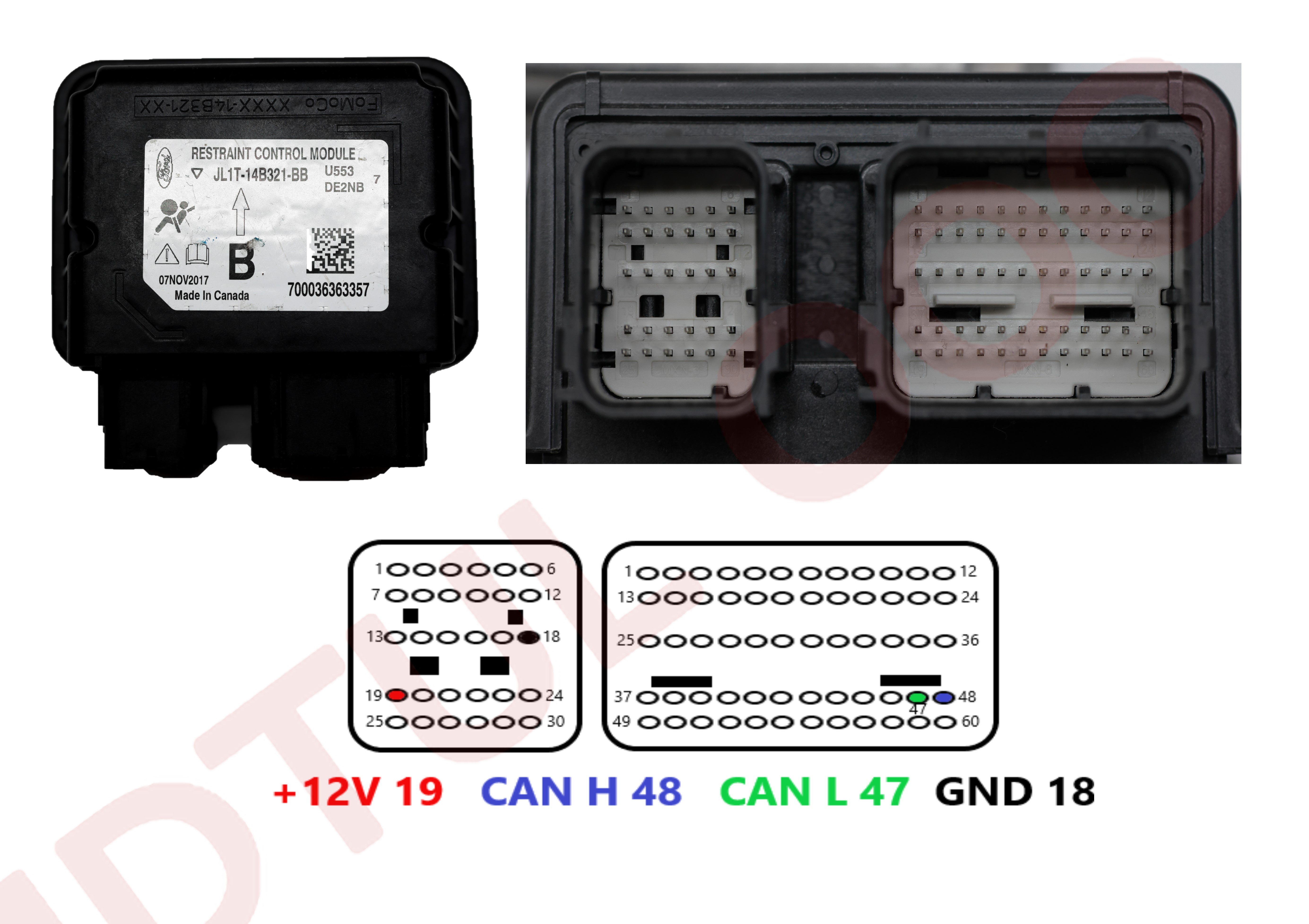

Ford TC2..







Mazda

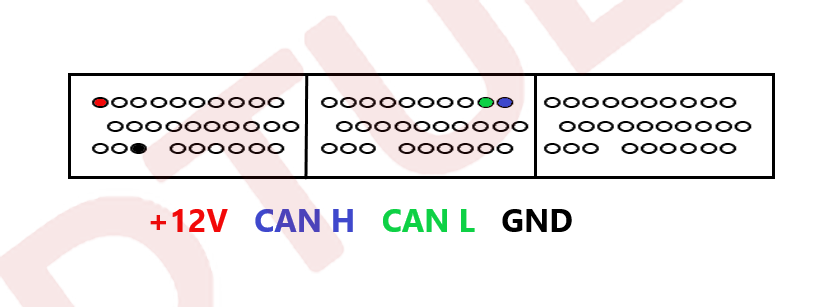

Mazda2

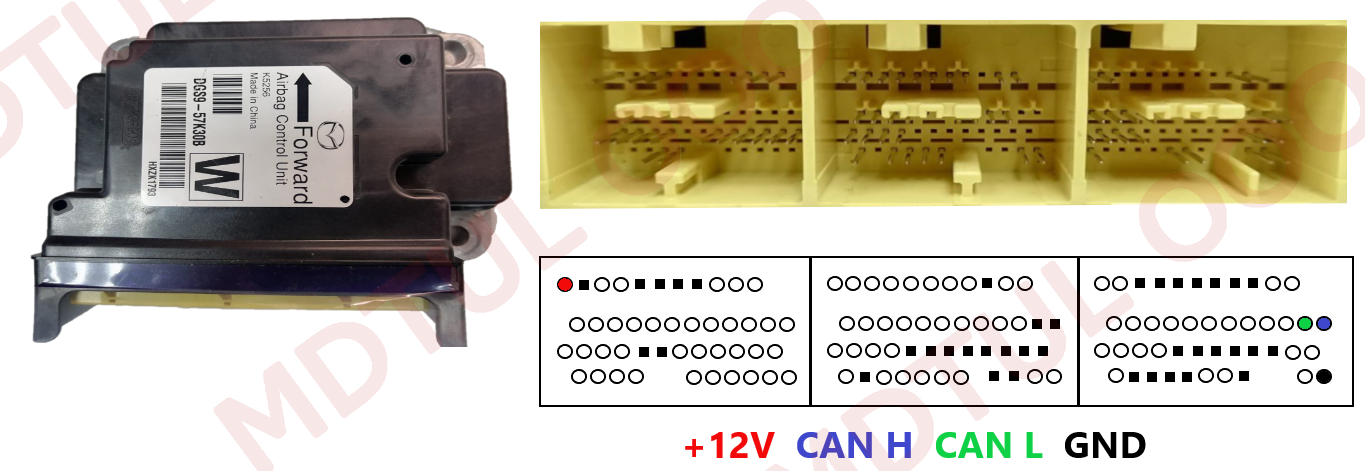

Mazda CX30



Mazda CX30
