SIMK 41/42/43



Снимок экрана 2023-11-08 153556







Функционал модуля:



1. Option.



Service mode - переводит ЭБУ в сервисный режим, позволяющий читать и записывать содержимое Flash.

Read Flash - чтение Flash.

Write - запись Flash.



2. ECU Type.



Позволяет выбрать алгоритм доступа к ЭБУ, в зависимости от его типа.





ВАЖНО!

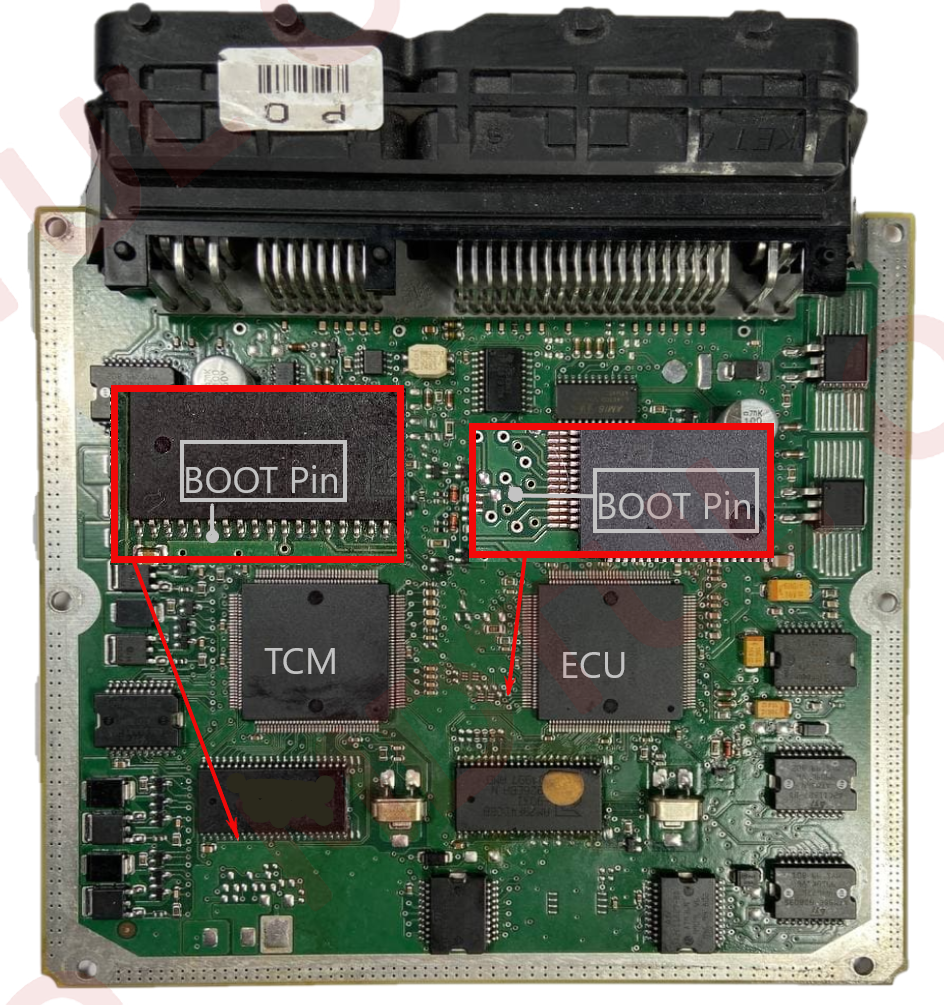

Для перевода ЭБУ в режим загрузчика нужно замкнуть Boot Pin до подачи питания на ЭБУ







SIMK 42







SIMR42









SIMK 42 5 разъемов

simk42 5raz











SIMK 43 TYPE 1

SIMK43MT









SIMK 43 TYPE 2

SIMK 43AT...





SIMK433.3..

















SIMK2K 47

SIMK 2K47





SIM2K-47777...
