VAZ_TCM



Данный модуль позволяет производить чтение и запись Flash памяти коробки передачь автомобилей ВАЗ

Поддерживается работа с автомобилями:



Приора

Гранта

Веста

XRAY

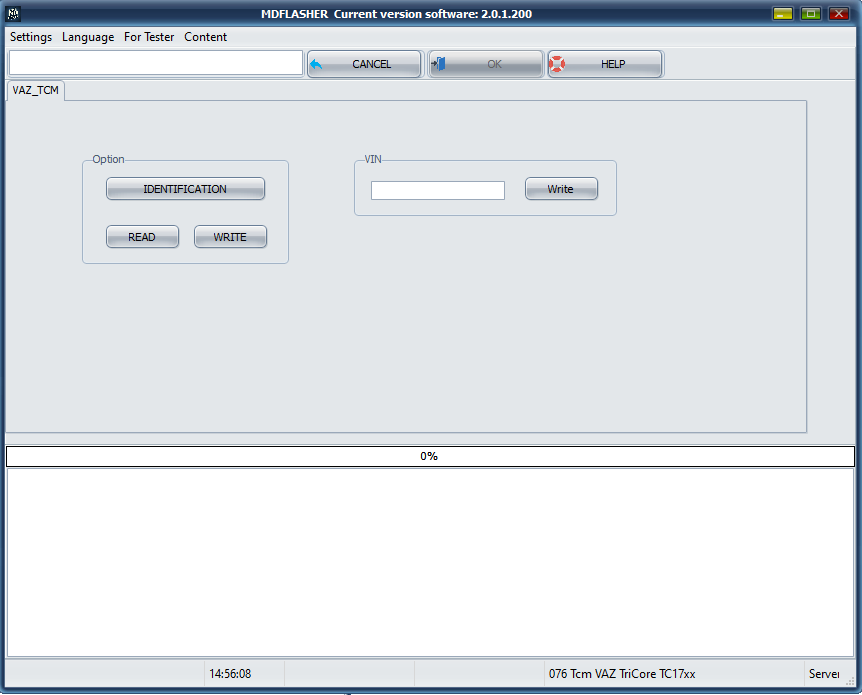

Снимок экрана 2024-11-28 145618







Функционал модуля:





Option.



IDENTIFICATION - Служит для идентификации ЭБУ

READ - Служит для чтения Flash памяти, область загрузчика не вычитывается,

содержимого этой опцией не достаточно для записи ЭБУ в BSL режиме.



WRITE -Служит для записи Flash памяти, переписывается управляющая программа и калибровочные данные,

область загрузчика не переписывается, в случае аварийного завершения процедуры ЭБУ продолжает выходить на связь и

остается возможность записать данные повторно.



image_2020-09-16_15-41-07



VIN.



Окно для ввода VIN номера автомобиля, который Вы хотите записать.

Кнопку WRITE которая служит для записи VIN номера.

Данная опция будет полезна при замене ЭБУ в автомобиле.





Схема подключения на столе:



IMG_7260           vaz 5



Между CAN H и CAN L обязательно установить 120 Om
