ACDelco E39/E39A

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 074 GM ACDelco E39/E39A ECU BENCH/OBDII >

ACDelco E39/E39A

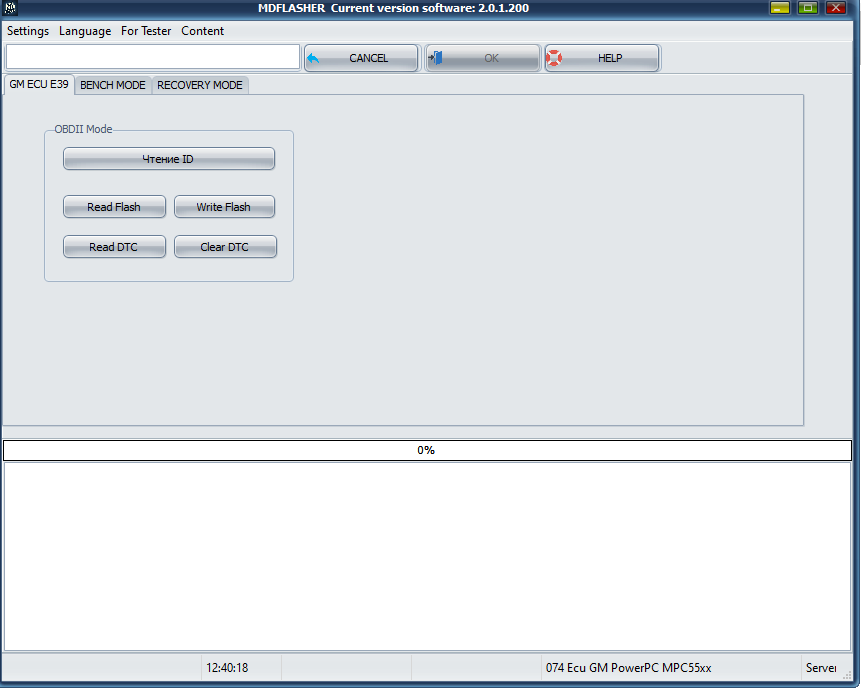

Снимок экрана 2023-11-08 134907





Функции вкладки:





1.OBDII Mode.



Read ID - чтение идентификационных данных ЭБУ.

Read Flash - чтение Flash.

Write Flash - запись Flash.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - сброс ошибок ЭБУ.

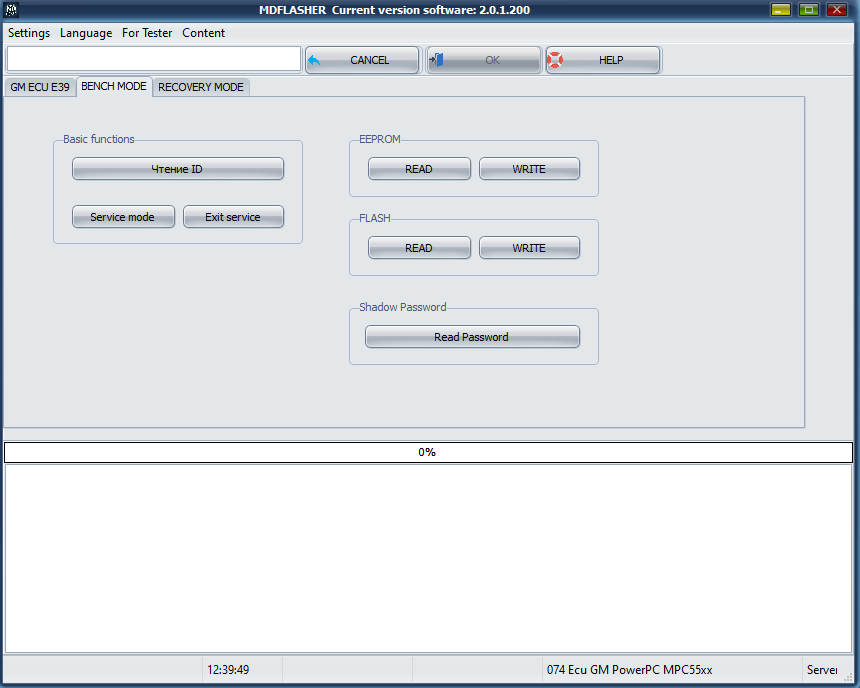

Снимок экрана 2023-11-08 134926





Функции вкладки:





1.Basic functions.



Read ID - чтение идентификационных данных ЭБУ.

Service mode - переводит ЭБУ в сервисный режим позволяющий получить полный доступ к Flash и EEPROM ЭБУ.

Перед работой необходимо нажать "Service mode" и дождаться сообщения об успешной загрузке.

Exit service - Выход с сервисного режима, так же из для выхода из сервисного режима достаточно на 5 секунд обесточить ЭБУ.







2. EEPROM.



Read - чтение EEPROM.

Write - запись EEPROM.











3. Flash.



Read - чтение Flash.

Write - запись Flash.







4. Shadow Password.



Read Password - чтение пароля ЭБУ.

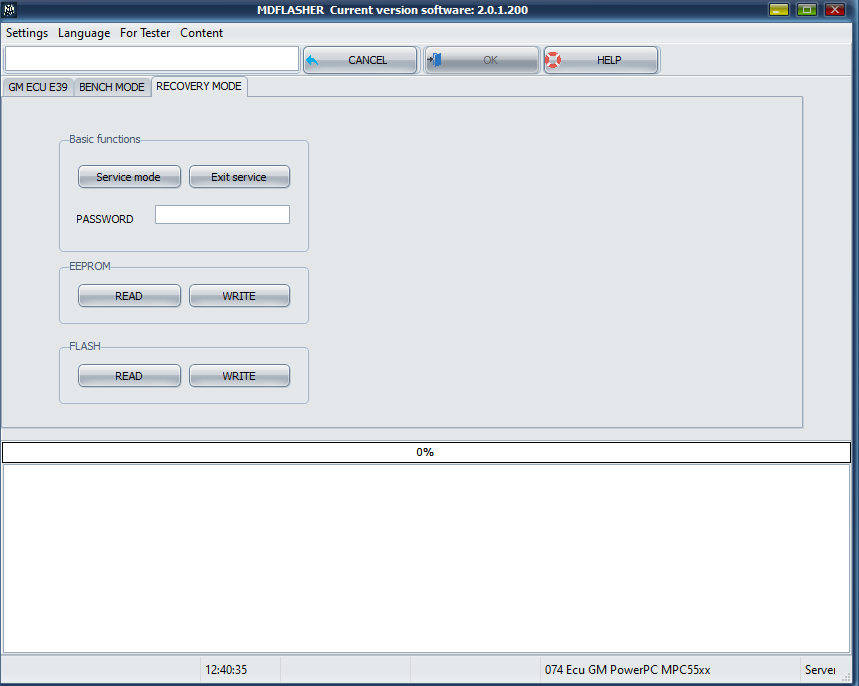

Снимок экрана 2023-11-08 134940





1. Basic functions.



Read ID - чтение идентификационных данных ЭБУ.

Service mode - переводит ЭБУ в сервисный режим позволяющий получить полный доступ к Flash и EEPROM ЭБУ.

Перед работой необходимо нажать "Service mode" и дождаться сообщения об успешной загрузке.

Exit service - Выход с сервисного режима, так же из для выхода из сервисного режима достаточно на 5 секунд обесточить ЭБУ.





2. EEPROM.



Read - чтение EEPROM.

Write - запись EEPROM.





3. Flash.



Read - чтение Flash.

Write - запись Flash.











Cхема подключения на столе:





 ACDelco E39/E39A WIRING DIAGRAMS



JE39

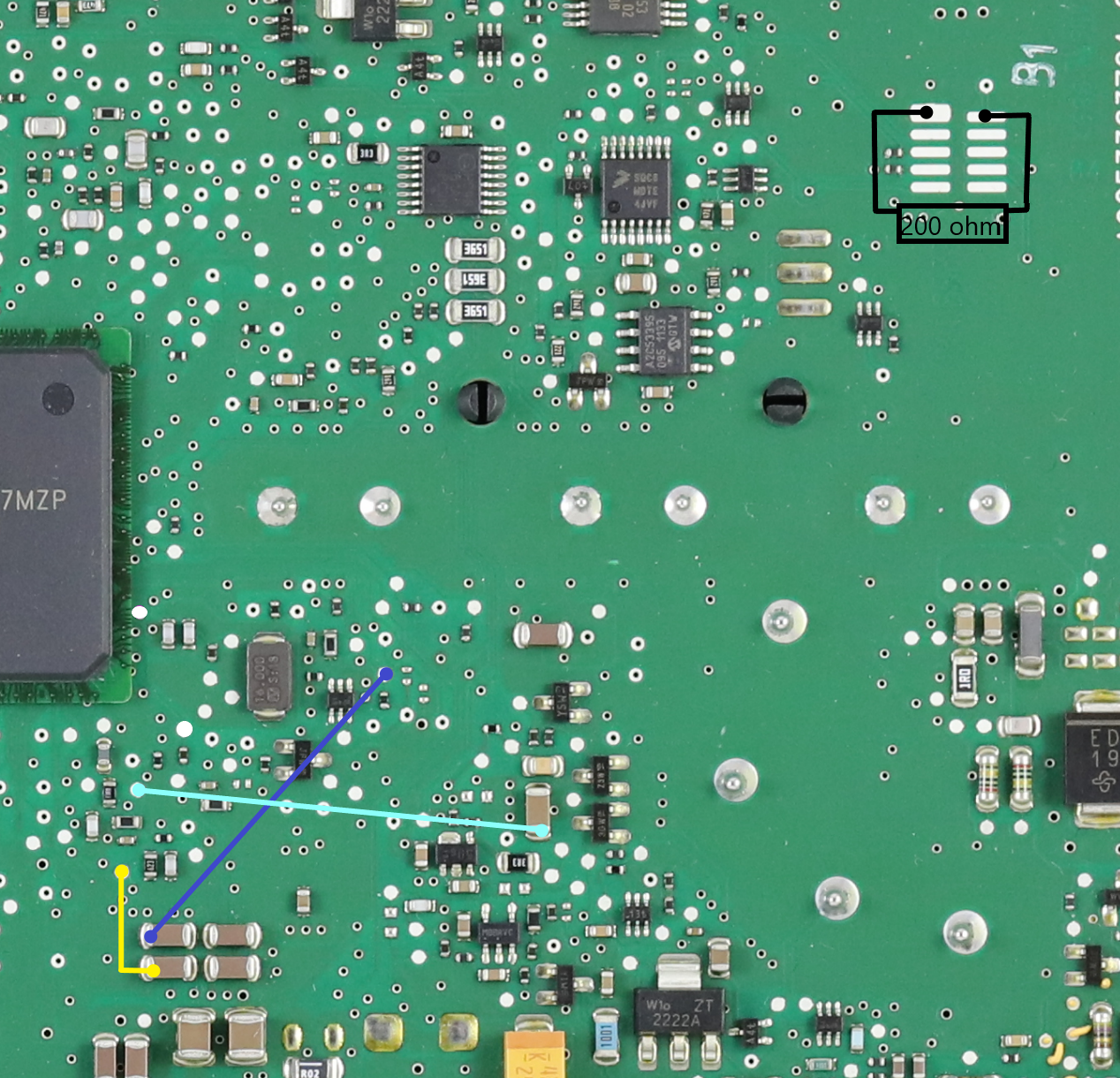

ACDelco E39 BOOTPIN RECOVERY

6







clip3022

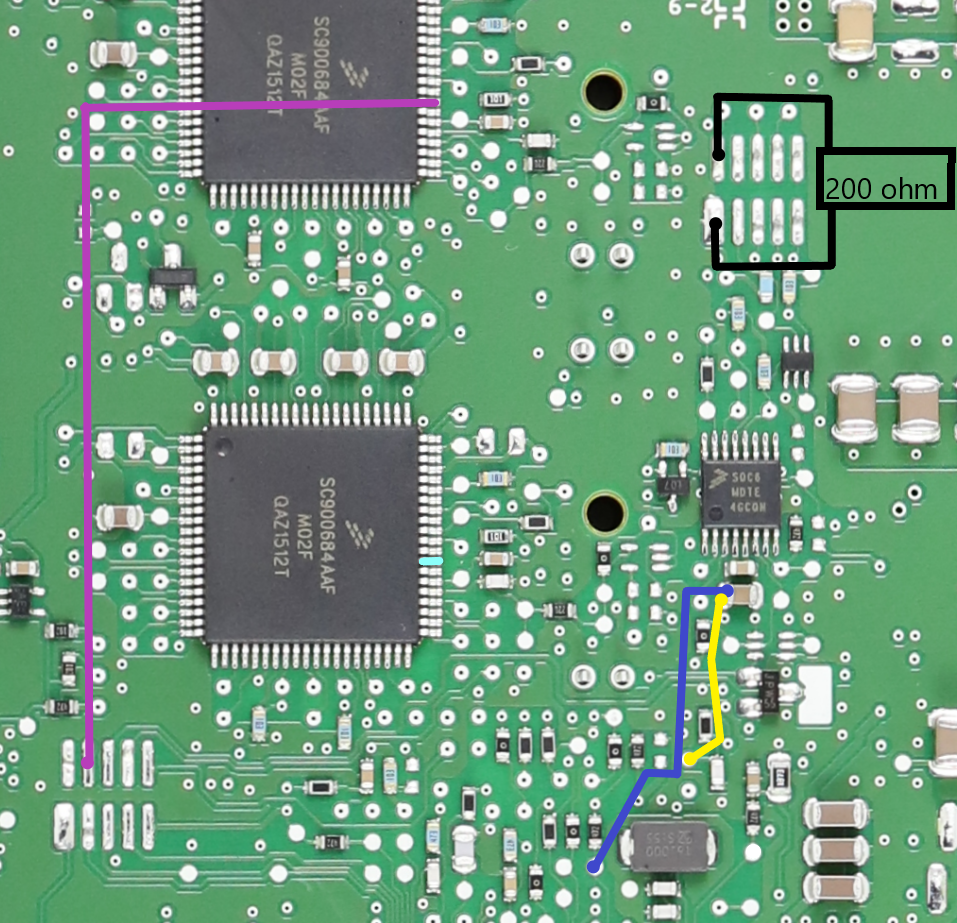

ACDelco E39A BOOTPIN RECOVERY

9





clip30341
