GAZ MIKAS 12.48



Данный модуль позволяет работать через прямое подключение к ЭБУ по KLine с блоками управления MIKAS12, устанавлеваемых на автомобили GAZ.

Данный модуль позволяет производить чтение и запись  FLASH и EEPROM.







Поддерживаются два типы ЭБУ с процессорами:



XC2286 Размер прошивок FLASH памяти 851968 байт

XC2765 Размер прошивок FLASH памяти 851968 байт

XC2768 Размер прошивок FLASH памяти 1114112 байт









Внимание!  Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,

необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.







Функционал модуля:



1. Стандартные опции:



Идентификация - производит чтение Идентификационных данных.

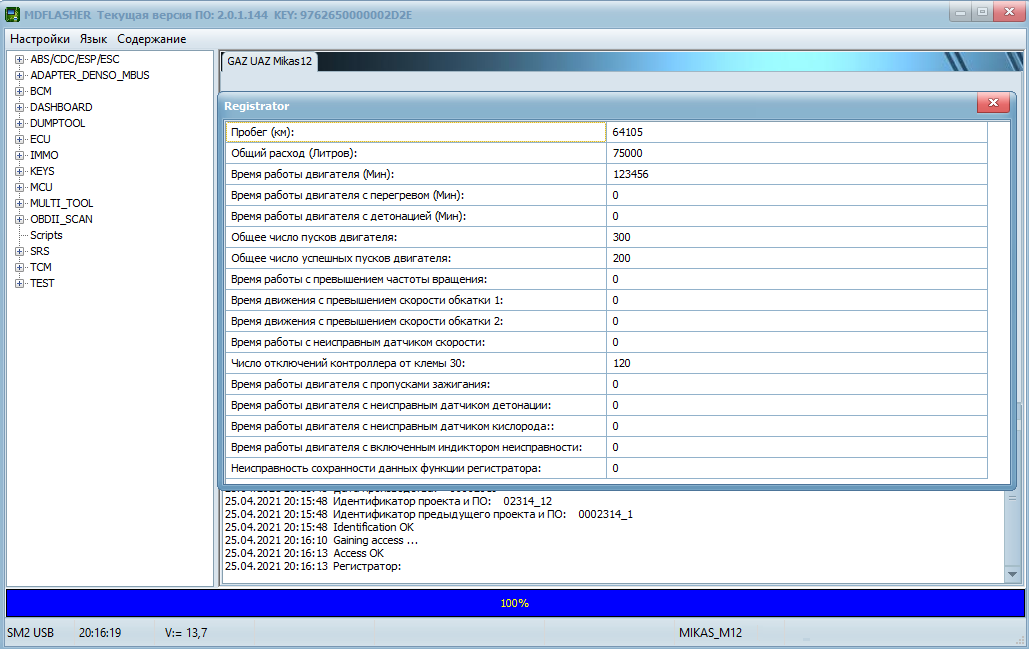

Чтение регистратора - читает данные регистратора  ЭБУ.







image_2021-04-25_20-16-55







Прочитать DTC - прочитать ошибки ЭБУ.

Очистить DTC - очистить ошибки ЭБУ.

Сброс - сброс ЭБУ как по включению.

Инициализация - выполняет инициализацию ЭБУ после перезаписи.

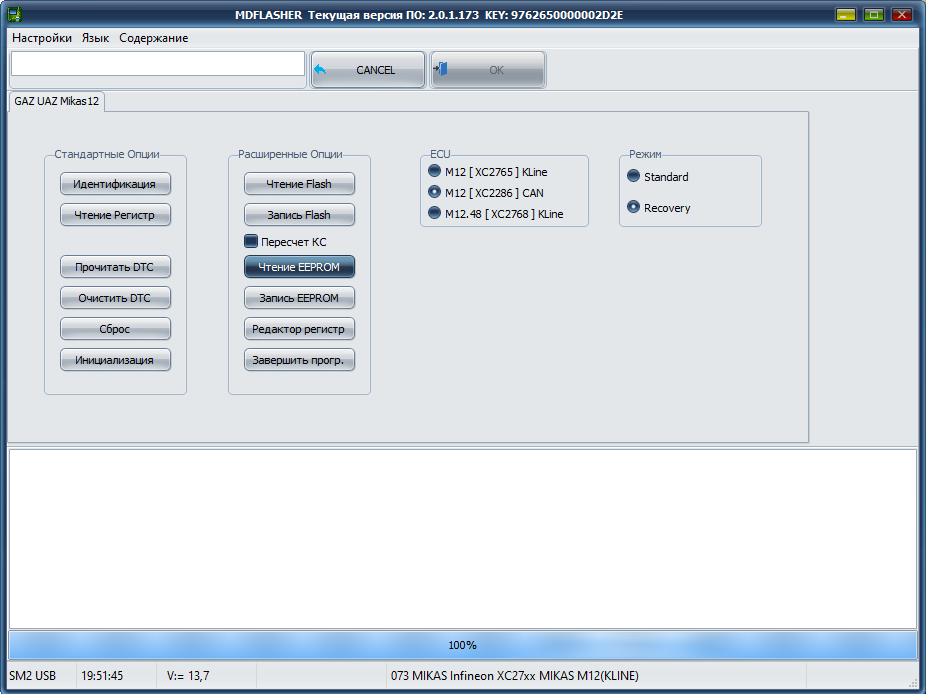

image_2023-04-18_19-52-01







2. Группа расширенные опции:



Чтение FLASH - производит чтение FLASH ЭБУ.

Запись FLASH- записывает FLASH.



ВАЖНО!



Если по каким то причинам ЭБУ не вышел из процедуры программирования, необходимо повторить процедуру программирования удерживая кнопку Ctrl.





ВАЖНО!



Если после записи в ЭБУ прошивки появляется "ошибка ПЗУ" , необходимо считать прошивку с ЭБУ установить галочку "пересчет КС" и снова записать в ЭБУ.



ВАЖНО!



В некоторых случаях после процедуры чтения/записи может потребоваться отключение АКБ.





Чтение EEPROM - производит чтение EEPROM.

Запись EEPROM - записывает EEPROM.

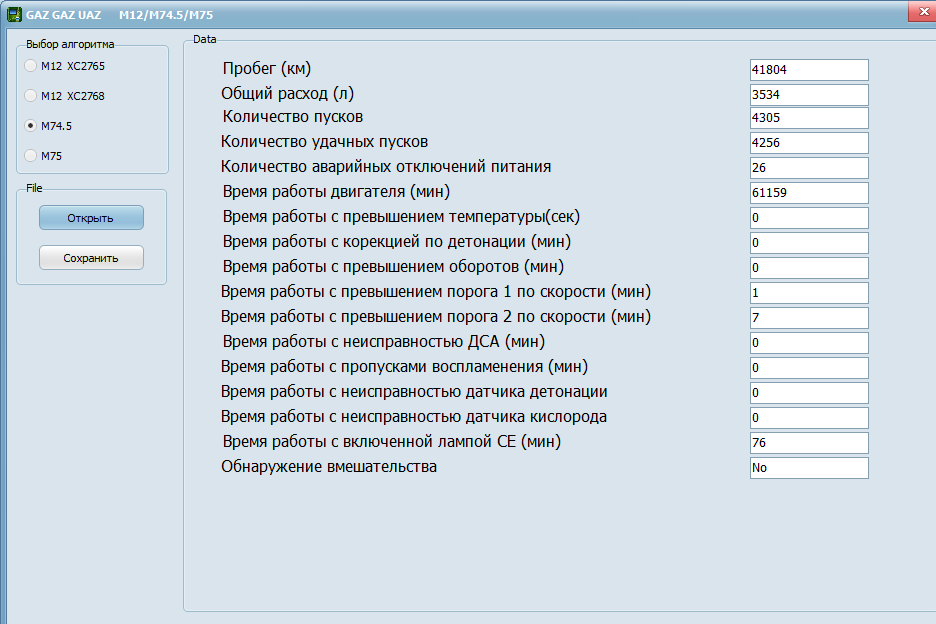

Редактор регистора - позволяет редактировать данные регистратора.

Завершение программирования- выполняет функцию завершение программирования, если ЭБУ по какимто причинам не вышел из процедуры программирования.





image_2021-06-02_18-00-14







3. Режим:

В случае повреждения данных в ЭБУ его можно востановить в BSL режиме. Для этого необходимо переключить режим Recovery.





recovery







Схема подключения на столе:







MIKAS 12 CAN XC2286





MIKAS .12



ВАЖНО!



Для перевода ЭБУ в BSL режим необходимо подать +12V одновременно на питание ЭБУ и Boot Pin.











MIKAS 12 XC2765



МИКАС 12 1











MIKAS 12.48



микас 12.4811





Схема перевода ЭБУ в BSL режим используя Denso адаптер.



ВАЖНО!



Denso адаптер и адаптер J2534 должны быть подключены к одному ПК, дополнительное питание на Denso адаптер не подавать.









1. MIKAS 12 XC2765X



TIP113











2. MIKAS 12 XC2768



Tip233

















3. MIKAS 12.48  XC2768



Микас 12.48
