Kia Hyundai SIMK-43(KLINE)/SIMK-43(CAN)/SIM2K-47



 Данный модуль позволяет работать через разъем OBDII по CAN шине и K Line с блоками управления бензиновых двигателей,

устанавливаемых на автомобили KIA и HYUNDAI.



Данный модуль позволяет производить чтение и запись калибровок и управляющей программы через OBDII разъем автомобиля для ЭБУ





SIMK-43         Размер прошивок FLASH памяти   512 КБ (524 288 байт)

SIM2K-47       Размер прошивок FLASH памяти   512 КБ (524 288 байт)





Внимание!  Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,

необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.

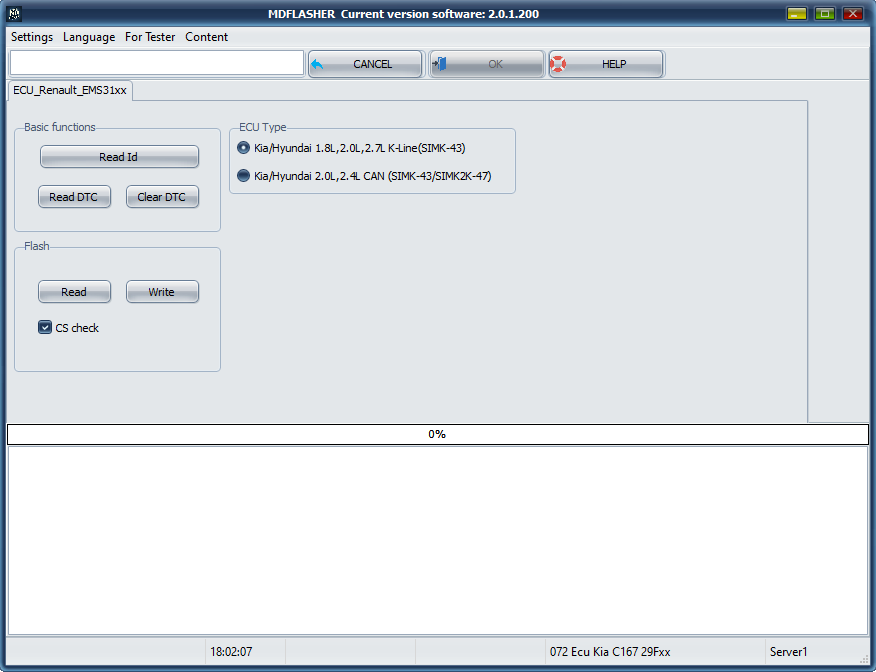

Снимок экрана 2023-11-08 132522





Функционал модуля:



1. Basic functions.

 Позволяет производить чтение Идентификационных данных, чтение ошибок и очистку ошибок.





2. Flash.

 Позволяет производить чтение/запись Флеш и пересчет контрольных сумм при записи Флеш в ЭБУ.







Если во время работы возникает ситуация, при которой блок иммобилайзера мешает обмену загрузчика с ЭБУ, рекомендуется производить работу с блоком "На столе", либо перемкнуть диагностическую линию в блоке иммобилайзера.



имобил 2.





Время чтения 8- 20 минут.

Время записи 2 - 5 минут.



Если при записи возникла ошибка, то выключите и снова включите зажигание и повторите запись.





Данные ЭБУ возможно перепрограммировать  работая на столе. Схемы подключения предоставленны ниже.







Cхема подключения на столе:





Simk431







SIMR43AV











SIm2k-47
