VAG Magneti Marelli 7GV



Данный модуль предназначен для работы в режиме BENCH или OBDII с ЭБУ Magneti Marelli 7GV и 4HV устанавливаемых на автомобили группы VAG.

Возможности модуля:

Чтение идентификации ЭБУ.

Чтение Flash.

Запись области калибровок с пересчетом контрольных сумм.

Чтение EEPROM.

Запись EEPROM.



Важно! После записи EEPROM необходимо обесточить ЭБУ на 5 минут, если этого не сделать, то не все области EEPROM будут перезаписаны.



В модуль встроен редактор IMMO DATA, позволяет переносить данные иммобилайзера и менять его статус.



Для того что бы проверить отключился ли иммобилайзер в ЭБУ, необходимо на столе подключить ЭБУ и проверить чтение,запись Flash. При активном иммобилайзере Flash считываться и записываться не будет.

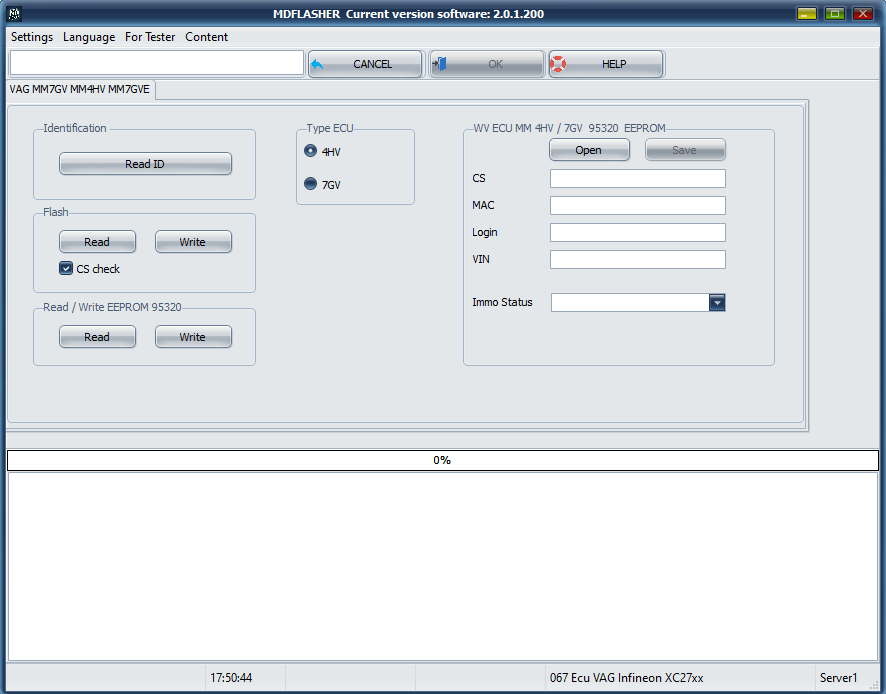

Снимок экрана 2024-11-27 175055







Функционал модуля:



1. Identification:



Read ID - чтение идентификационных данных.



2. Flash:



Read - чтение Flash ЭБУ.

Write - запись Flash ЭБУ.





3. Read/Write EEPROM 95320:



Read - чтение.

Write - запись.



4. Type - выбор типа ЭБУ.

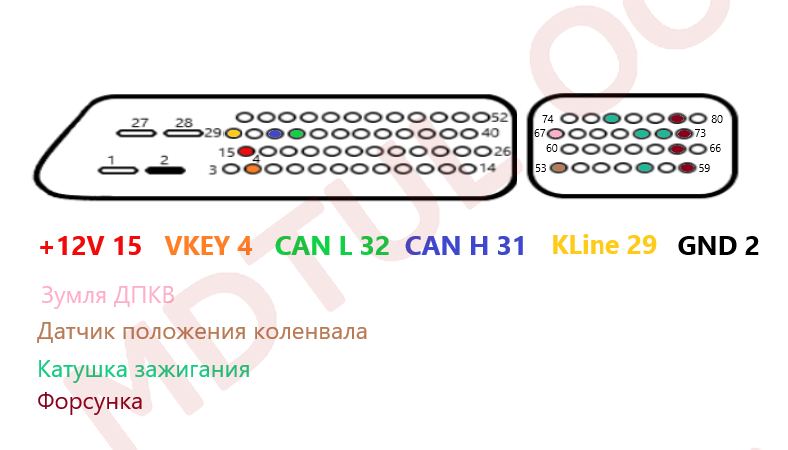

Внешний вид и схема подключения на столе.





4HV



1V



7GV



2V





VAG 10
