Renault/VAZ ABS/ESP Bosch OBDII



Renault/VAZ ABS/ESP BOSCH OBDII



Данный модуль позволяет работать через разъем OBDII по CAN шине с блоками ABS/ESP BOSCH 9.0-9.1 на базе микроконтроллеров TMS470, TMS570 с микросхемами EEPROM 95128/95320/95640 устанавливаемых на автомобилях концерна Renault, Dacia, Nissan, VAZ, что позволяет производить безопасную и полноценную работу по ремонту, восстановлению, замене данных блоков. Данные ЭБУ устанавливаются с 2014 года и по настоящее время.

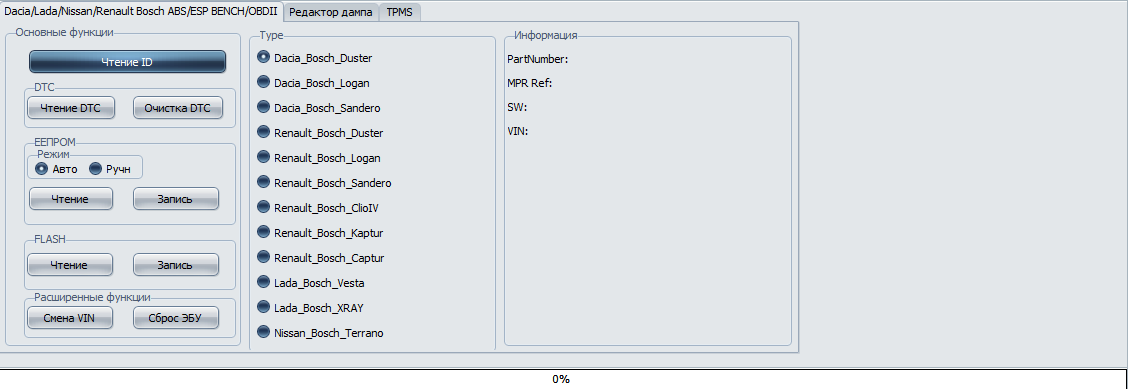

image_2023-10-08_18-02-50





Функционал модуля:





Основные функции:



Чтене ID - чтение идентификационных данных.



DTC:



Чтение DTC - чтение ошибок ЭБУ.



Очистка DTC - очистка ошибок ЭБУ.



EEPROM:



Чтение EEPROM - чтение внутреннего EEPROM процессора.



Запись EEPROM - запись внутреннего EEPROM процессора.



FLASH:



Чтение Flash- чтение Flash процессора.



Запись Flash - запись Flash процессора.



Расширенные функции:



Смена VIN - позволяет записать необходимый VIN номер.



Сброс ЭБУ- сброс ЭБУ.









Type - Выбор типа ЭБУ

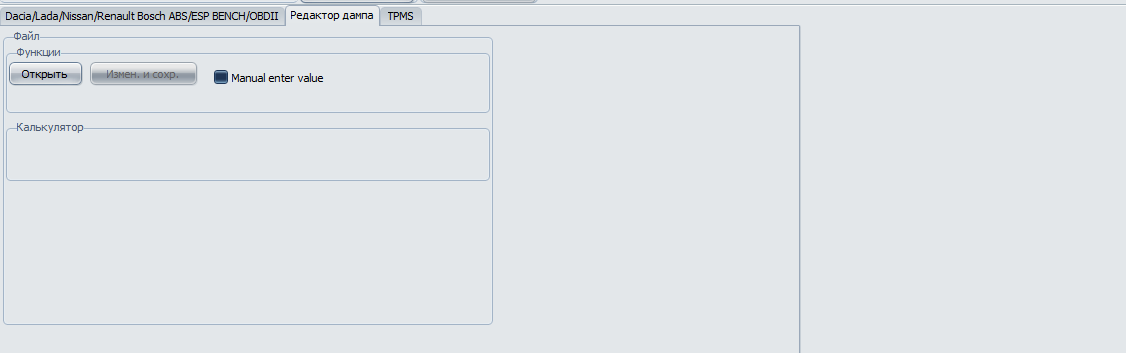

image_2023-10-08_18-03-03



Редактор файла EEPROM.

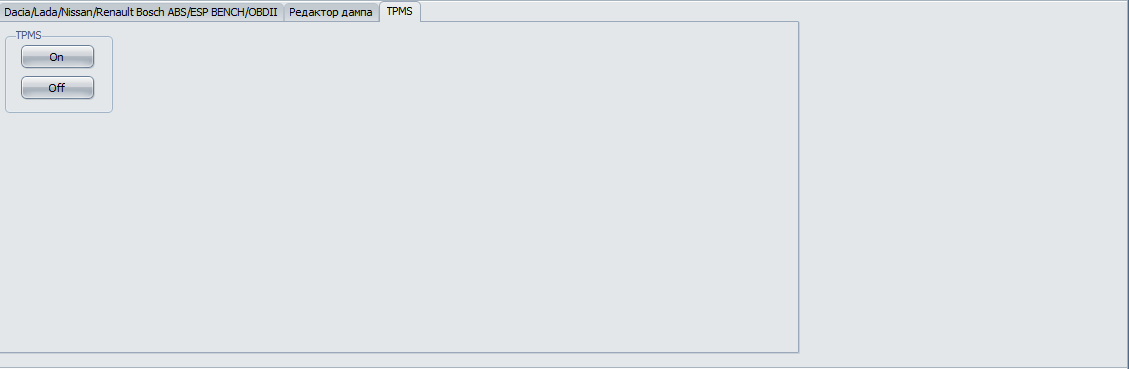

image_2023-10-08_18-03-12



TPMS - выключение функции TPMS в ЭБУ





















image_2023-10-08_18-04-31





Руччной выбор типа EEPROM/

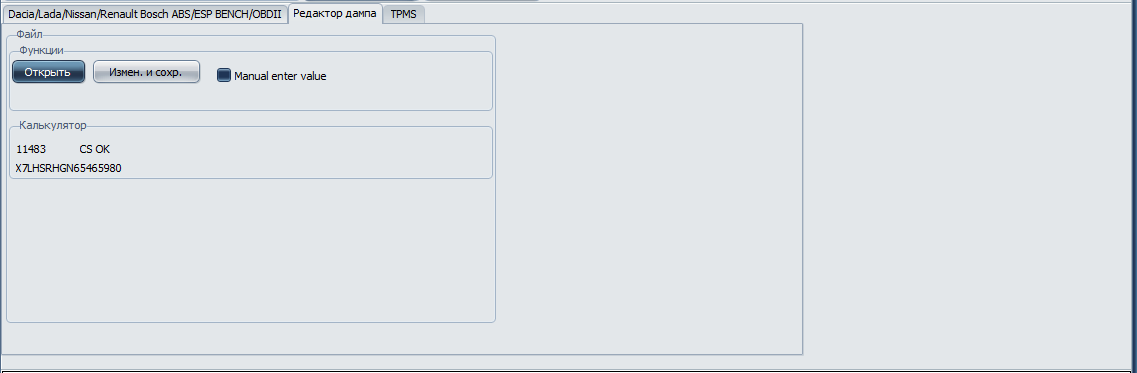

image_2023-10-08_18-05-51





Проверка файла EEPROM.

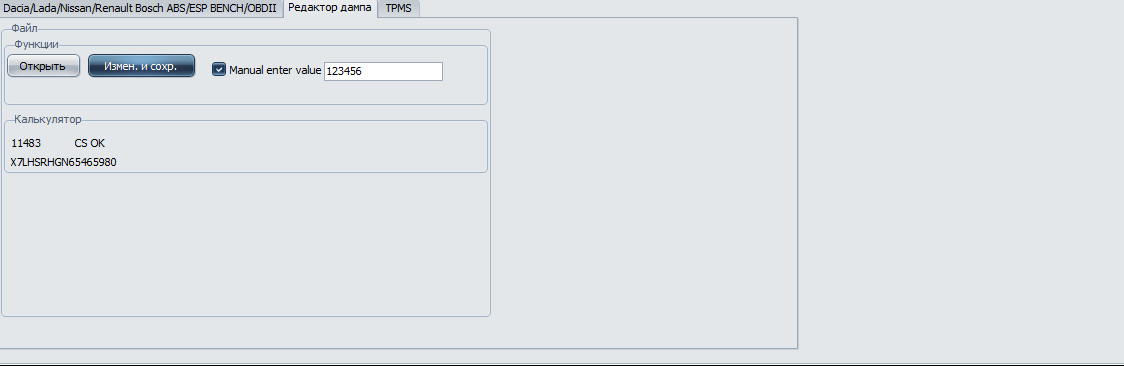

image_2023-10-08_18-06-18



Ручной ввод новых показаний.



















Модуль также делает резервное сохранение папку BACKUPS полностью автоматически и даже если Вы случайно после чтения удалили файл,

в папке backups Вы всегда найдете свою резервную копию подписанную с датой и временем.





Внимание!

Работа данным модулем полностью безопасна, в случае потери связи во время записи, например если сядет АКБ на ноутбуке или АКБ на автомобиле,

достаточно повторить процедуру записи и работоспособность будет восстановлена.



Процедура чтения\записи EEPROM занимает от 7 до 15 секунд, в зависимости от типа микросхемы памяти в ЭБУ и используемого адаптера.







Внешний вид блока.







image_2021-03-04_20-54-58







Схема подключения на столе.

Bosch 4
