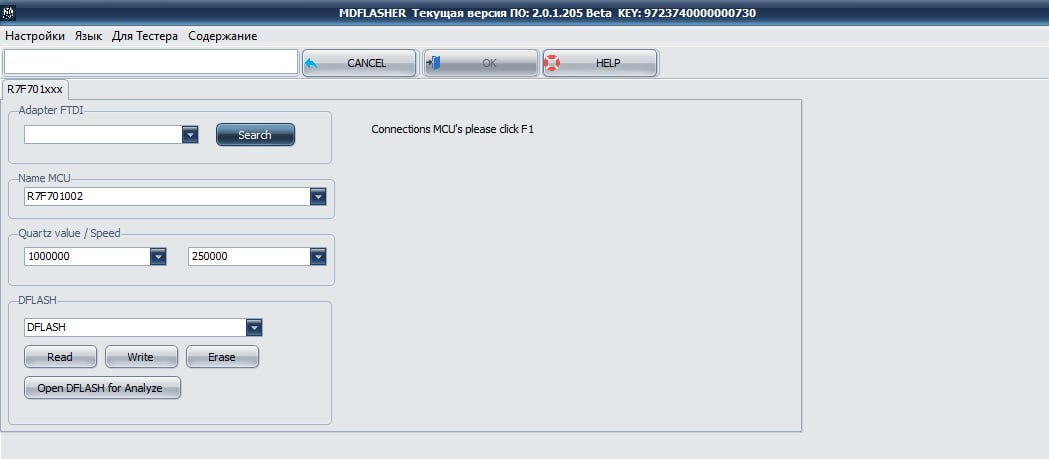

Adapter FIDI.



•Search - поиск адаптера.





Name MCU.

Название микроконтроллера.





Quartz value/Speed.

Выбор скорости обмена и значения кварца установленного на печатной плате.



DFLASH.



•Read - чтение DFLASH.

•Write - запись  DFLASH.

•Erase - очистка  DFLASH.

•Open DFLASH for Analyze - Открыть DFLASH для анализа.

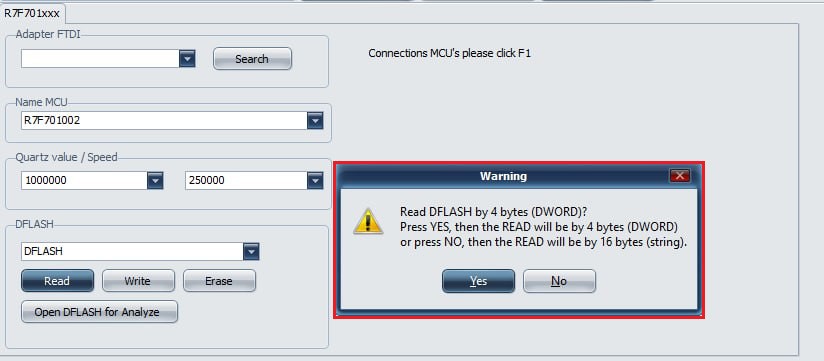

Прочитать DFLASH по 4 байта (DWORD)?

Нажмите ДА, тогда чтение будет по 4 байта (DWORD) или нажмите НЕТ, тогда чтение будет по 16 байтов (строка).

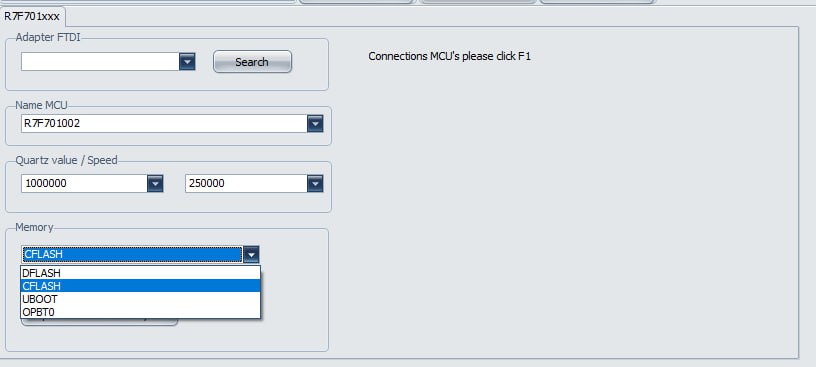

Memory.

Выбор типа памяти для работы.



Поддерживается работа с DFLASH, CFLASH, UBOOT, OPBT0, Code FLASH, User boot.

С  последним нужно быть крайне осторожным , запись неверного значения может заблокировать микроконтроллер.
