Данный модуль предназначен для работы с микроконтроллерами Fujitsu через UART используя Denso адаптер.
Для работы с модулем необходимо подключить Denso адаптер, и во вкладке "FTDI" нажать Поиск.
Выбрать Dual RS232 B.

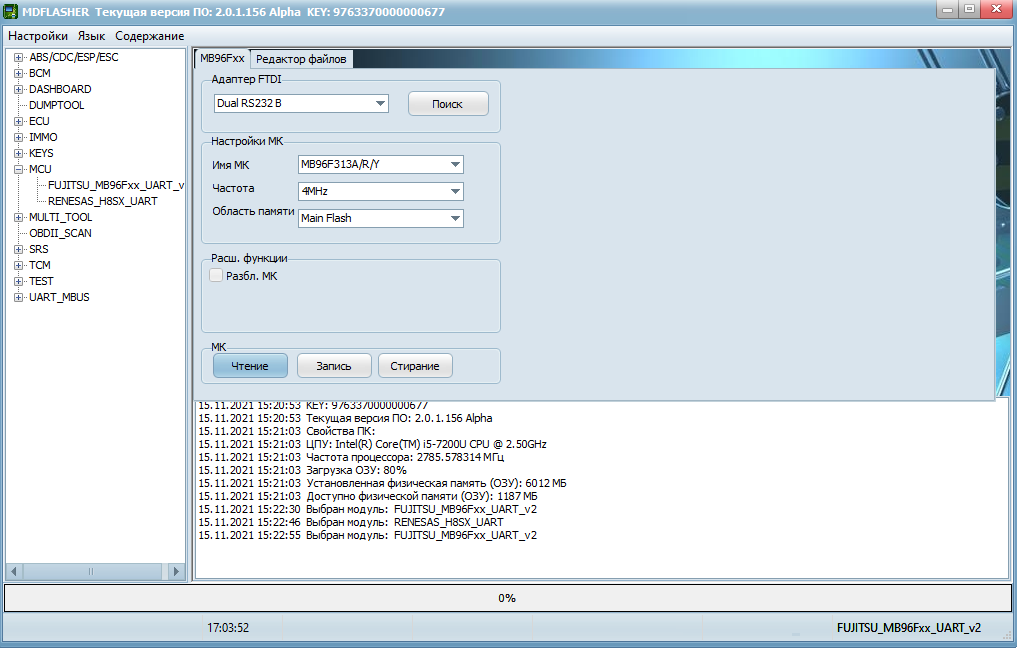

Работа с микроконтроллером:
1. Выбираем тип МК.
2. Выбираем частоту кварца в соответствии с частотой кварца МК.
3. Выбираем область данных с которыми необходимо произвести действие.
4. Если микроконтроллер защищен от чтения, установите галочку "Расширенные функции". Вам будет предложено выбрать пароль для МК либо ввести свой.
5. Произвести необходимые действия с микроконтроллером ( Чтение, Запись, Стирание).
6. Если не стирается с первого раза и Вы получаете ошибку при записи/стирании "ERASE FLASH: NOT OK"
необходимо просто повторить процедуру.

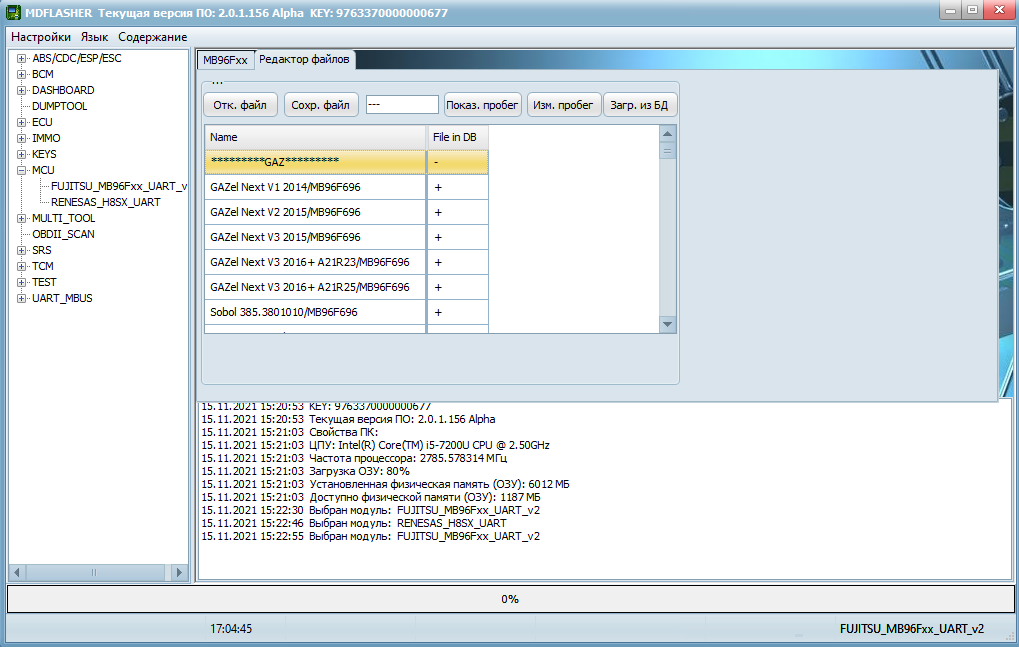

Редактор файлов.
Для редактирования файлов необходимо загрузить файл, в списке возможных алгоритмов выбрать Ваш, нажать "Показать пробег".
В случае если показанный пробег совпадает с Вашим, можно ввести необходимый пробег и нажать "Изменить пробег".
Также имеется база файлов.
Если рядом с названием панели под надписью "File in DB" стоит знак "+" , то можно нажать кнопку "Загрузить из БД" и в редактор будет загружен
файл соответствующий выбранной панели, далее с ним можно производить действия (Показать пробег, Изменить пробег, Сохранить файл).
