Lada Vesta OBDII



LADA Vesta OBD

Модуль предназначен для работы с панелями приборов автомобилей LADA Vesta через разъем диагностики.



Поддерживаются следующие панели приборов:

8450007022

8450030825

8450032207

8450032268

8450032284

8450032556

8450033768

8450033767



Поддерживаемые функции:

Изменение показаний одометра

Отключение синхронизации пробега с блоком ABS/

Чтение PFLASH/Запись PFLASH (область загрузчика не пишется!)

Чтение DFLASH

Обновление прошивки панели на последнюю (рекомендация завода изготовителя, нормально показывает датчик температуры, включается подсветка при ДХО и прочие исправления сделанные заводом изготовителем в ПО)



Изменение конфигурации панели приборов:

Автоматическая трансмиссия(ВКЛ./ВЫКЛ.)

Круиз контроль/ограничитель скорости(ВКЛ./ВЫКЛ.)

Контроль давления в шинах(ВКЛ./ВЫКЛ.)

Электроусилитель рулевого управления (ВКЛ./ВЫКЛ.)

ABS(ВКЛ./ВЫКЛ.)

SRS(ВКЛ./ВЫКЛ.)

Чтение - Запись VIN номера

Чтение - Запись данных расширенной конфигурации (Меняете на свой страх и риск !!!!)

Чтение и запись пробега производится через диагностический разъем автомобиля Работа с этими панелями полностью безопасна. Для работы необходимо наличие адаптера J2534. Рекомендуемый адаптеры SMS-Dilaink, Chipsoft J2534 Lite/Mid/Pro, Scanmatik 2/Pro.





Запустите программу и подключите адаптер J2534 к свободному USB порту вашего компьютера. Нажмите Настройки, в открывшемся окне выберите пункт Настройка адаптера J2534 и в следующем открывшемся окне выберите J2534 устройство, которое используете для работы. Выбранный адаптер отобразится в нижней левой части основного окна программы

Подключите адаптер J2534 к диагностическому разъему автомобиля, проверив качество произведенного соединения. Выберите модуль LADA VESTA OBD.



Включите зажигание и нажмите кнопку Read ID

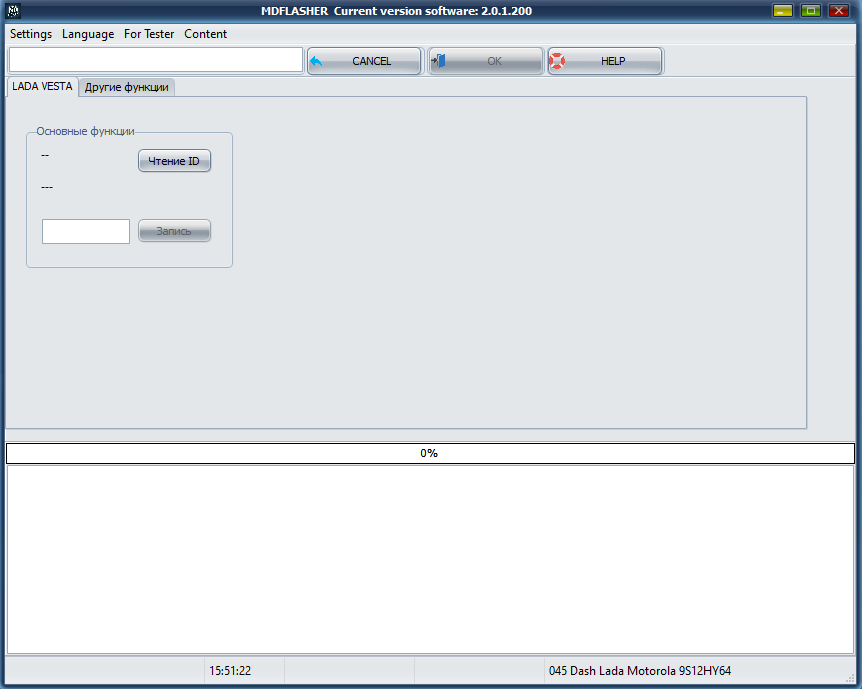

Снимок экрана 2023-12-02 231217







Программой будет прочитан каталожный номер (Part Number) панели, версия ПО (Software version) и текущий пробег в панели и блоке ABS.

На данных автомобилях имеется активный дубль пробега в блоке управления ABS, что не позволяет изменить пробег в панели приборов без вмешательства в блок ABS или без блокировки этого дубля.

Для проведения процедуры НЕОБХОДИМО УБЕДИТЬСЯ что пробег в панели приборов и блоке ABS СОВПАДАЮТ!!!



Если пробеги совпадают

Введите требуемый пробег в окно установки пробега и нажмите кнопку Write





На данном этапе программа выведет запрос в следующем диалоговом окне.

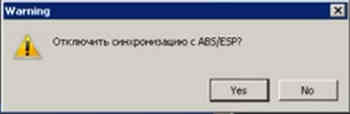

clip0059







Если в блоке ABS вы изменили ранее другими средствами то нажмите кнопку No.

Если никаких действий с блоком ABS не выполнялось, то нажмите Yes для продолжения

Предварительно программой будут вычитаны DFLASH, PFLASH и сохранены в директории С:/Имя пользователя/Мои документы/MDFLASHER/Backups.









После чего программой будет выполнено стирание и запись Flash в автоматическом режиме. Не выполняйте никаких действий с автомобилем и программой и дождитесь выполнения данных операций. В конце процесса программой будет выведено следующее информационное окно-подсказка.

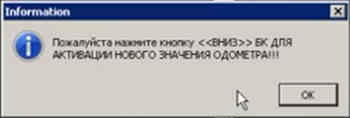

clip0061





Последуйте указанию программы и кратковременно нажмите кнопку «Вниз» бортового компьютера для активации нового пробега в панели приборов.





Lic_45_pic1





После этого нажмите кнопку Ok.

Дождитесь пока программа завершит активацию нового пробега. О результате успешного завершения программа сообщит следующим диалоговым окном.

Для проверки правильности записанного пробега нажмите кнопку Read ID



Если пробеги не совпадают:



Внимание!

Если у вас при нажатии на кнопку для переключения бортового компьютера, пробег сбрасывается (значение становится меньше, либо больше чем текущее),

значит в панели прошита PFLASH.

Для того чтобы вернуть работоспособность в нормальное состояние необходимо записать родной файл PFLASH.bin - родной файл PFLASH ( если вы ранее делали данную панель посмотрите в папке C:\Users\Администратор\Documents\MDFLASHER\Baskups\

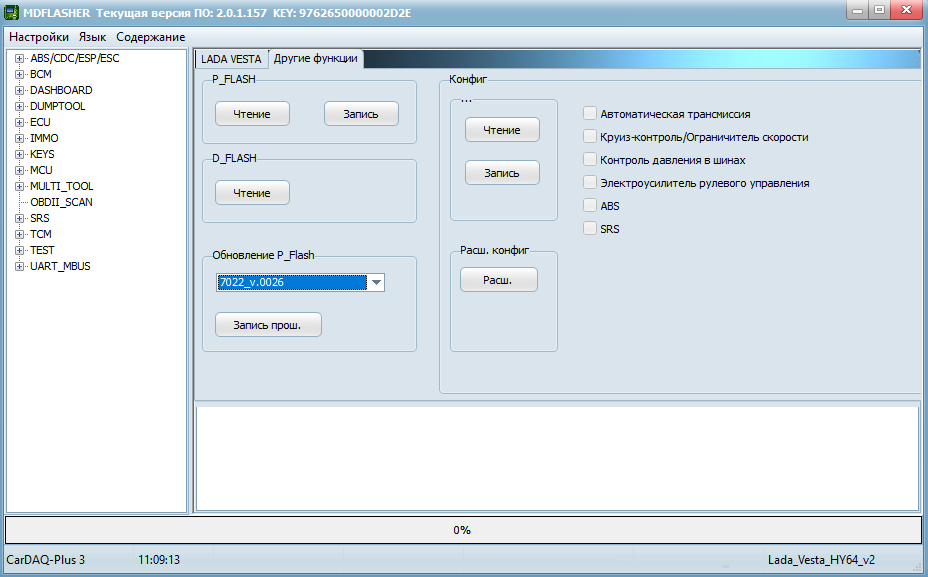

image_2021-11-30_11-09-23







Для этого перейдите на вкладку Other function и выберите номер своей панели 0825_27 или 7022_26, 7022_28 и т.д. где 0825 и 7022 обозначают последние 4 цифры парт номера панели , а _26 - номер программного обеспечения.



Внимание!

Даунгрейд или апргейд по программному обеспечению при НЕПРАВИЛЬНОМ ВЫБОРЕ ВЫВЕДЕТ ПАНЕЛЬ ПРИБОРОВ ИЗ СТРОЯ!!!

ВНИМАТЕЛЬНО выбирайте парт номер и софт!!!

Если панель 8450030825 будет с прошивкой 0022 ни в коем случае не записывайте в неё считанную диагностическим методом прошивку 0022. Панель выйдет со строя, так как в прошивке 0022 с завода имеется "ошибка" приводящая к самостиранию сектора.

В данные панели можно записывать только прошивки 0027 или 0019.

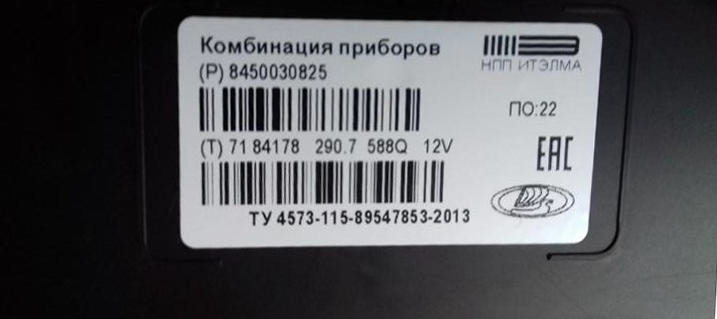

Вот пример стикера, расположенного на задней крышке такой панели.

clip0064









Нажмите кнопку Write fw для восстановления панели до заводского состояния и дождитесь окончания процесса обновление прошивки.

Далее снова нажмите кнопку Read ID. Если пробег синхронизировался, то на панели и в ПО Вы увидите одинаковые цифры.

Также возможно, что на панели и в ABS будет пробег одинаковый, а в ПО будет показывать разный. Необходимо проехать немного для того, чтобы произошла синхронизация (или записать пробег "0"км через программу - для этого вписываете 0 км , при вопросе о том что: "Отключить синхронизацию с ABS/ESP?" отвечаете "НЕТ").



Внимание!

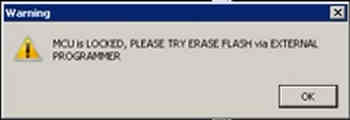

Если процессор панели закрыт, то восстановить можно только внешним программатором на столе. В таком случае после нажатия кнопки Write fw программа выдаст окно с информацией о том. что процессор закрыт.



clip0066

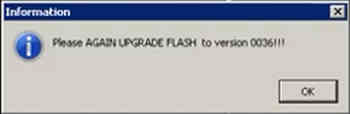

Если после нажатия кнопки Read ID откроется следующее диалоговое окно



clip0067



то версия ПО вашей панели устаревшая и требует обновления. Для этого перейдите на вкладку Other function, выберите номер своей панели 0825 и соответствующий софт (например для панели 0825 версия ПО 0022 будет показан номер для обновления 0825_0027) Нажмите кнопку Write fw.

Для выполнения дополнительных операций также перейдите на вкладку модуля Other function.

Модуль позволяет произвести следующие операции:

Чтение PFLASH/Запись PFLASH (область загрузчика не пишется!)

Чтение DFLASH

Обновление прошивки панели на последнюю (рекомендация завода изготовителя, нормально показывает датчик температуры, включается подсветка при ДХО и прочие исправления сделанные заводом изготовителем в ПО)

Модуль позволяет производить изменение конфигурации панели приборов для активации/деактивации следующих опций:

Автоматическая трансмиссия(ВКЛ./ВЫКЛ.)

Круиз контроль/ограничитель скорости(ВКЛ./ВЫКЛ.)

Контроль давления в шинах(ВКЛ./ВЫКЛ.)

Электроусилитель рулевого управления (ВКЛ./ВЫКЛ.)

ABS(ВКЛ./ВЫКЛ.)

SRS(ВКЛ./ВЫКЛ.)

Считайте текущую конфигурации панели нажав кнопку Read раздела Config.

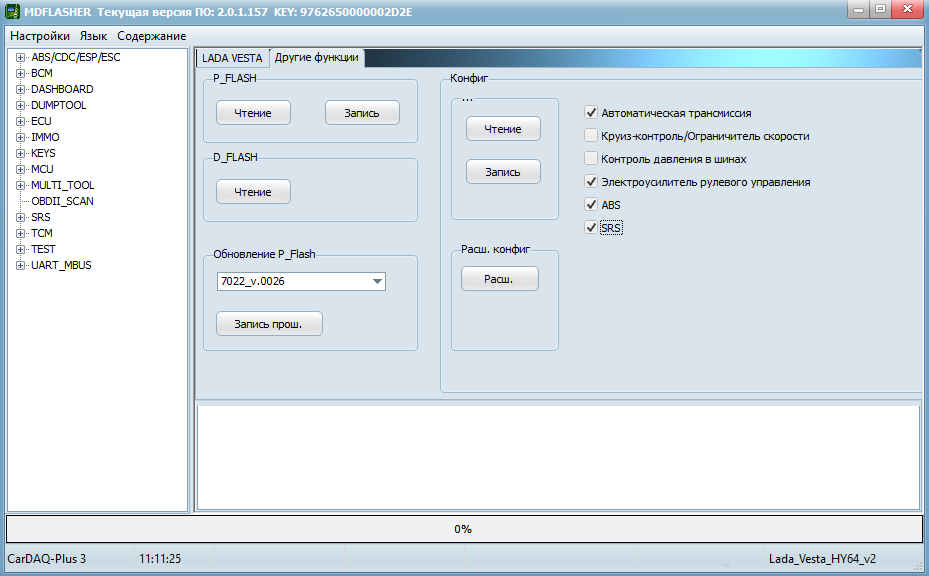

image_2021-11-30_11-11-36







Для изменения конфигурации установите галочки напротив требуемых вам опций и нажмите кнопку Write раздела Config. .

Вы также можете ознакомиться с видео работы данным модулем на нашем канале.



Также имеется работа с расширенной конфигурацией.



Расширенная конфигурация Веста





Данная вкладка позволяет прочитать полную информацию в файл.

Записать полную информацию из файла.

Загрузить конфигурацию с CFLASH.

Прочитать VIN записать VIN.





Схема подключения на столе:





Для работы с панелью приборов на столе без ЭБУ и АБС необходимо нажать клавишу Ctrl и не отпуская ее, нажать кнопку Read ID(Чтение ID)



Lic_45_pic2



Переключение бортового компьютера осуществляется замыканием на массу.
