Denso Bootloader SH705x



Данный модуль позволяет работать с ЭБУ производства Denso, с бензиновыми и дизельными двигателями, которые могут быть установлены на автомобили

Mitsubishi, Nissan, Subaru, Suzuki, Opel, JLR.

Поддерживаются ЭБУ с процессорами SH7058/SH7058S/SH7059.

Поддерживается чтение / запись EEPROM автомобилей Mitsubishi, Suzuki, Opel.

Работа производится на автомобили через разъем OBDII или на столе.

Поддерживается проверка и коррекция контрольных сумм.

Время чтения / записи Flash от 1 до 5 минут в зависимости типа ЭБУ.

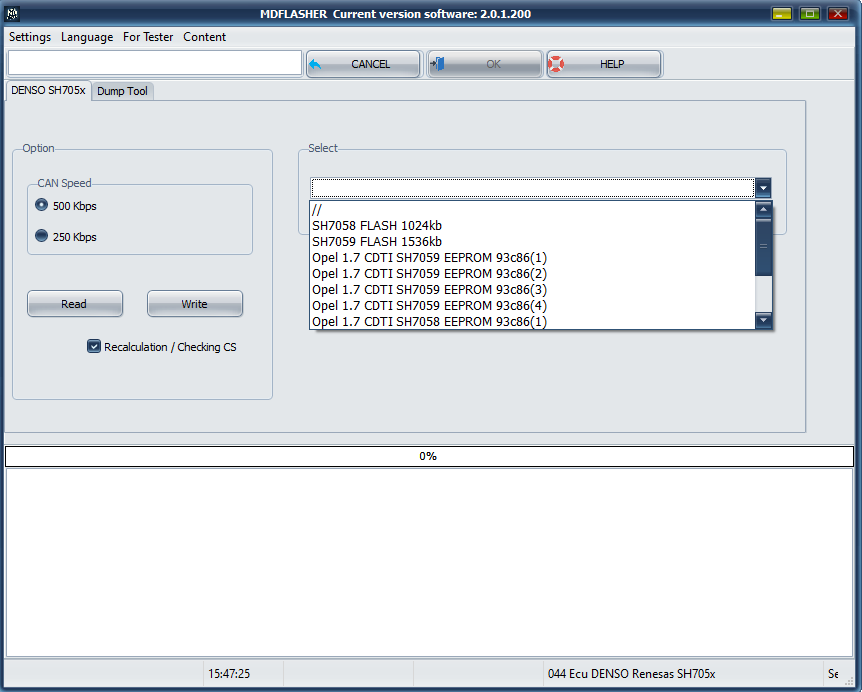

Снимок экрана 2023-11-07 194132







1.Option.



CAN Speed - позволяет выбрать на какой скорости работает ЭБУ 250-500 kbps.

Read - чтение памяти.

Write - запись памяти.

Select - позволяет выбрать из выпадающего списка тип процессора и EEPROM с которым вы желаете работать.

Check CS - при установленном флаге производит проверку или пересчет контрольных сумм.







Схема подключения на столе:







Denso MAZDA 2 2010+ 1.5.





MAZDA 2 2010











 Denso MAZDA 3 2007 1.6 16V.



Mazda 3 2007









Denso MAZDA 3,5,6 RF7.



Denso Mazda356R7















MAZDA 6 2.2TD R2AC DENSO 64F7058,

SUBARU OUTBACK 2.0D NG/NN DENSO 64F7059,

MITSUBISHI DELICA D5 2.2DID 4N14 DENSO 64F7059,

MITSUBISHI OUTLANDER 2.2DID 4N14 DENSO 64F7059,

MITSUBISHI PAJERO >2009 3.2DID 4M41 DENSO 64F7058,

MITSUBISHI L200 >2009 2.5DID 4D56 DENSO,

MITSUBISHI ASX >2009 1.8DID 4N13 DENSO 64F7058.



MAZDA 62.2 R2A



















Denso MITSUBISHI 2.5 DID 136CV_L200, PAJERO-4D56_4M41, SUBARU FORESTER 2007 2.0D 150hp KH Denso 64F7058,

Denso NISSAN NAVARA, PATHFINDER 2.5DCI 174CV 2005-2009.



Denso MITSUBISHI 2.5 DID 136CV_L200_PAJERO-4D56_4M41_SUBARU FORESTER 2007 2.0D 150hp KH Denso 64F7058

















Denso OPEL 1.7CDTI 110CV,125CV.



Opel 1.7cd







Denso OPEL 3.0CDTI VECTRA C, SIGNUM 2005-2008



Denso OPEL 3.0CDTI VECTRA C, SIGNUM 2005-2008















SUZUKI 1.3_1.5_1.6 Denso 64F7055,64F7058



SUZUKI 1.3

















SUZUKI GRAND VITARA Denso 64F7055,64F7058



SUZUKI GRAND VITARA
