ACDelco E83

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 041 GM ACDelco E83 ECU BENCH/OBDII >

ACDelco E83



Данный модуль предназначен для работы с ЭБУ ACDelco E83, которые устанавливались на автомобилях концерна GM.

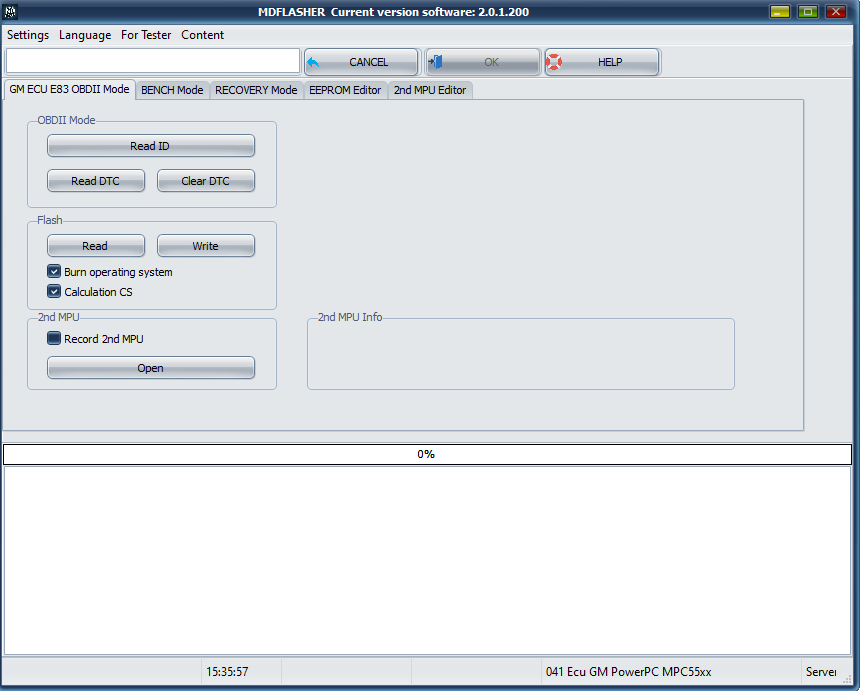

Вкладка OBDII Mode предназначена для работы на автомобиле диагностическим методом через разъем диагностики OBDII.

Снимок экрана 2024-11-27 153607









Функции вкладки:





1.OBDII Mode:



Read ID - чтение идентификационных данных ЭБУ.

Read DTC - чтение ошибок ЭБУ.

Clear DTC - сброс ошибок.









2. Flash:



Read - чтение полного образа Flash памяти ЭБУ. Считаной Flash достаточно для восстановления ЭБУ в режиме Recovery.

Write - запись калибровок, а если установить галочку "Burn operating system" перезапишет управляющую программу.



Установленная галочка "Calculation CS" включает пересчет контрольных сумм в области калибровок. Подсчёт контрольных сумм TorqSecurity модулем не производится.







3. 2nd MPU:



Опция служит для записи второго процессора. Калибровки для записи можно взять с SPS.

Для того чтоб записать второй процессор, перед записью основного необходимо установить галочку "Record 2nd MPU"и загрузить файл калибровок второго процессора нажав "Open".

При успешной загрузке в боксе 2nd MPU Info будет отображена идентификационная информация второго процессора.



image_2023-09-26_15-05-18

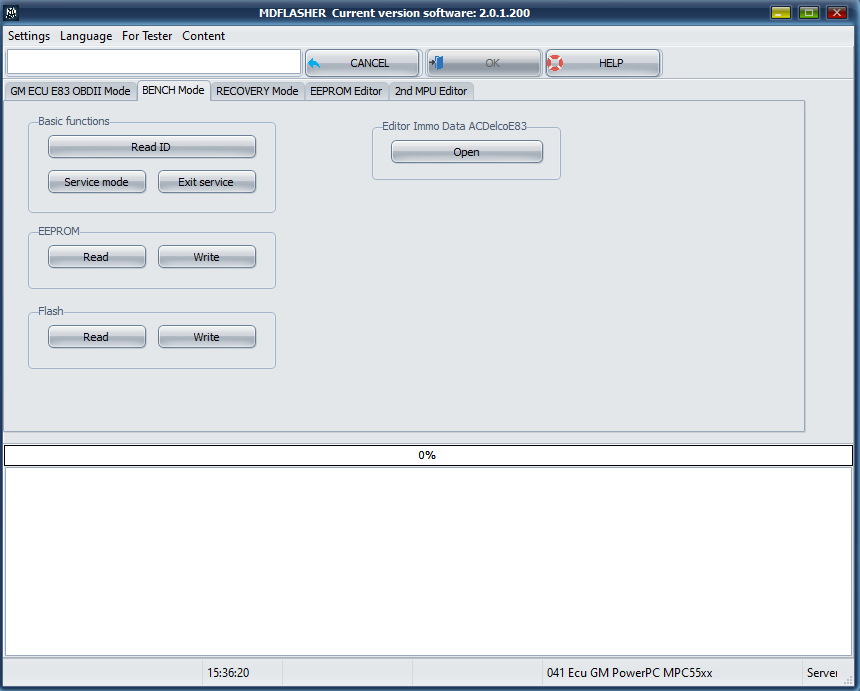

Вкладка BENCH Mode предназначена для работы с ЭБУ "на столе" при прямом подключении.



Снимок экрана 2024-11-27 153631



Снимок экрана 2024-11-28 181649



Функции вкладки:





1.Basic functions:



Read ID - Чтение идентификационных данных ЭБУ.

Service mode - Переводит ЭБУ в сервисный режим позволяющий получить полный доступ к Flash и EEPROM ЭБУ.

Перед работой необходимо нажать "Service mode" и дождаться сообщения об успешной загрузке.

Exit service - Выход с сервисного режима, так же из для выхода из сервисного режима достаточно на 5 секунд обесточить ЭБУ.







2. EEPROM:



Read - Чтение EEPROM.

Write - Запись EEPROM.







3. Flash:



Read - Чтение Flash.

Write - Запись Flash.

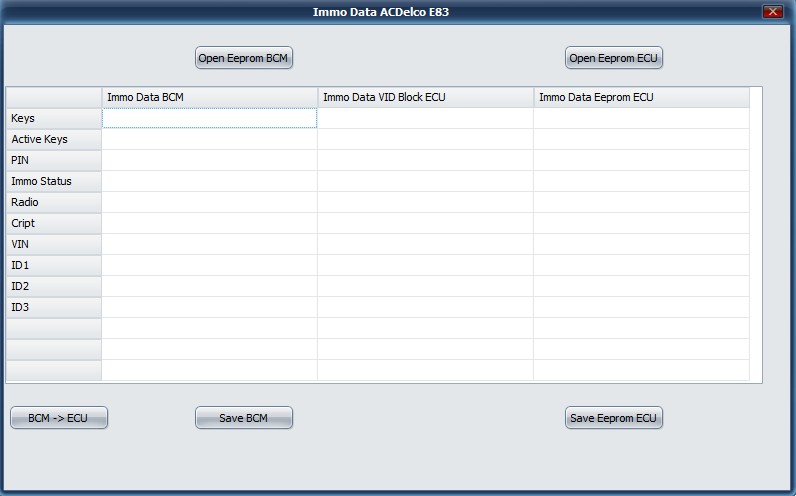

4. IMMO DATA - редактор Immo Data.

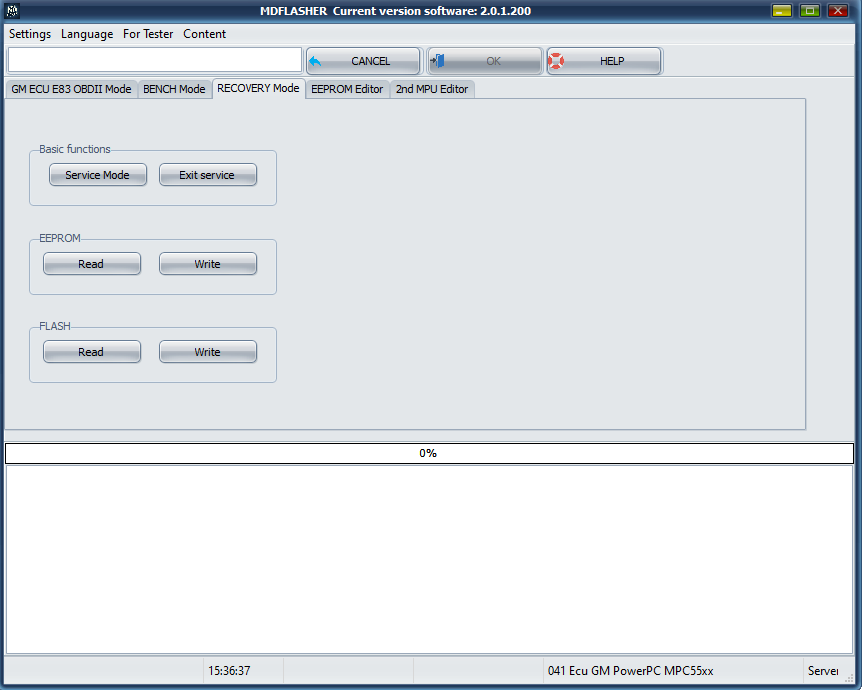

Вкладка RECOVERY Mode предназначена для работы с ЭБУ "на столе" при прямом подключении и доработке ЭБУ для восстановления,

в случае программного повреждения ЭБУ.



Снимок экрана 2024-11-27 153647







Функции вкладки:



1.Basic functions:



Service mode - Переводит ЭБУ в сервисный режим позволяющий получить полный доступ к Flash и EEPROM ЭБУ.

  Перед работой необходимо нажать "Service mode" и дождаться сообщения об успешной загрузке.

Exit service - Выход с сервисного режима, так же из для выхода из сервисного режима достаточно на 5 секунд обесточить ЭБУ.



2. EEPROM:



Read - Чтение EEPROM.

Write - Запись EEPROM.







3. Flash:



Read - Чтение Flash.

Write - Запись Flash.

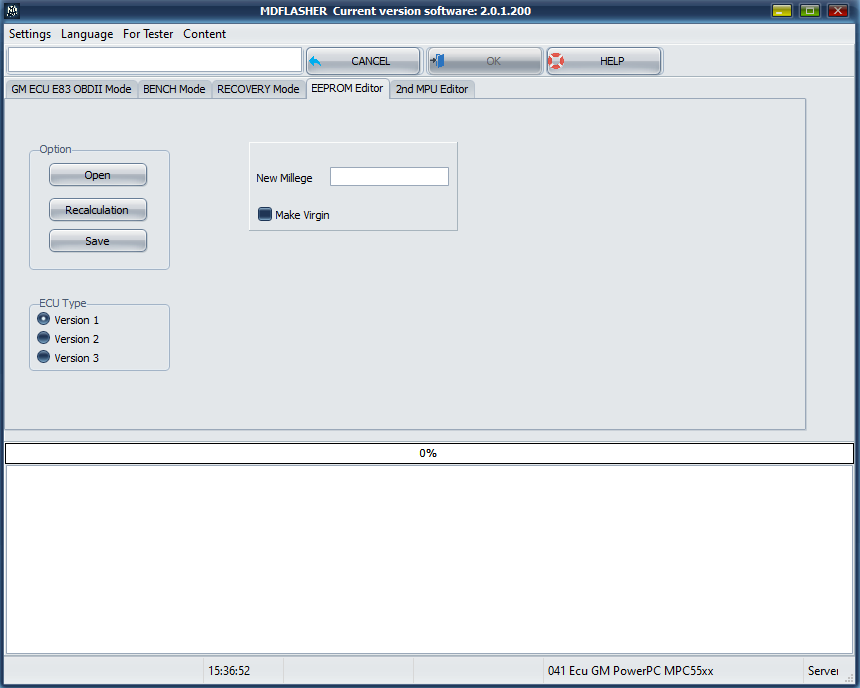

Вкладка EEPROM editor предназначена для работы с EEPROM.



Снимок экрана 2024-11-27 153702



1. Fille.



Open - открыть файл для редактирования.

Recalculation - пересчет показаний.

Save - сохранить файл для редактирования.





2. Ecu type -  выбор типа ЭБУ.





3. New Millege - ввод показаний пробега.



Позволяет изменять пробег в ЭБУ и сделать его "новым" под привязку, для этого нужно загрузить файл EEPROM(кнопка Open) установить галочку "Make Virgin",

нажать "Recalibration" и сохранить(кнопка Save) файл EEPROM.



Правильный размер EEPROM 0x8000.

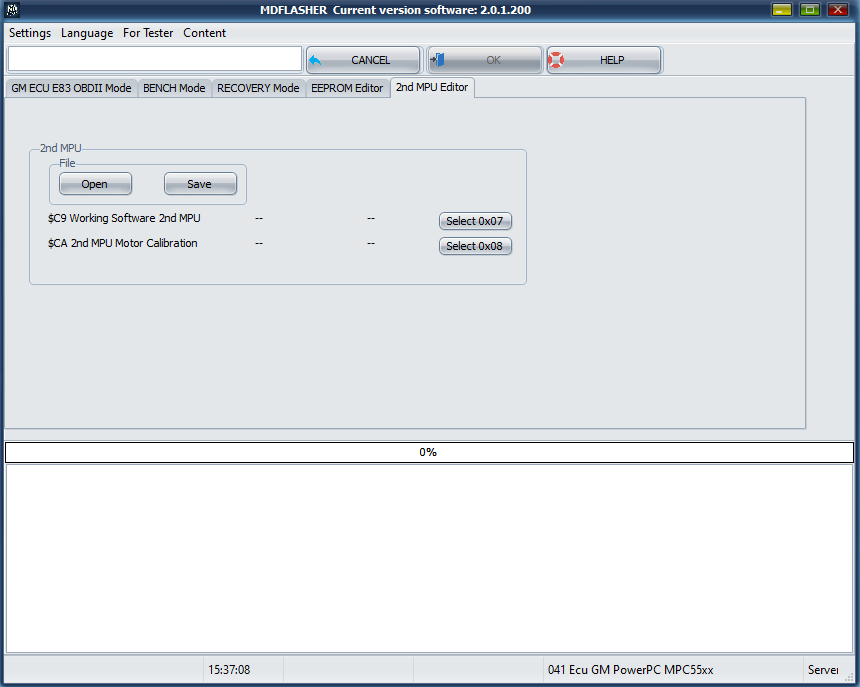

Вкладка 2nd MPU Editor служит для создания файла калибровок для второго процессора из отдельных калибровок полученных в SPS.



Снимок экрана 2024-11-27 153720



1. Fille.



Open - открыть файл для редактирования.

Save - сохранить файл для редактирования.









Для того чтоб создать файл, необходимо по очереди открыть 7 и 8 файл калибровок(кнопки Select 0x07 и Select 0x08) и нажать сохранить(кнопка Save) или предварительно открыв имеющийся файл калибровок(кнопка Open) и заменив в нем необходимую калибровку.



Для того чтоб узнать номер калибровки ее нужно открыть в Hex редакторе, 4 байт это номер калибровки.



Обратите внимание, файлы калибровок из SPS перед работой необходимо разархивировать, используя любой доступный архиватор.







image_2023-09-26_15-38-04









Cхема подключения на столе:





ACDelco E83 WIRING DIAGRAMS



ACDE83















ACDelco E83 BOOTPIN RECOVERY



83









clip3025
