IMMO_Hyundai_Kia_Read Pin Code



Данный модуль позволяет прочитать PIN Code иммобилайзера через разъем OBDII(только CAN версии) или при прямом подключении по CAN или KLine с блоков управления двигателей,

устанавливаемых на автомобили KIA и Hyundai.

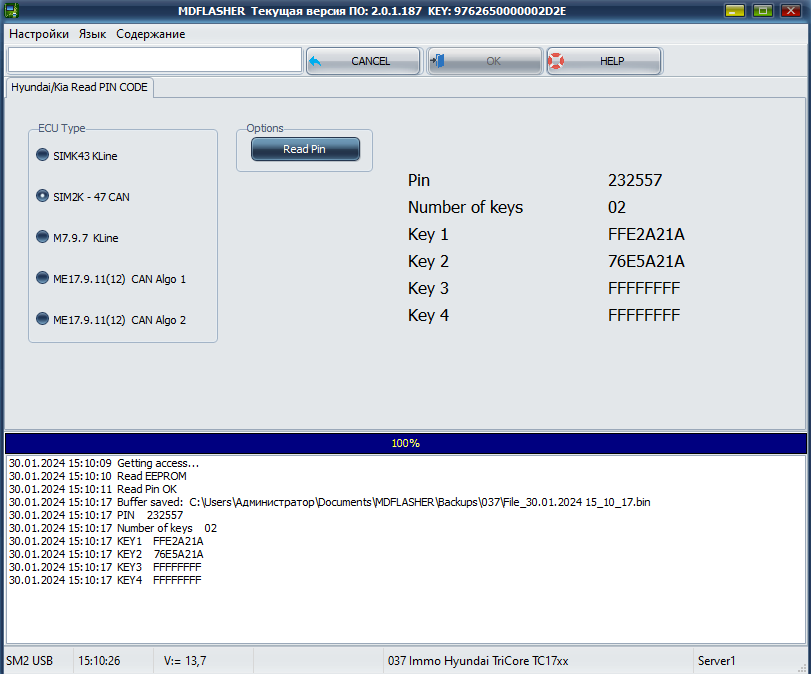

image_2024-01-30_15-10-50









ECU Type - выбор алгоритма.





Options



Red PIN - чтение PIN code.





SIMK43 KLine - работа при прямом подключении на столе.

SIM2K-47 - работа через OBDII и при прямом подключении на столе.

M7.9.7 - работа при прямом подключении на столе.

ME17.9.11(12) - работа через OBDII и при прямом подключении на столе.









Cхема подключения на столе:



ME 17.9.11





MEG17.9.11...



MEG 17.9.12



Meg17.9.12













Bosch M 7.9.7



M17.9.7png















SIMK-43(KLINE)/SIMK-43(CAN)



Simk431







SIMR43AV







SIM2K-47



SIm2k-47
