Hyundai_Kia_NEC_No_Ext_EEPROM



Данный модуль позволяет работать через разъем OBDII или при прямом подключении по CAN шине с панелями приборов Continental,

на базе процессоров NEC, устанавливаемых на автомобили Kia и Hyundai.

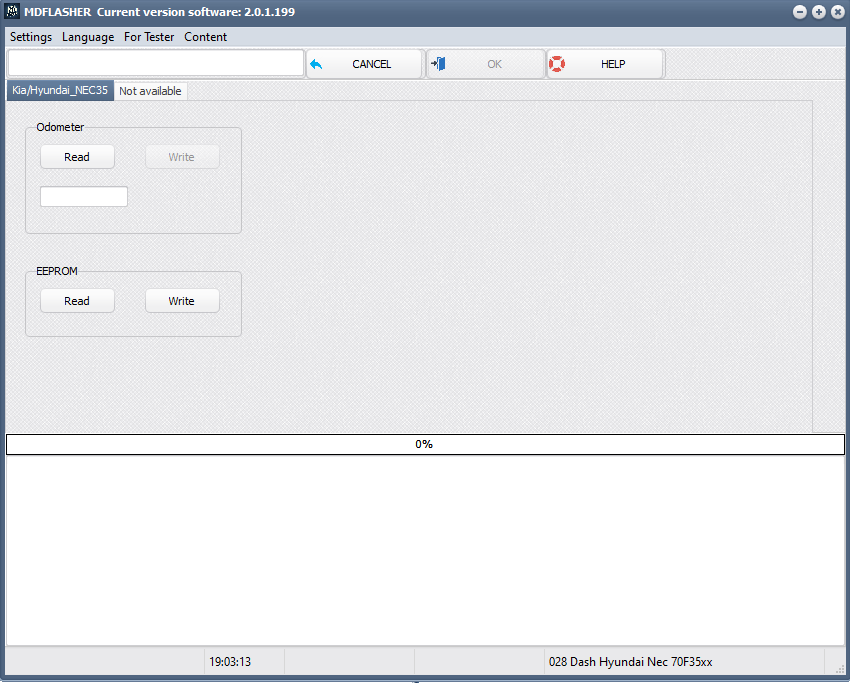

Снимок экрана 2023-11-07 101146







Функционал модуля:



Odometr.

Read - чтение пробега.

Write -  запись пробега.



EEPROM.



Read - чтение EEPROM

Write - запись EEPROM

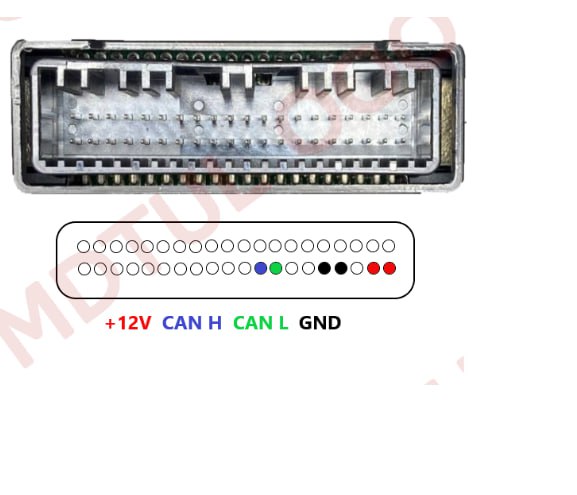

Схема подключения на столе:





NEC 35_R7F7xx версия 1



NE35 R7F7 1









NEC 35_R7F7xx версия 2



NEC 35_R7F7 2 3
