Hyundai_KIA_Fujitsu_MB91Fxx_No_Ext_EEPROM



Модуль предназначен для записи пробега в приборные панели Denso с процессорами Fujitsu



MB91F061,

МВ91F062,

MB91F067



без внешней EEPROM памяти, устанавливаемые на автомобили



Hyundai Avante,

Hyundai Elantra,

Hyundai I30,

Hyundai I40,

Hyundai Santa Fe,

Hyundai Sonata,

Hyundai Tucson,

KIA Carnival,

KIA Picanto,

KIA Sedona,

KIA Sorento и др. выпускаемые с 2015 года по настоящее время.



image_2023-11-17_12-58-04

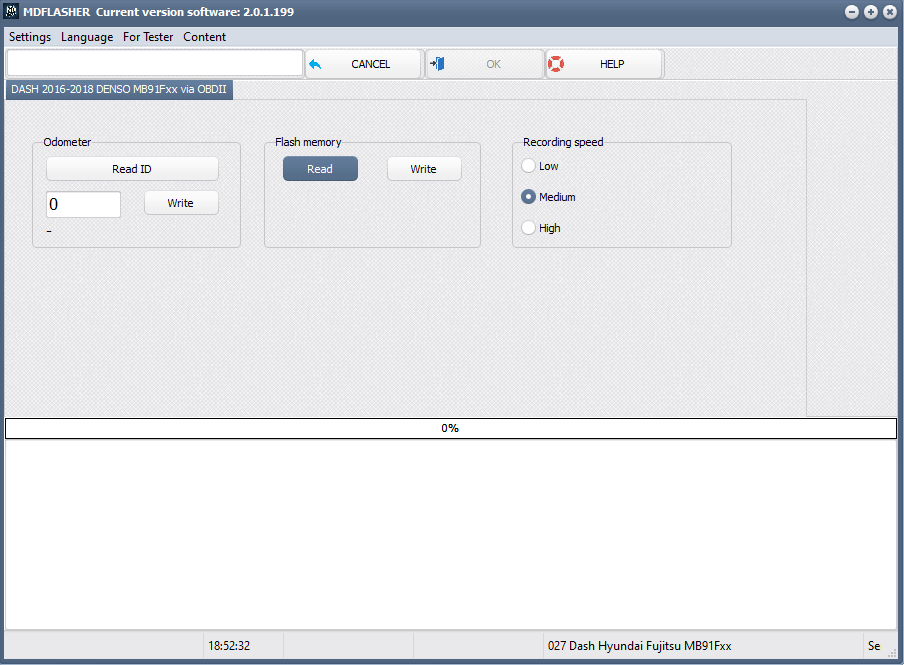

Функционал модуля:



Odometr.

Read  ID-читает индификатор панели приборов.

Write - читает Flash и модернизирует ее -> записывает в панель модернизированную Flash -> записывает родную Flash.





Flash memory.

Read Flash-читает Flash.

Write Flash-записывает Flash.





Recording speed.

Скорость записи-позволяет выбрать три режима записи Flash,

Low-низкий, Medium- средний, High- высокий.









Пример использования:



Low-используется на автомобилях с 2018 года работая по OBD. Для этого необходима Лицензия 115 расширенные функции для лицензий 27,28 Hyundai/Kia OBDII.



Medium-используется на автомобилях до 2018 года работая по OBD.



High-можно использовать при работе на столе.









Расширенные опции:



При установке галочки "Расширенные опции" пользователь может самостоятельно задать размер блока и задержку (для продвинутых пользователей).





ВНИМАНИЕ!



Для изменение пробега необходимо работать на автомобиле, так как необходимо нажать кнопку "Сброс суточного пробега".

На столе можно только считать/записать Flash.







Модуль имеет встроенный калькулятор пробега.

Работа с этими панелями полностью безопасна.

Время чтения и записи пробега от 10 минут до часа.



В модуле реализован интеллектуальный алгоритм определения типа процессора.

Вам может встретиться панель приборов, которая ещё не известна программе.

Чтобы обезопасить себя при работе с данными панелями приборов, если вы не знаете точно тип процессора, установленный в ней,

сначала всегда производите чтение Flash памяти.

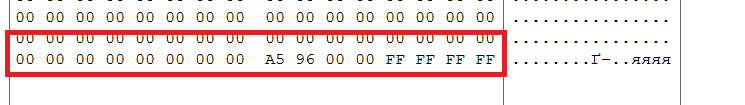

После чтения Flash памяти откройте сохраненный дамп в любом HEX редакторе, и убедитесь, что в самом конце его содержатся указанные на картинке байты.



clip0033









Определить тип панели (Процессора) можно так же по Part Number, который читается при нажатии кнопки Чтение ID.



Пример:



MB91F067

Part Number: 94013B0301







Схема подключения на столе:



KIA MB 91F061 No Ext EEPROM





RIA MB 91F061 inee
