KiA, Hyundai NEC 3628 UART



Данный модуль позволяет работать с блоками SRS на базе процессора XC Infineon, которые могут быть установлены

на автомобили Hyndai и KIA.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.

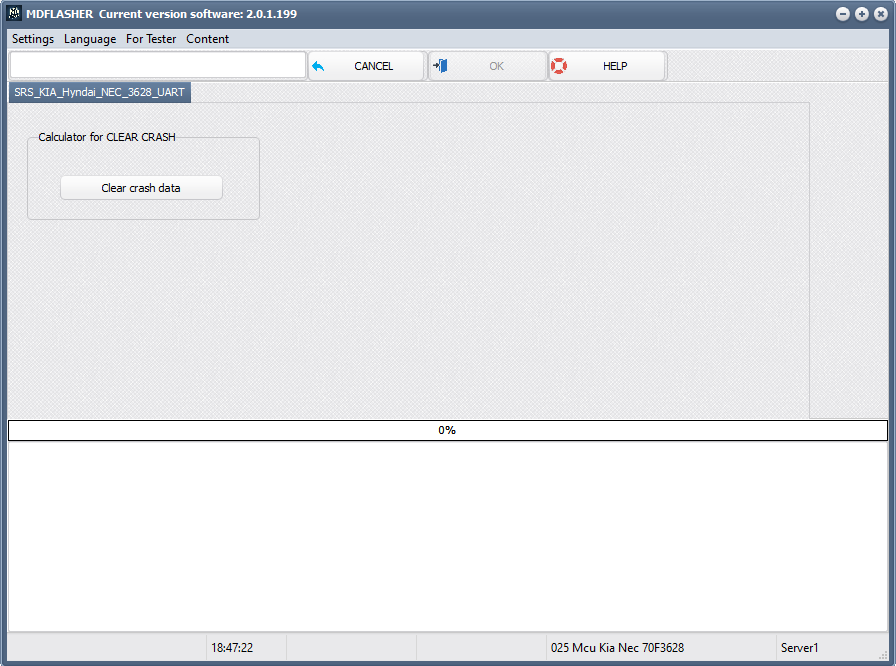

Снимок экрана 2024-11-26 184744

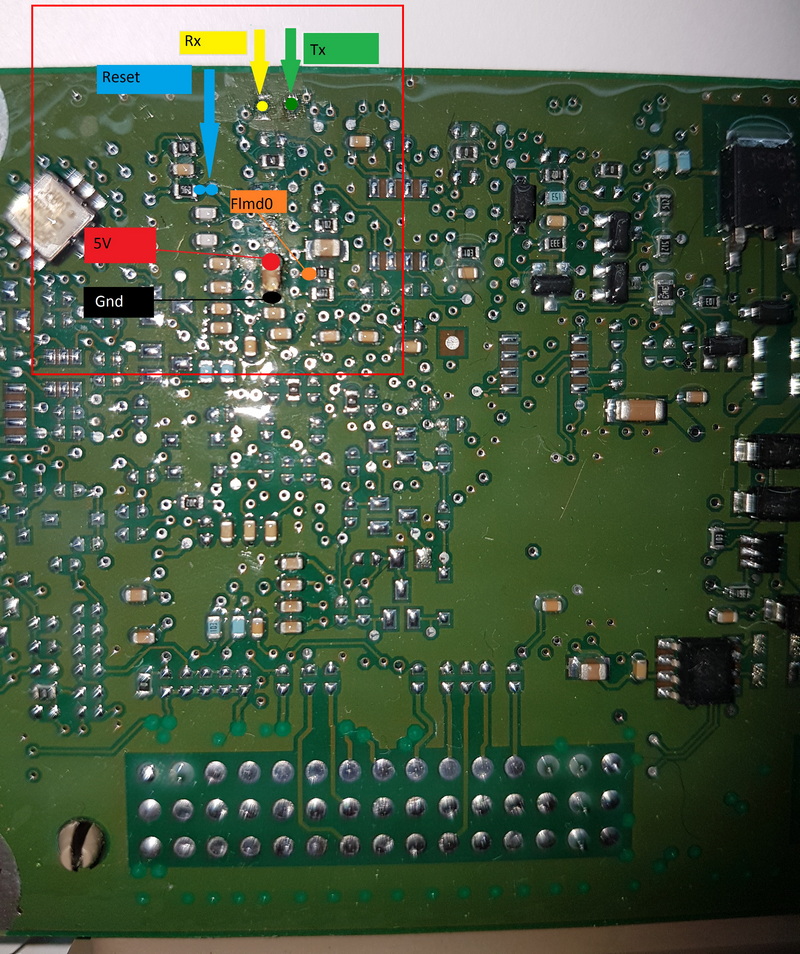

pinout_mcu_70f3628_solaris_2









Общий вид платы блока SRS MCU 70F3628 и точки для подключения.

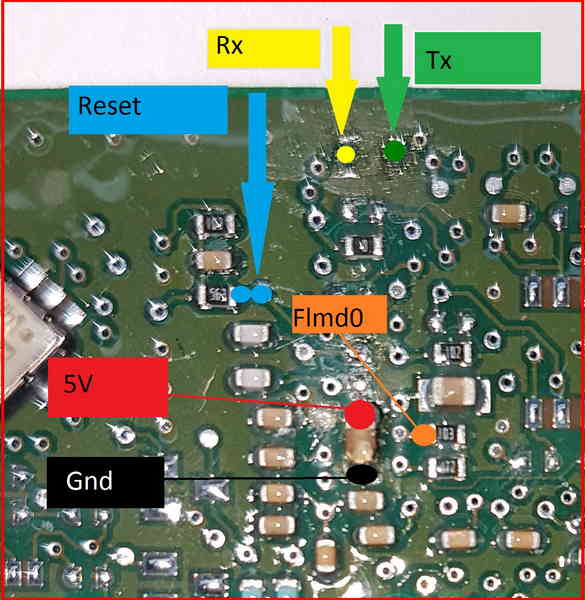

pinout_mcu_70f3628_solaris_zoom_2

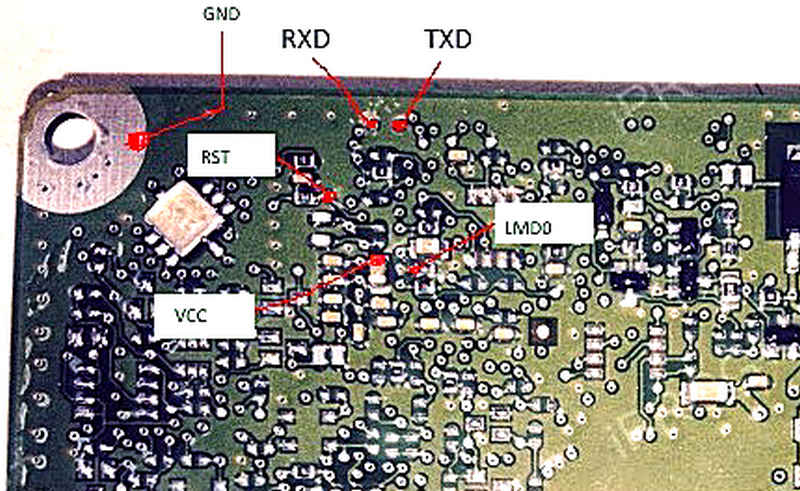

Общий вид платы блока SRS AIRBAG Hyundai Solaris 95910-0R050 и точки для подключения.



airbag_hyundai_solaris95910-0r050_zoom

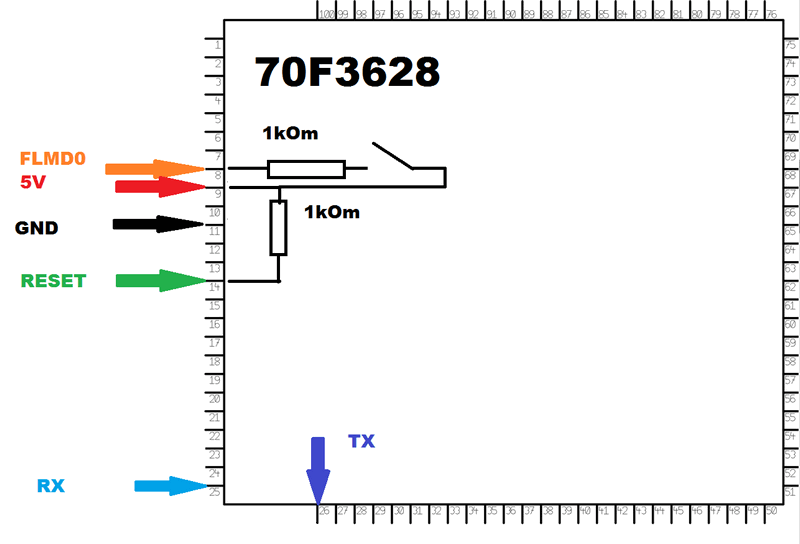

Нумирация контактов MCU 70F3628 и точи для подключения не посредственно к процессору.





pinout_mcu
