Hyundai, KIA MAC



Данный модуль позволяет работать с блоками SRS на базе процессора MAC , которые могут быть установлены

на автомобили Hyndai и KIA.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.





Важная Информация.

Если используемый вами для работы адаптер J2534 не имеет внутренней подтяжки CAN BUS, то установите дополнительный резистор сопротивлением 120 Ом между шинами CAN High и CAN Low.

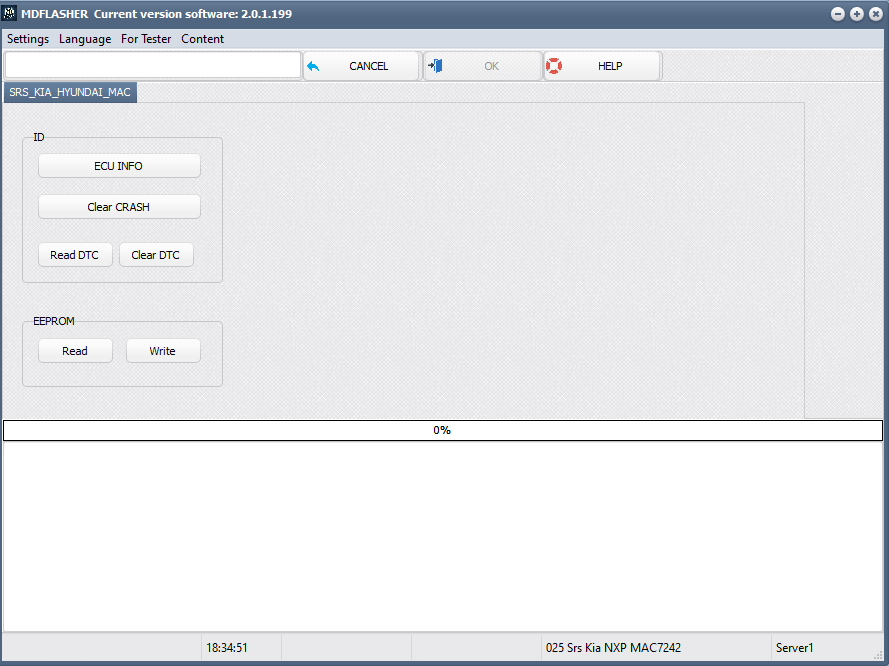

Снимок экрана 2023-11-15 101828





Функционал модуля:







 1.Functions.



 Identification - чтение идентификационных данных.

 Read DTC - чтение ошибок ЭБУ.

 Clear DTC - очистка ошибок ЭБУ.

 Clear CRASH - очистка информации о столкновении по CAN шине.





 2. EEPROM.



 Read  - чтение EEPROM  ЭБУ.

 Write - запись EEPROM ЭБУ.









Cхема подключения на столе.





Подключение к блоку SRS MAС.



Hyund MAC SRS





Примерный список поддерживаемых ЭБУ.



AUTOLIV

95910-3R100

95910-3R120

95910-3R200

95910-3R210

95910-3R220

95910-3R400

95910-3R410

95910-3R420

95910-1U000

95910-1U100

95910-1U150

95910-2P000

95910-2P100

95910-2P200

95910-2P400
