Toyota Camry V70 2018+ Denso

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 022 Cypress/Fujitsu/Spansion MB91F0xx/S6J3xx MCU UART > S6Jaxx >

Toyota Camry V70 2018+ Denso

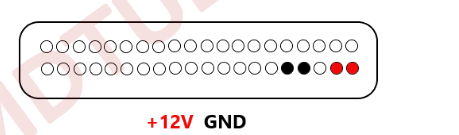

При работе с данным модулем, внешнее питание на UART адаптер не подавать!!!







Toyota Camry V70

Модуль предназначен для работы с панелями приборов фирмы Denso автомобилей Toyota Camry V70 2018 модельного года выполненных на процессоре Spansion S6J3001LSJ и входит в единую лицензию с модулем MCU Fujitsu MB91F0xx UART.

В модуле имеется встроенный калькулятор пробега.

Для работы данным модулем необходимо наличие UART адаптера на FTDI. Готовый и проверенный адаптер можно приобрести в нашем магазине.

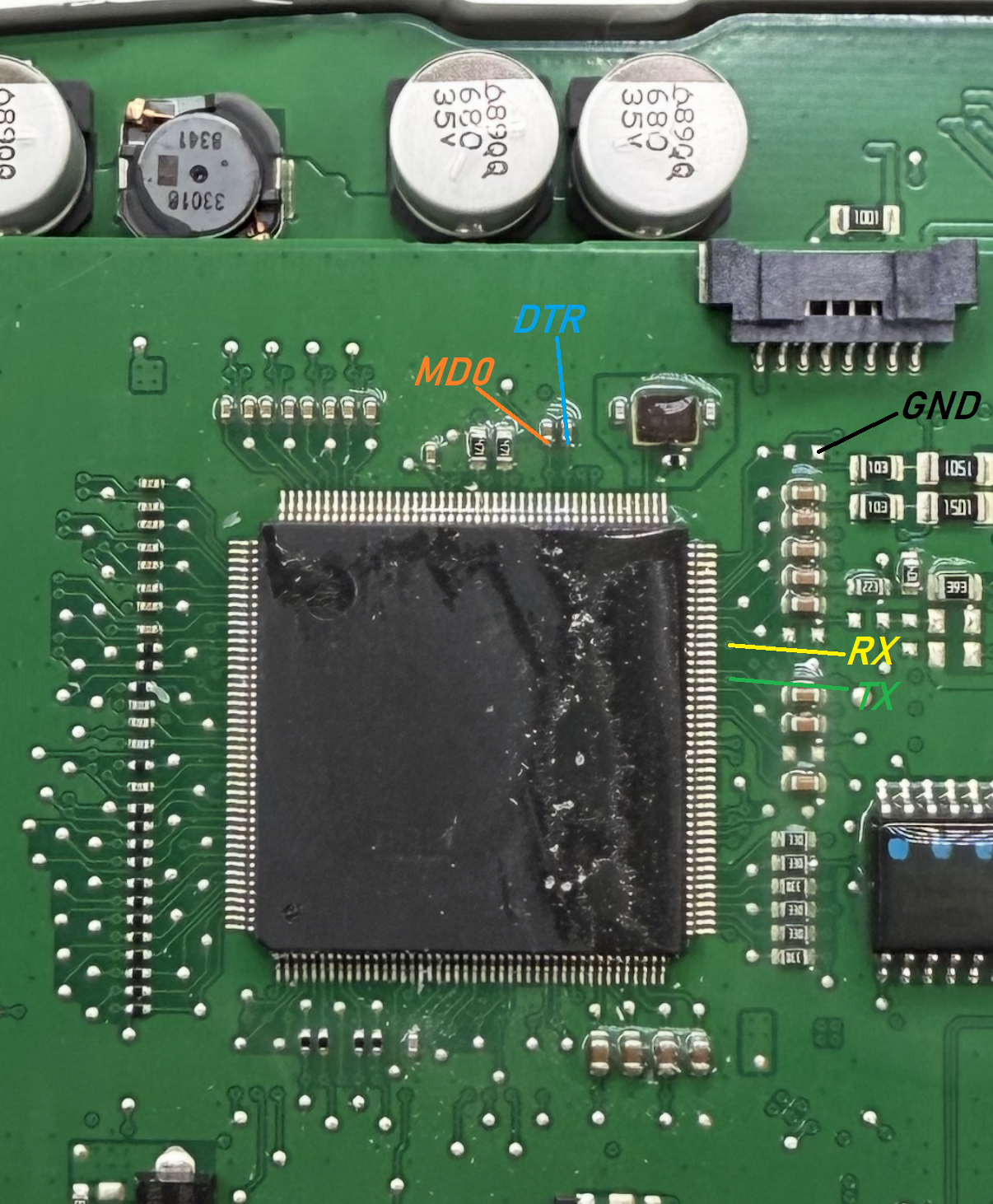

Запустите программу и подключите UART адаптер к свободному USB порту вашего компьютера. В окне программы выберите модуль Toyota Camry 2018+ Denso и выберите тот тип процессора в дополнительных вкладках модуля, который установлен в вашей панели приборов.





Снимок экрана 2023-11-17 131429



















TC Denso





TC Denso2

TC Denso3





Панели приборов VDO данным модулем не поддерживается.

Для работы с данными панелями используйте модуль Toyota Camry V70 NEC R7F7014x.



Внешний вид и различия панелей приборов Denso и VDO.

clip0416





Вы также можете ознакомиться с видео работы данным модулем на нашем канале.

Toyota Camry 2018+ Denso
