Dashboard Renault Megane II, Scenic II, Clio III

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 017 Renault MeganII/Clio III/Scenic II DASH BENCH/OBDII >

Dashboard Renault Megane II, Scenic II, Clio III

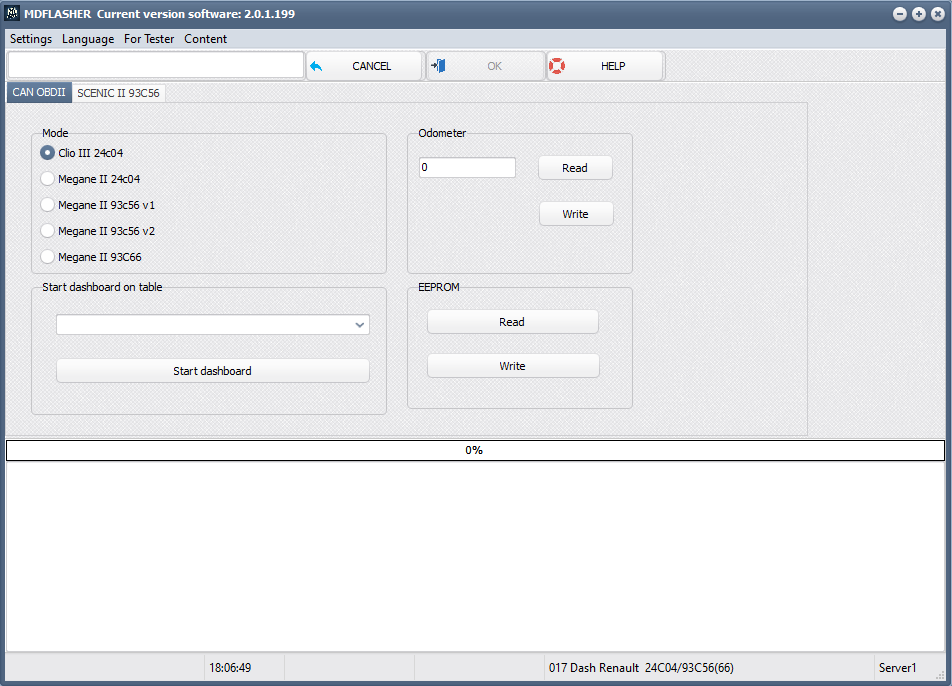

Снимок экрана 2023-11-01 144420





1. Mode - выбор панелей приборов.





2. Start dashboard on table:



Start dashboard - запуск панелей на столе.





3. Odometr.

Read - чтение пробега.

Write -  запись пробега.



4. EEPROM.

Read - чтение EEPROM.

Write - запись EEPROM.

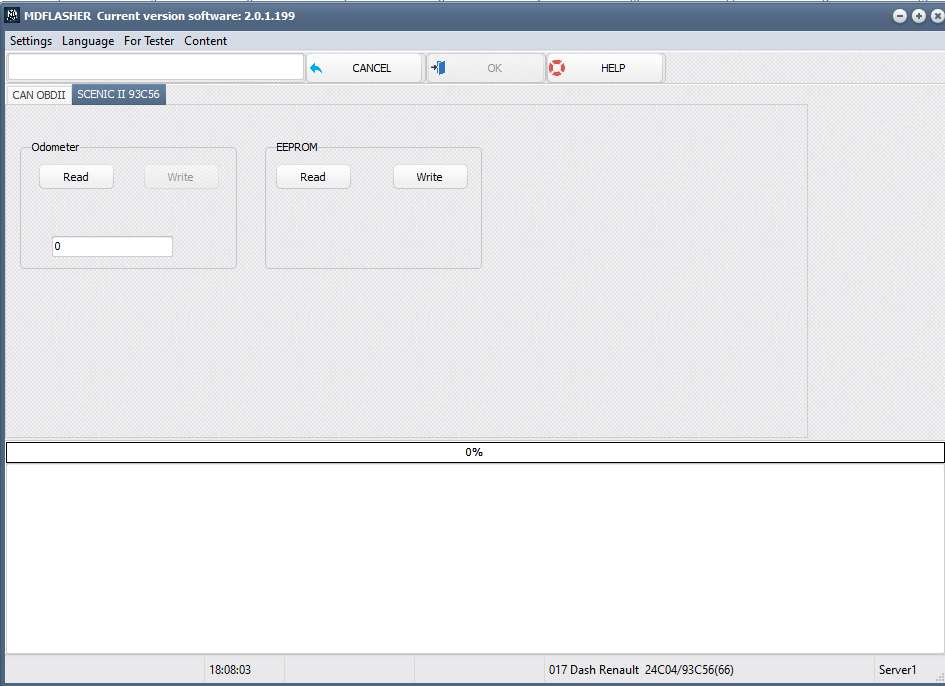

Снимок экрана 2023-11-01 144447









Renault Megane II/Clio III

Внешний вид панели Renault Megane II c eeprom 93c56



clip0147





Внешний вид панели Renault Megane II c eeprom 24c04



clip0148



Подключение к панели приборов Renault Megane II с eeprom 24c04 на столе

clip0150







Подключение к панели приборов Renault Megane II с eeprom 93с56 на столе

clip0151



























Renault Scenic II





RENO DASH
