SRS Renesas H8SX UART

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 007 Honda/Lexus/Subaru/Toyota MCU H8Sx SRS UART/BENCH/OBDII >

SRS Renesas H8SX UART



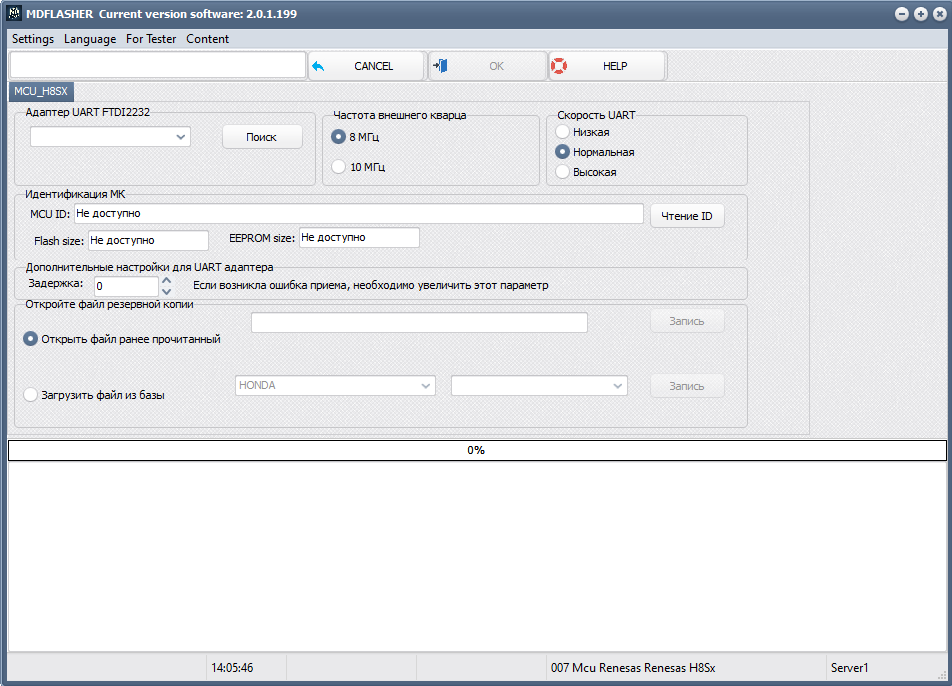

Снимок экрана 2024-11-26 140602

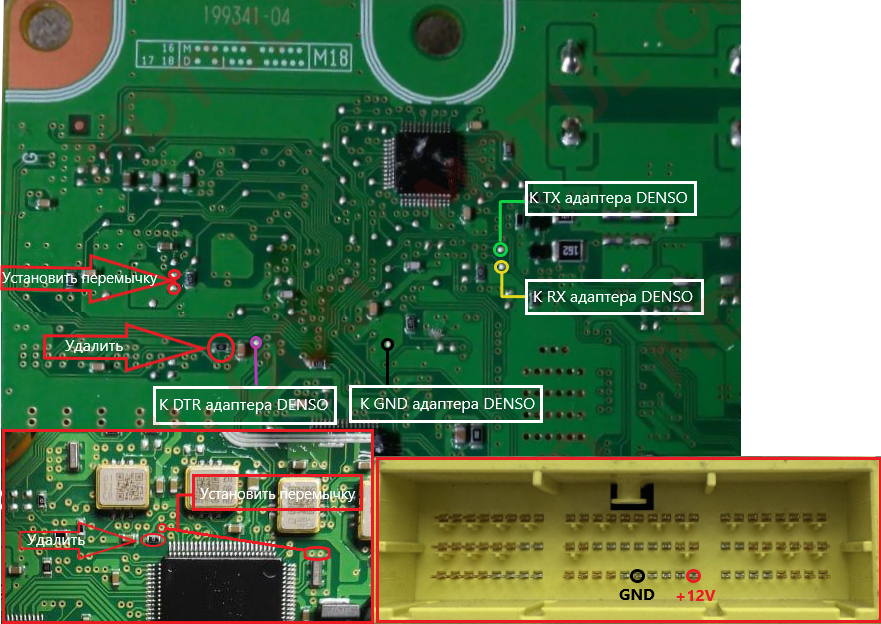

Схема подключения LC150.



SRS Renesas UART

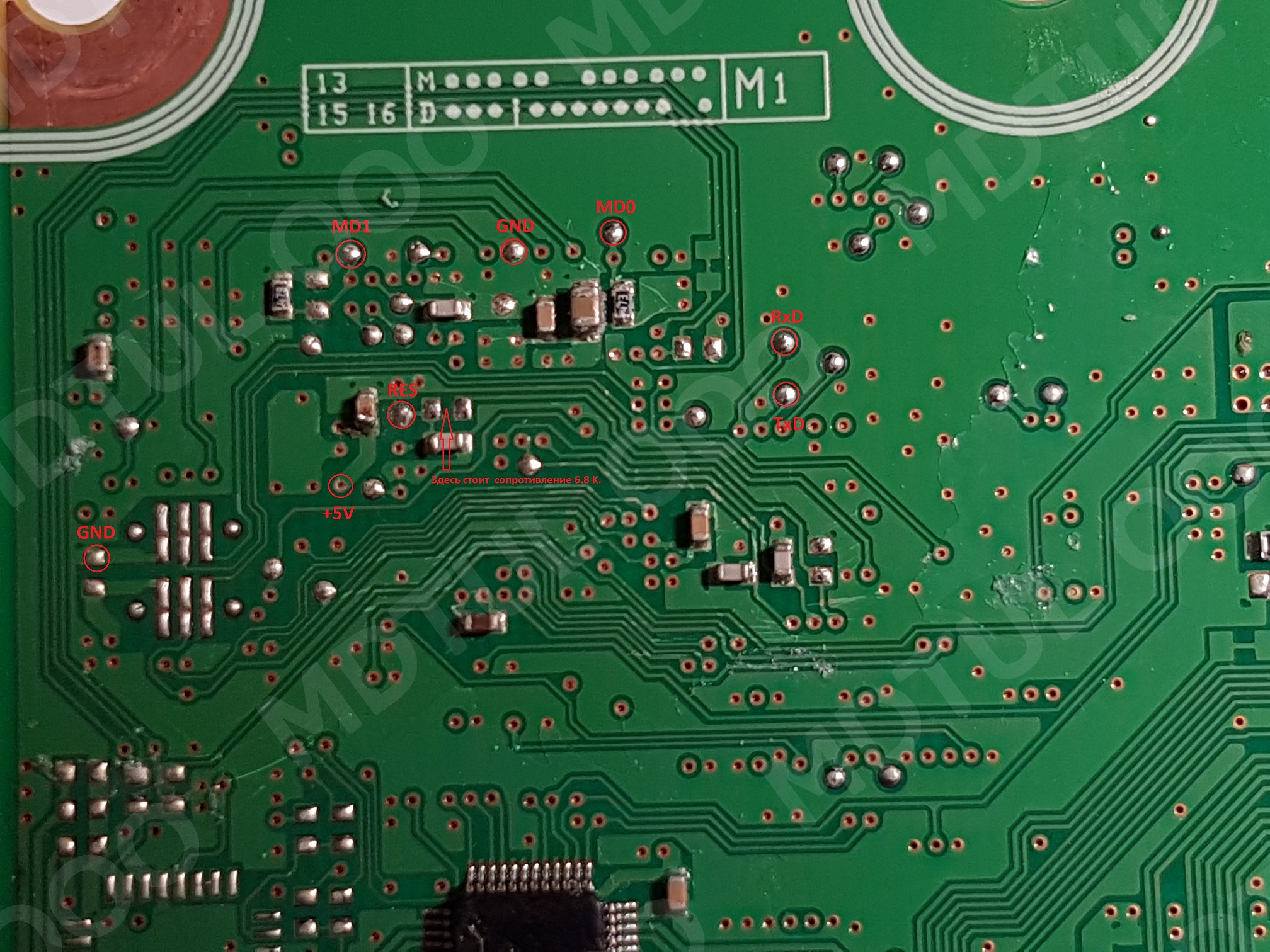

Type1

Lic_7_pic5



Type2

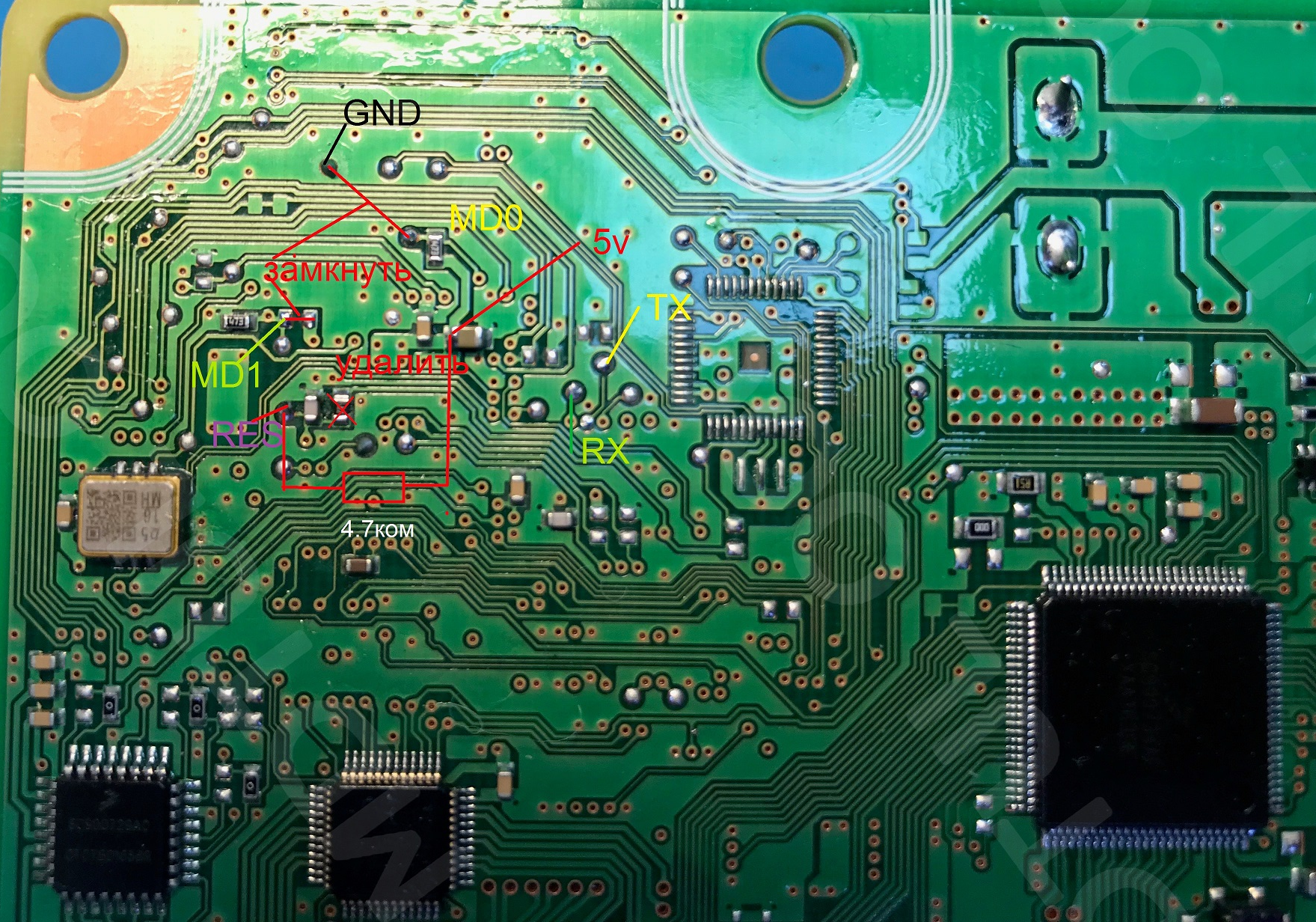

SRS Renesas









Если вы не нашли свой вид блока среди доступных схем, можите воспользоваться универсальной схемой.

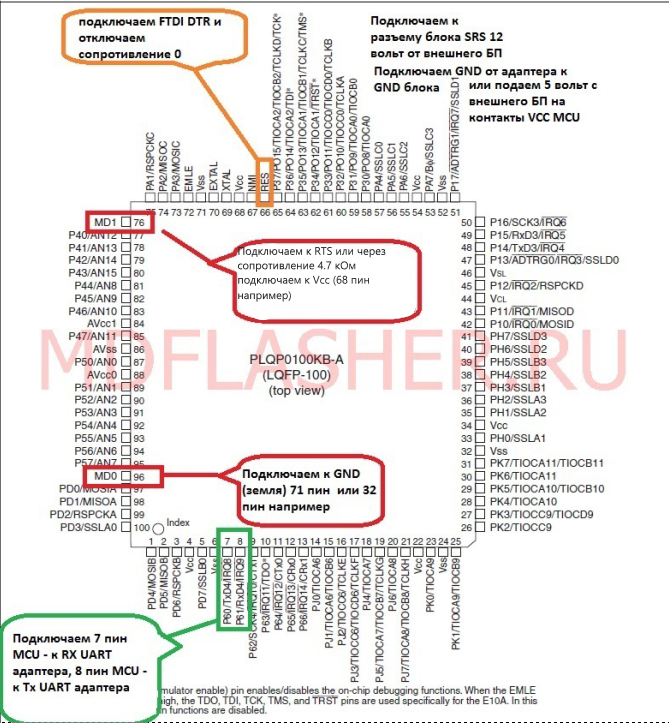

Универсальная схема подключения MCU.



Lic_7_pic1
