Dashboard VAG VDO NEC 24C32

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 006 VAG Continental VDO NEC + 24C32 DASH BENCH/OBDII >

Dashboard VAG VDO NEC 24C32



VAG VDO NEC 24C32



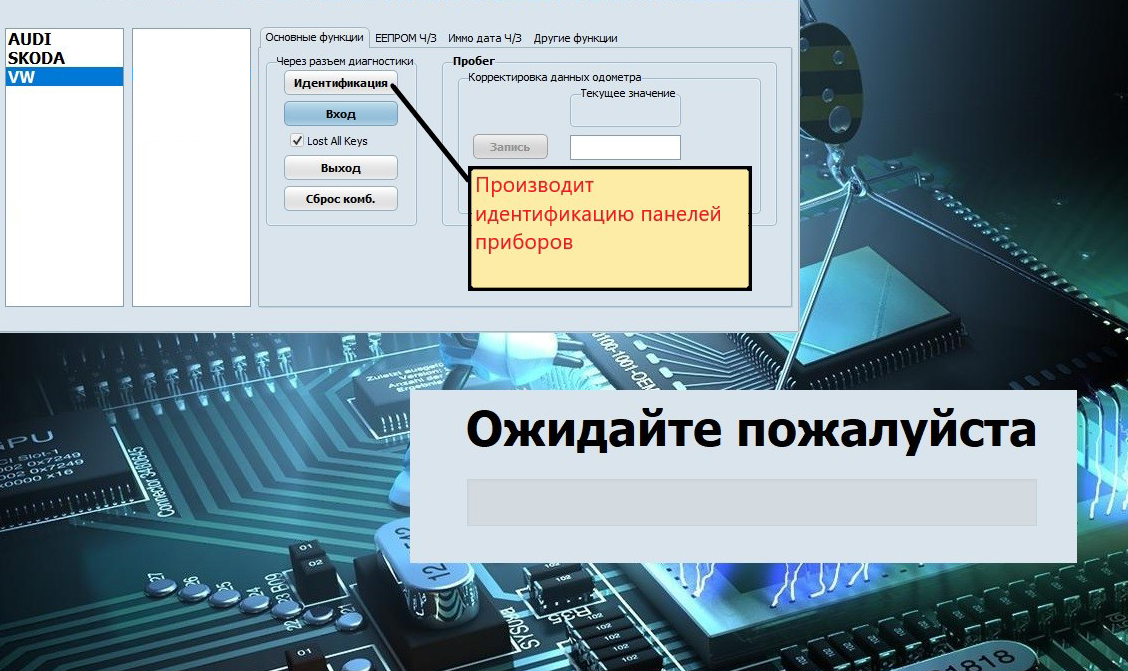

VAG (1)



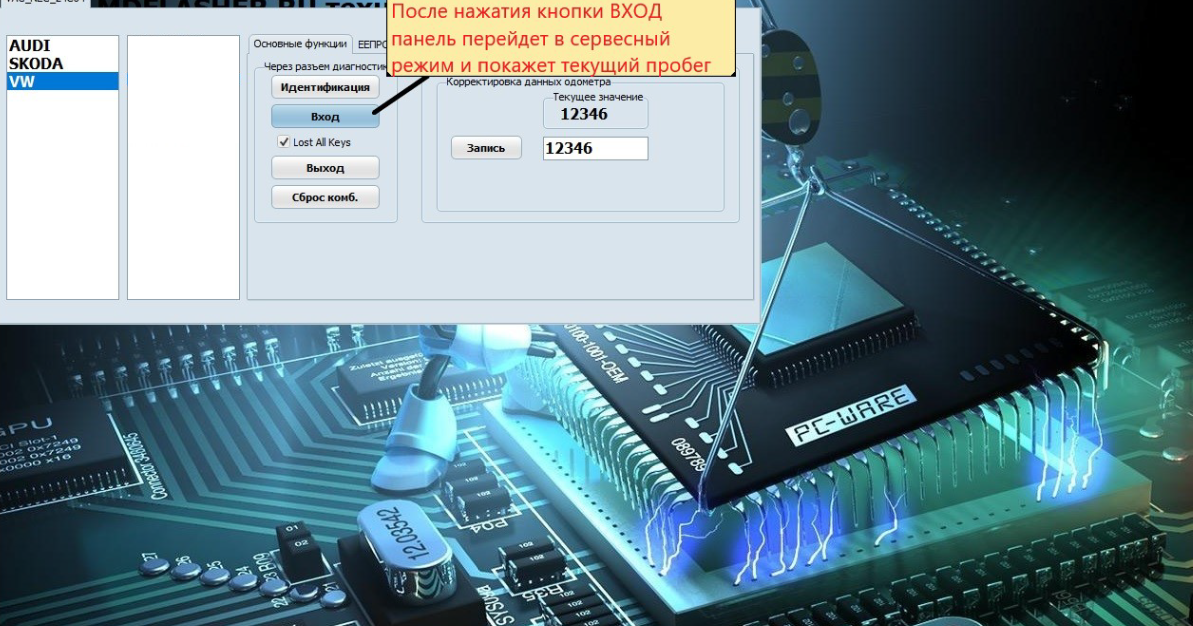

VAG(2)



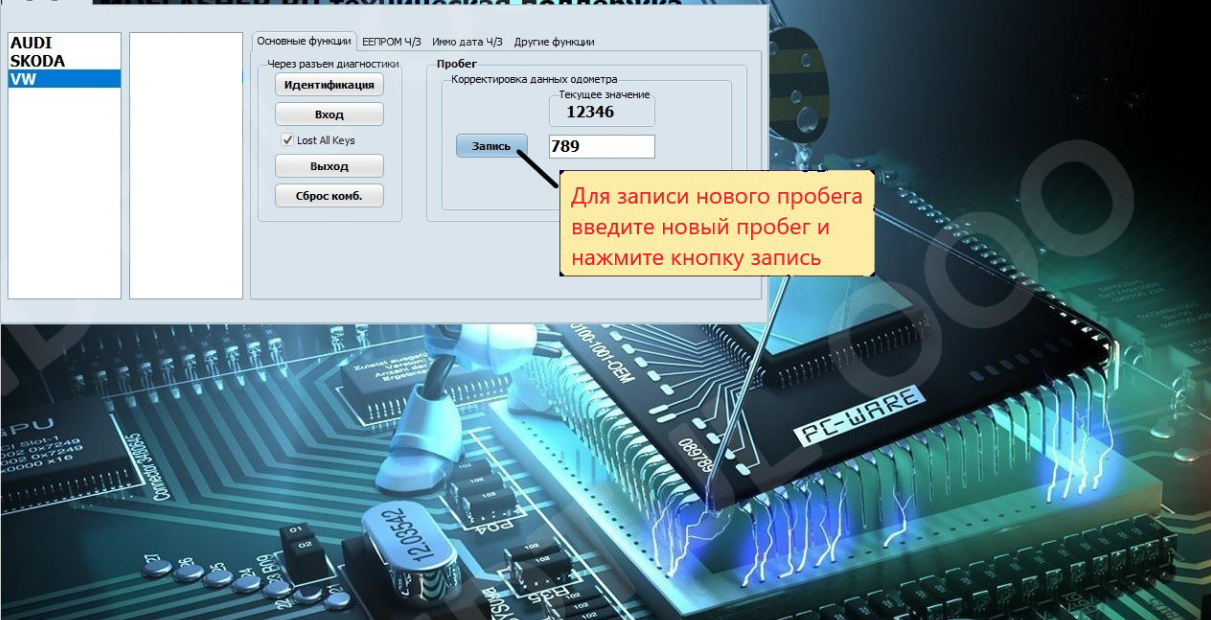

VAG(3)



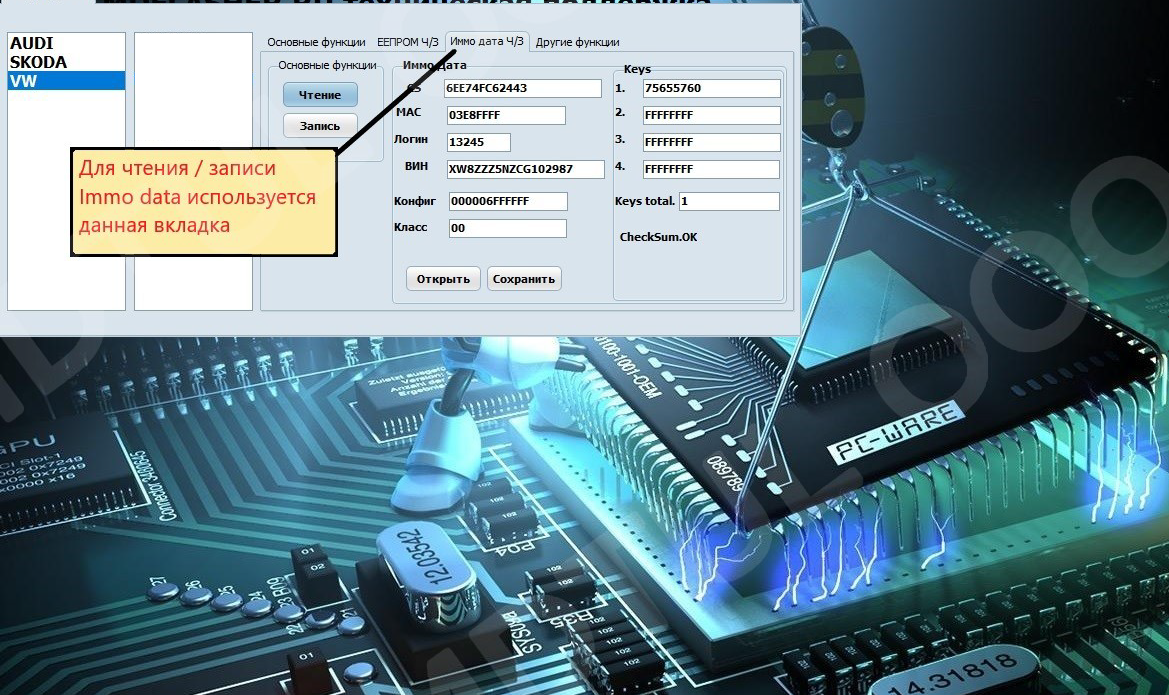

VAG(4)









Режим работы на столе.



VAG(5)

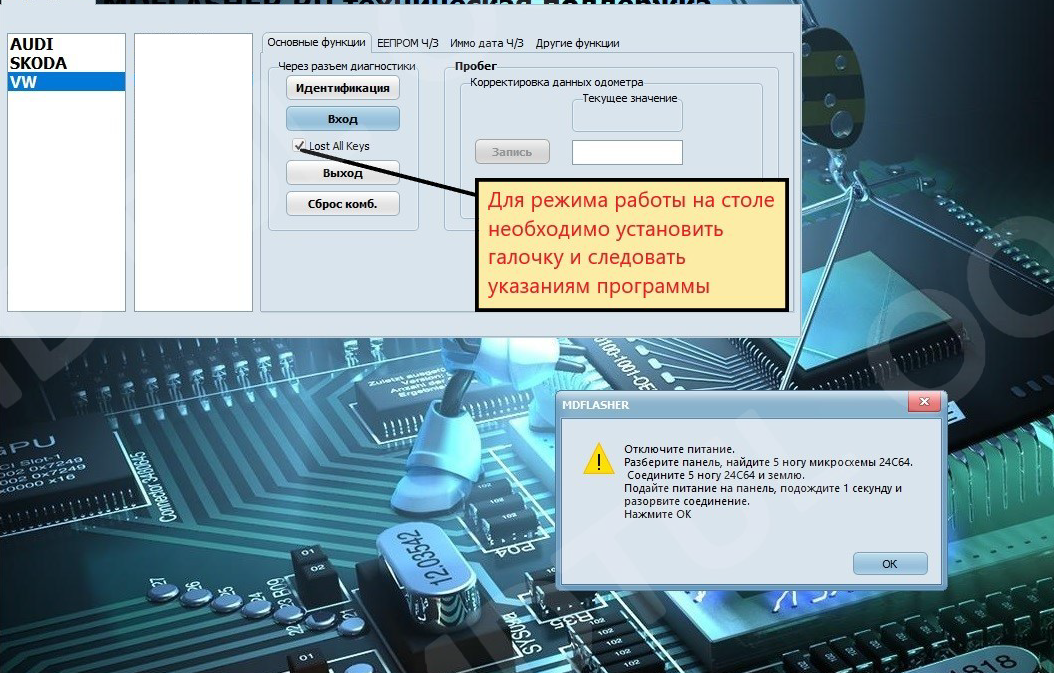

Выключить питание на панель (на БП нажать кнопку OFF) подождать 10 секунд. Далее замкнуть кратковременно данный вывод (67 пин МК, который идет к 5 ноге микросхемы 24с32 ) МК на массу(GND) например через иголку включить питание и сразу же отсоединить иголку. На панели загорится только светодиоды, что говорит о том что она готова. Далее нажать кнопку ОК.







Для работы на столе необходимо перемкнуть данный PIN.
