BCM этого типа устанавливается на автомобили:
Buick La Crosse
Cadillac ATS
Cadillac XTS
Chevrolet Aveo
Chevrolet Cruze
Chevrolet Equinox
Chevrolet Spark
Opel Astra J
Opel Insignia
Opel Meriva B
Opel Mokka
Opel Zafira C
Окно работы с BCM состоит из двух вкладок.

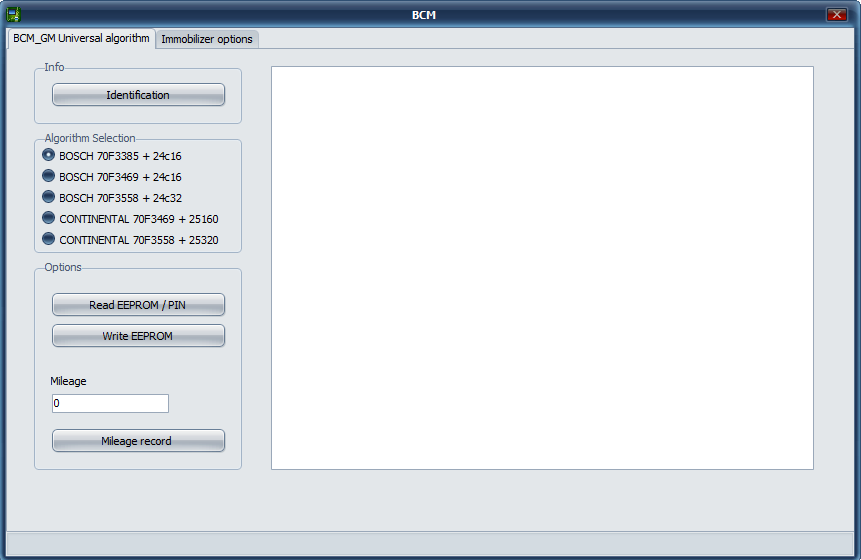

Вкладка BCM GM universal algorithm.
1. Info:
•Identification - чтение идентификационных данных, пробега и определение типа процессора и установленной памяти в BCM.
2. Algorithm Selection:
• Позволяет выбрать алгоритм работы в зависимости от установленного процессора и памяти в BCM.
3. Options:
•Read EEPROM / PIN - чтение EEPROM в файл и показывает PIN BCM.
•Write EEPROM - запись EEPROM из файла.
•Mileage Record - запись необходимого пробега в BCM.

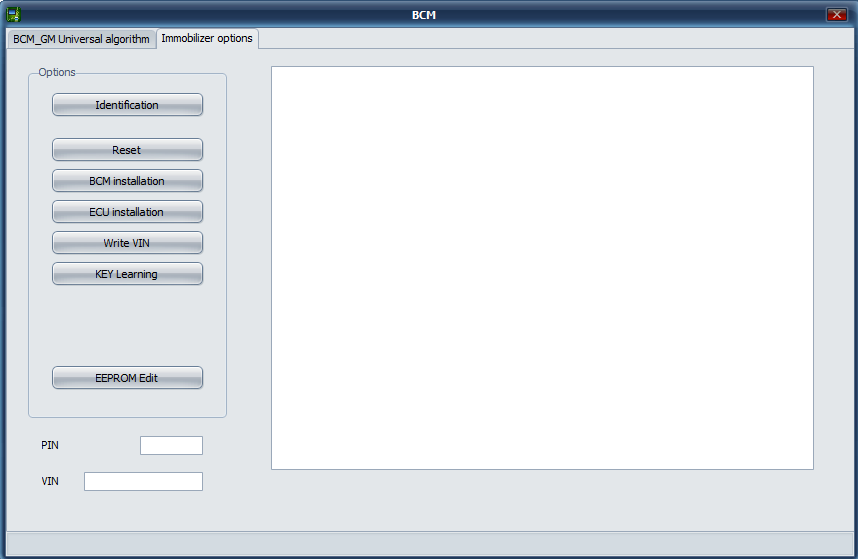

Вкладка Immobilizer options служит для работы с опциями иммобилайзера.
1. Options:
•Reset - сбрасывает PIN в BCM. Опция необходима для того чтоб обнулить б/у блок и установить его на другой автомобиль.
Для того чтоб сбросить PIN его необходимо считать, предварительно считать первой вкладкой, ввести в окно PIN,
нажать кнопку Reset и следовать указаниям программы. Сбросить PIN возможно как на автомобиле, так и на столе.
•BCM installation - процедура установки BCM в автомобиль. Устанавливаемый BCM должен быть предварительно подготовлен
(сброшен). Процесс производится только на автомобиле. В процессе используется PIN от автомобиля куда он устанавливается.
Необходимо ввести PIN от автомобиля в окно PIN, нажать кнопку BCM installation и следовать всем указаниям программы до завершения процедуры.
•ECU installation - процедура установки ECU в автомобиль. Устанавливаемый ECU должен быть предварительно подготовлен
(сброшен). Процесс производится только на автомобиле. В процессе используется PIN от автомобиля куда он устанавливается.
Необходимо ввести PIN от автомобиля в окно PIN, нажать кнопку ECU installation и следовать всем указаниям программы до завершения процедуры.
•Write VIN - запись необходимого VIN в BCM.
•KEY Learning - процедура обучения новых или ранее известных этому автомобилю ключей. Для запуска процедуры необходимо ввести PIN от автомобиля в окно PIN, нажать кнопку KEY Learning и следовать всем указаниям программы до завершения процедуры.
EEPROM Edit
В открывшемся окне возможно загружать, редактировать и сохранять данные EEPROM BCM.
Cхема подключения на столе.
