Simtec KLine x.xx

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 003 GM Explorer BENCH/OBDII > GM Explorer >

Simtec KLine x.xx

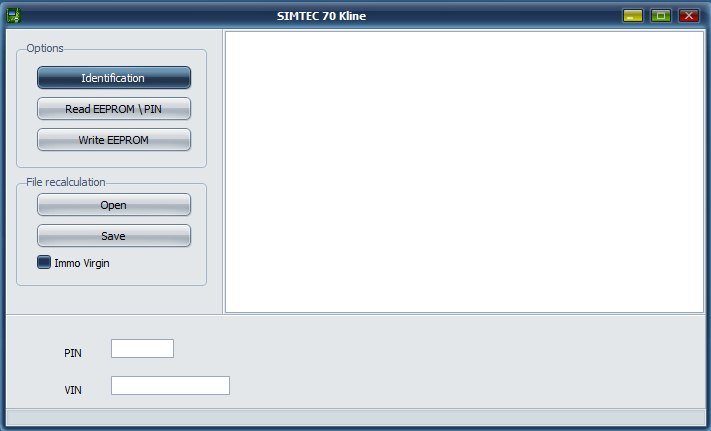

image_2023-10-02_17-07-43







1. Options:



•Identification - чтение идентификационных данных, пробега.

•Read EEPROM/PIN - чтение EEPROM в файл и показывает PIN ЭБУ.

•Write EEPROM - запись EEPROM из файла.









2. File recalculation:



•Open EEPROM - загрузка EEPROM для редактирования.

•Save - сохраняет отредактированный EEPROM с новыми показаниями.

•Immo Virgin - установив перед сохранением галочку Immo Virgin, будет подготовлен файл EEPROM ЭБУ готового под привязку (ИММО будет не обучен).









Cхема подключения на столе:



Siemens ms 70



Siem70.











Внимание!  Для работы с ЭБУ по KLine

необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.



Siemens ms 71



Siem 71







Внимание!  Для работы с ЭБУ по KLine

необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.
