Renault EMS3132/EMS3134/Sirius34

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 001 Dacia/Lada/Nissan/Renault ECU MCU С167 BENCH/OBDII >

Renault EMS3132/EMS3134/Sirius34



Данный модуль позволяет работать с ЭБУ на базе процессора C167, устанавливаемые на автомобили Renault.

При работе с ЭБУ необходимо учитывать какая система иммобилайзера установлена на данном авто, работающая по CAN шине или K Line.

Модуль содержит следующие вкладки:

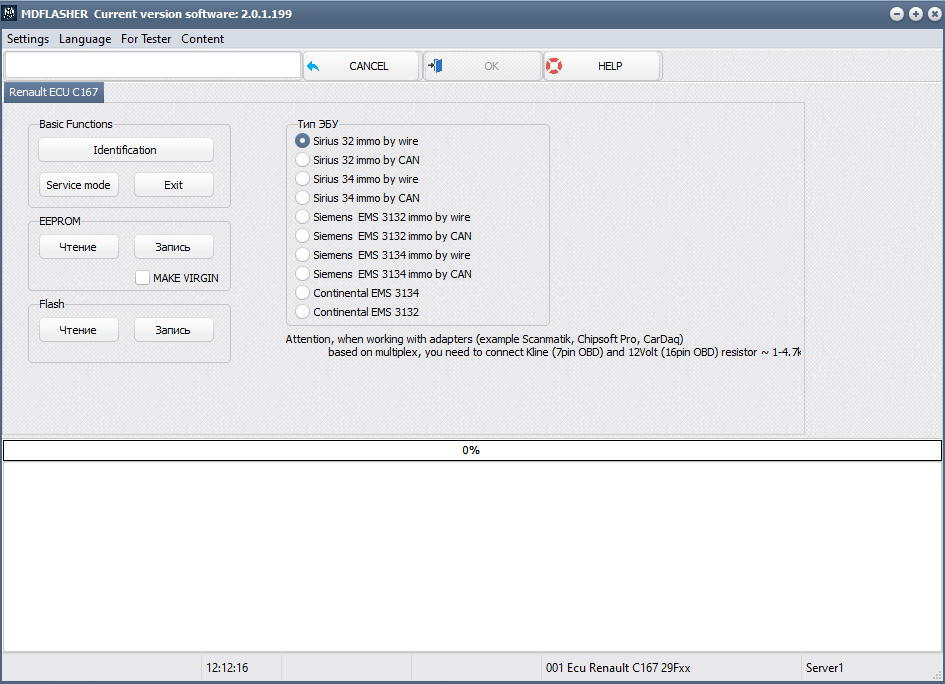

Снимок экрана 2023-11-14 104928





Функционал модуля:



1. Basic functions:



• Identification - чтение идентификационных данных.

• Service mode - перевод ЭБУ в режим Чтения/Записи Flash и EEPROM

• Exit service - выход из режима Чтения/Записи Flash и EEPROM



2. EEPROM:



• Read - Чтение EEPROM

• Write - Запись EEPROM



2. Flash:



• Read - Чтение Flash

• Write - Запись Flash



Вкладка Тип Эбу необходима для выбора типа ЭБУ с которым необходимо работать.

В случае если блок не будет выходить на связь необходимо сделать подтяжку к +12 Вольт через резистор номиналом 1 -4,7 кОм.





Схема подключения.



ems31334



Внимание!  Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,

необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.
