Lada Vesta, UAZ TAKATA



Данный модуль позволяет работать с блоками SRS TAKATA которые могут быть установлены на автомобили LADA Vesta и UAZ.

Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.











image_2021-06-23_13-47-01









Функционал модуля:







1. Стандартные опции:



Идентификация - производит чтение Идентификационных данных.

Чтение DTC - прочитать ошибки ЭБУ.

Очистка DTC - очистить ошибки ЭБУ.













2. Группа Расширенные опции:



Инициализация -   выполняет инициализацию ЭБУ, переводит ЭБУ в рабочее состояние.

Деинициализация - переводит ЭБУ в транспортный режим.

Очистить CRASH - очищает информацию о столкновении, делает ЭБУ "новым"  (удаляет VIN, сбрасывает счетчик циклов зажигания и общее время работы) .









image_2021-06-23_15-13-12











3. Группа VIN:



Записывает новый VIN номер.

  Важно! Если При записи VIN блок отклонил запрос, необходимо отключить питание ЭБУ, подключить и вовторить процедуру записи VIN.







Внешний вид ЭБУ.





ТИП 1

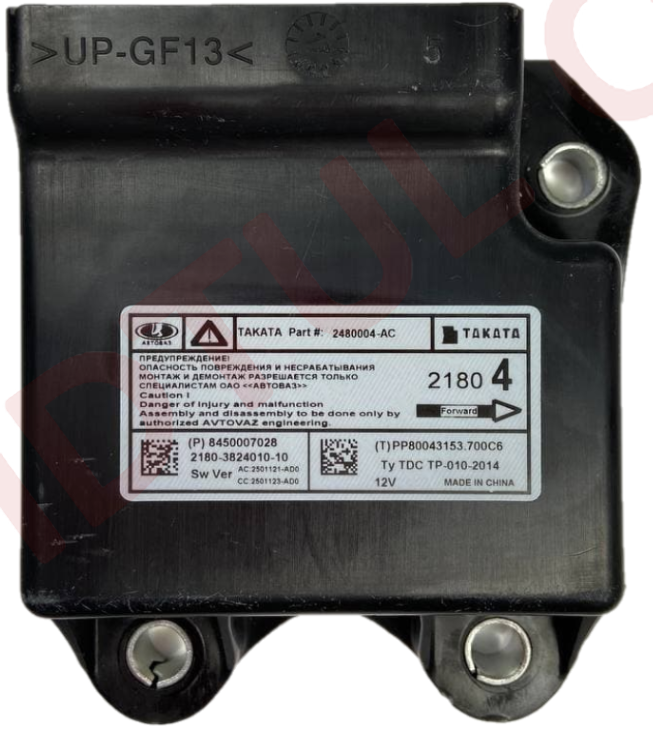

                      takata1.

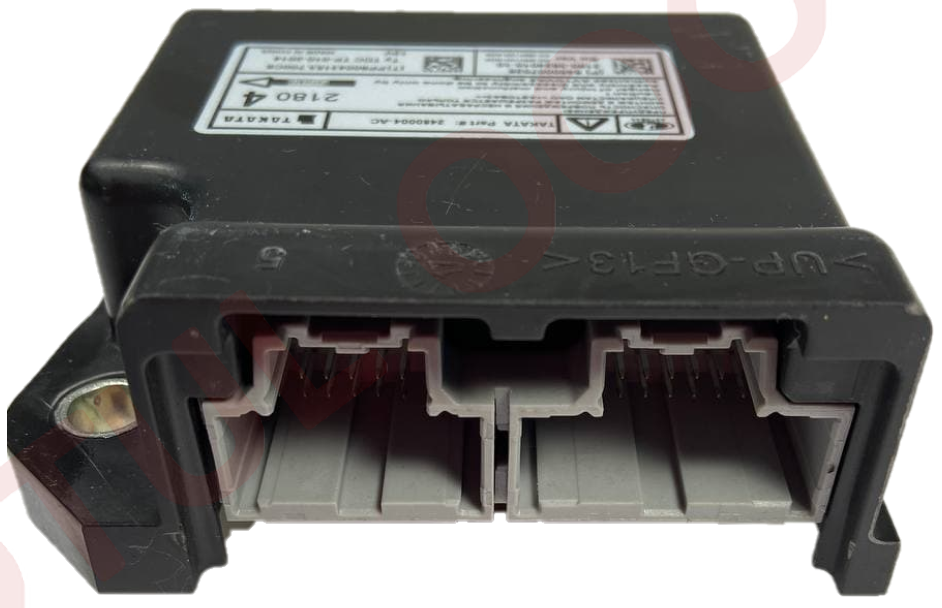

takata22.



















ТИП 2

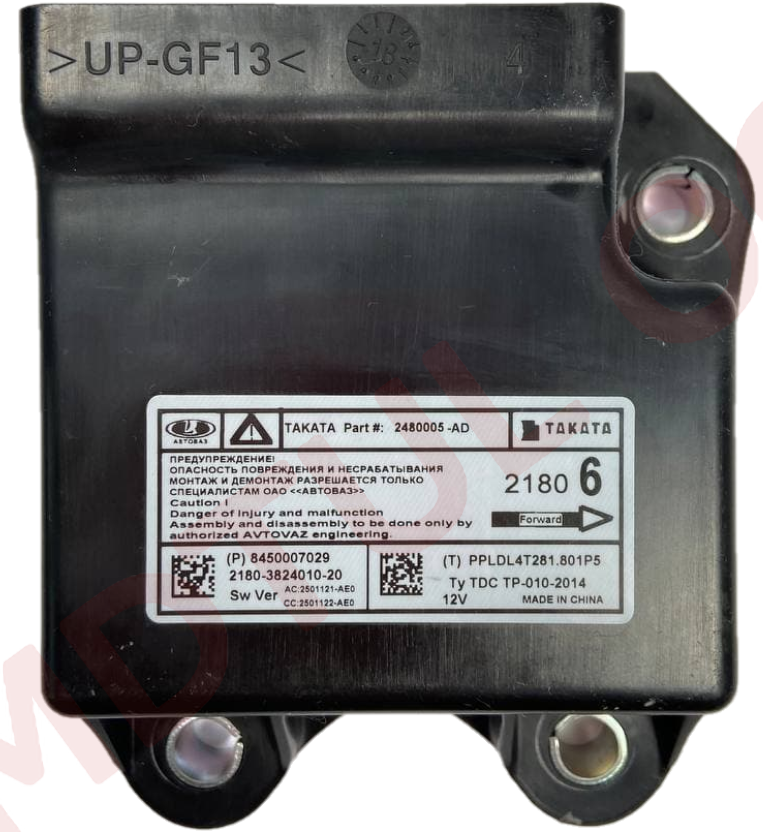

              takata11.

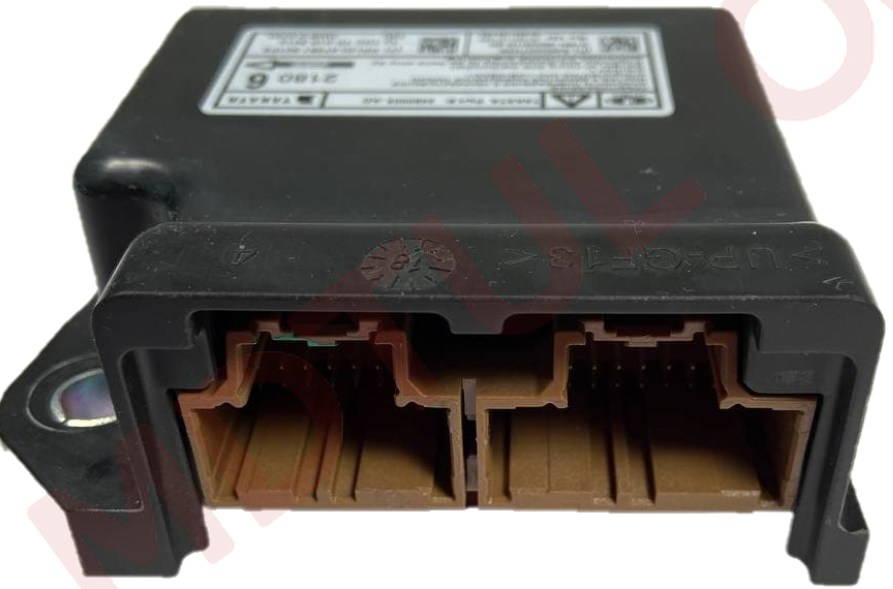

takata2.

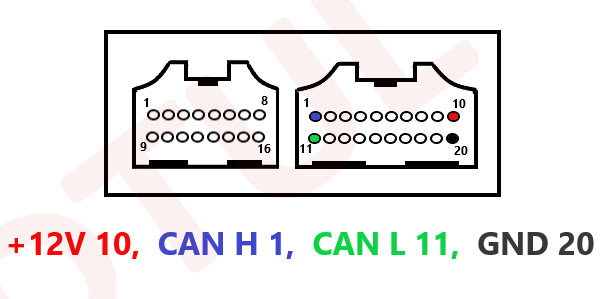

Схема подключения на столе.









takata.
