KIA_HYUNDAI_BOSCH_PETROL

<< Click to Display Table of Contents >>

Navigation:  J2534 Адаптер > ECU >

KIA_HYUNDAI_BOSCH_PETROL



Данный модуль позволяет работать через разъем OBDII по CAN шине и K Line с блоками управления бензиновых двигателей,

устанавливаемых на автомобили KIA и HYUNDAI.



Данный модуль позволяет производить чтение и запись калибровок и управляющей программы через OBDII разъем автомобиля для ЭБУ



M7.9.2                        C167+Ext.Flash  FLASH  512 КБ (524 288 байт) - Запись / пересчет CS

M7.9.7                        C167+Ext.Flash  FLASH  512 КБ (524 288 байт) - Запись / пересчет CS

M7.9.8                        ST10                   FLASH  832 КБ (851968 байт)  - Запись / пересчет CS

ME17.9.11                  TC1762              FLASH  1,46 МБ (1 540 096 байт) - Чтение / Запись / пересчет CS

ME17.9.11.1               TC1762              FLASH  1,46 МБ (1 540 096 байт) - Чтение / Запись / пересчет CS

MEG17.9.12               TC1762              FLASH  1,46 МБ (1 540 096 байт) - Чтение / Запись / пересчет CS

MEG17.9.13               TC1762              FLASH  1,46 МБ (1 540 096 байт) - Чтение / Запись / пересчет CS

ME(D)(G)17.9.8          TC1767              FLASH  2,00 МБ (2 097 152 байт) - Чтение / Запись

Bosch ME(G)17.9.21  TC1724              FLASH  1,46 МБ (1 540 096 байт) - Чтение / Запись



Внимание!  Для работы в режиме K Line с адаптерами(например Scanmatik,Chipsoft Pro, CarDaq), которые работают через мультиплекс,

необходимо соединить Kline(7pin OBD) и 12Volt(16pin OBD) через сопротивление ~1кОм.





image_2021-04-19_16-43-00



Функционал модуля:



1. Группа Базовые функции.

 Позволяет производить чтение Идентификационных данных, чтение ошибок и очистку ошибок.





2. Группа Флеш.

 Позволяет производить чтение/запись Флеш и пересчет контрольных сумм при записи Флеш в ЭБУ.



Для ЭБУ

ME17.9.11

ME17.9.11.1

MEG17.9.12

MEG17.9.13

модуль подготавливает прошивку для записи диагностический методом, если она ранее не была подготовлена.



Для ЭБУ

ME(D)(G)17.9.8

Bosch ME(G)17.9.21

Не подготавливаются для записи диагностическим методом, файлы должны быть подготовлены сторонним оборудованием.



Время чтения 8- 20 минут. Также возможно производить чтение с заведенным двигателем.

Время записи 2 - 5 минут.



Если при записи возникла ошибка, то выключите и снова включите зажигание и повторите запись.





Данные ЭБУ возможно перепрограммировать  работая на столе. Схемы подключения предоставленны ниже.

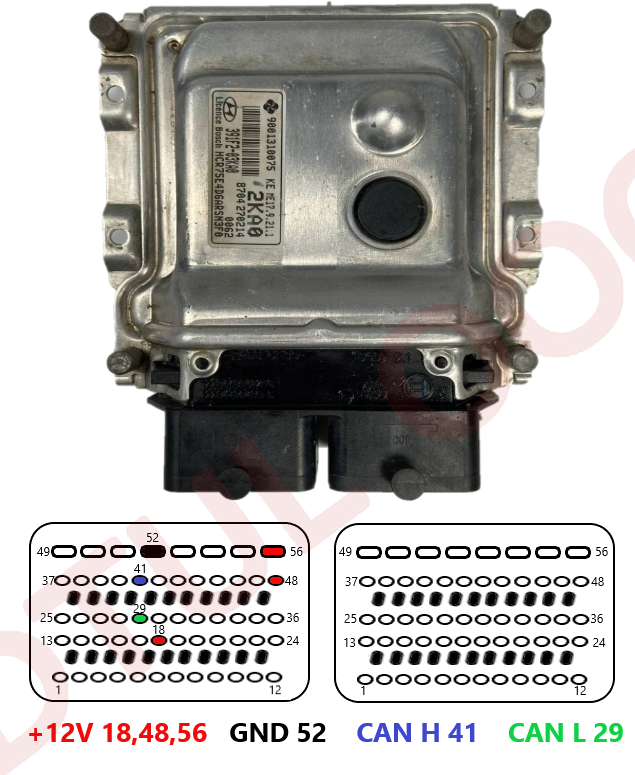

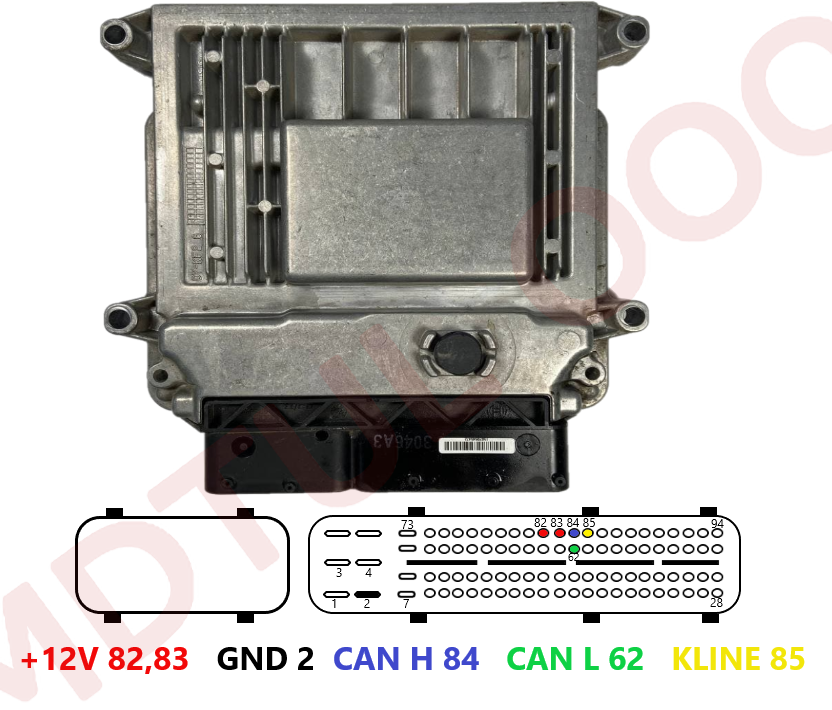

Cхема подключения на столе:

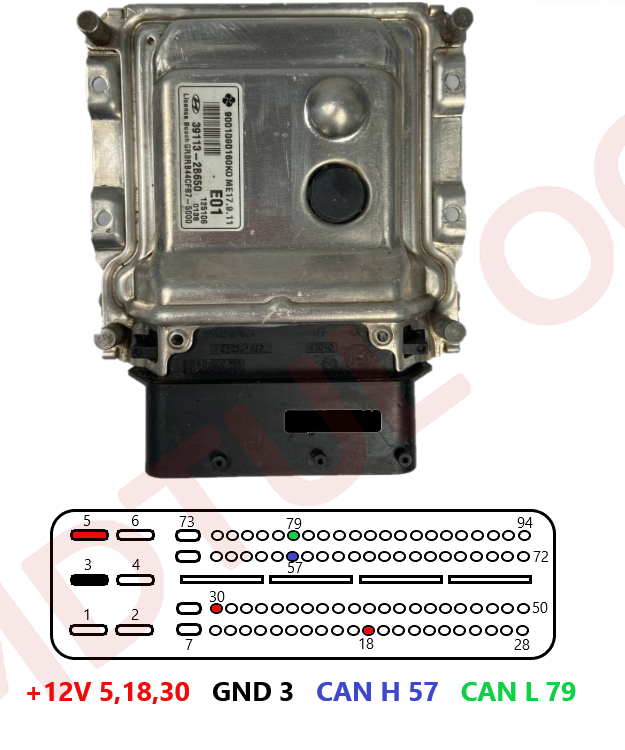

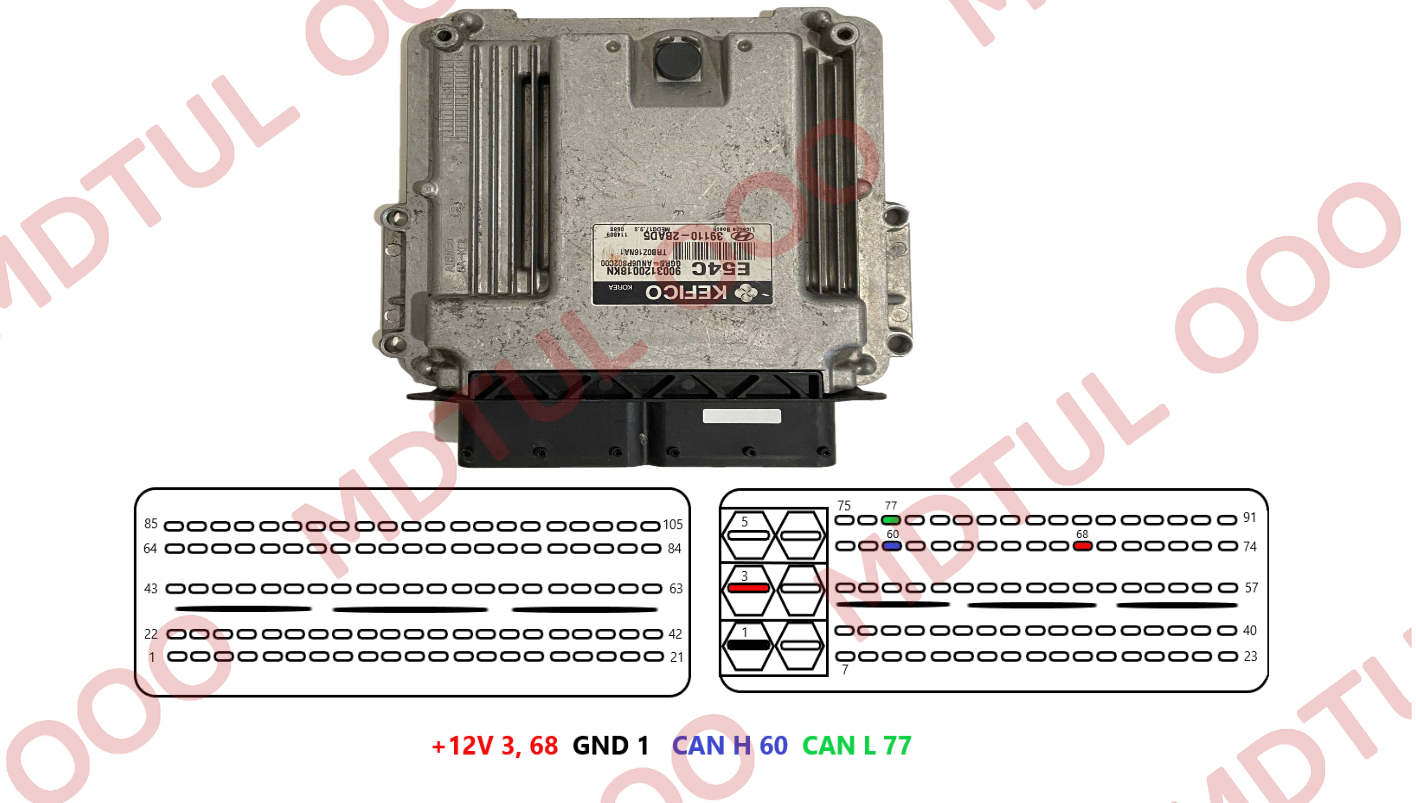

ME 17.9.11





MEG17.9.11...

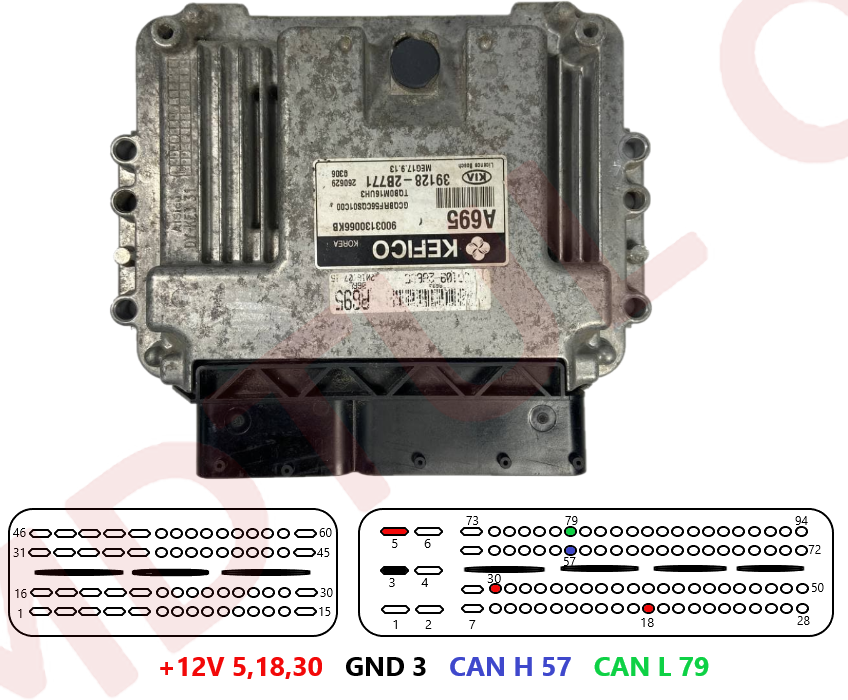

ME 17.9.21.1



KE ME 17.9.21.1....











ME(D)(G) 17.9.8



ME(D)(G)17.9.8.

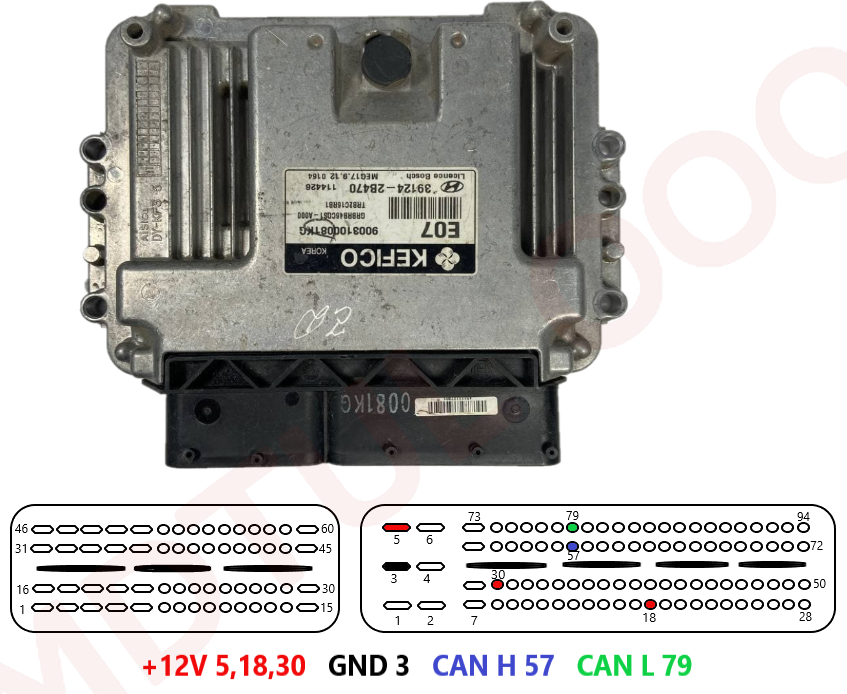

MEG 17.9.12



Meg17.9.12













MEG 17.9.13





Meg 17.9.13.

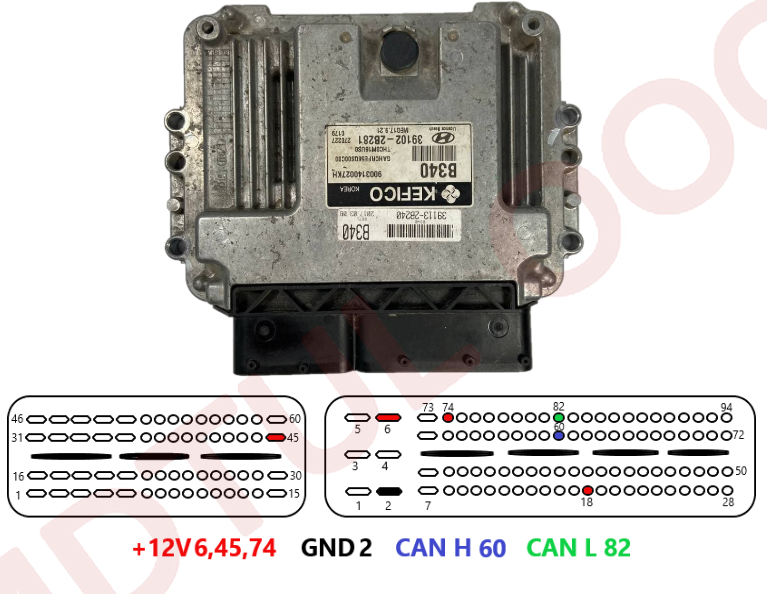

MEG 17.9. 21



MEG17.9.21













Bosch 7.9.8



Bosch 7.9.8.

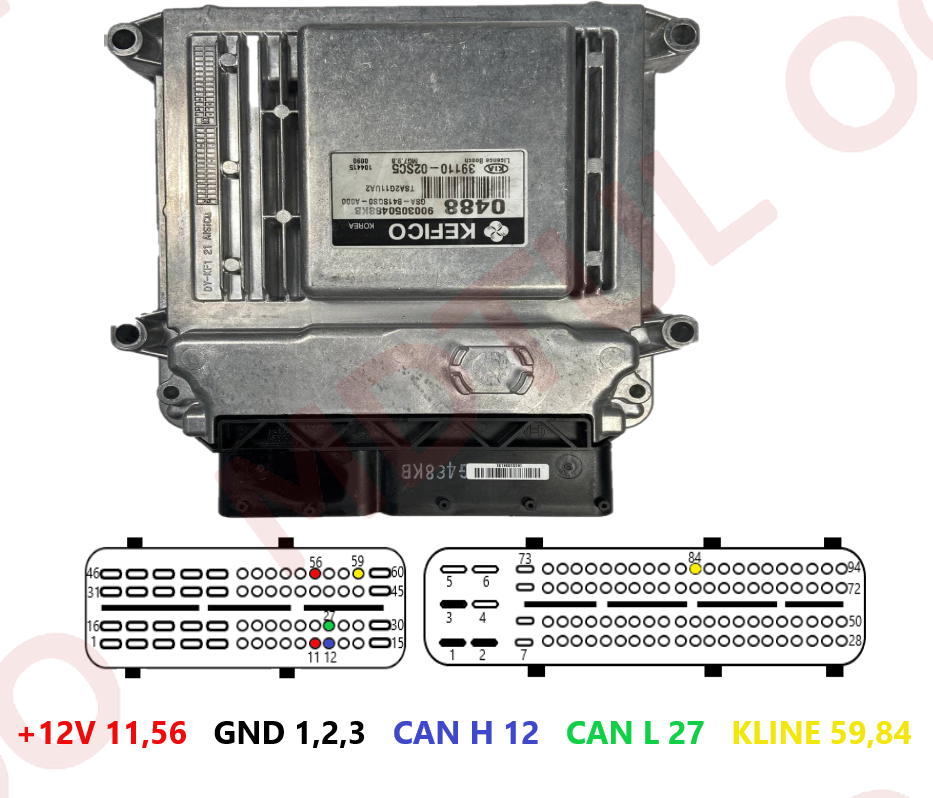

Bosch MG 7.9.8



Mg7.9.8....

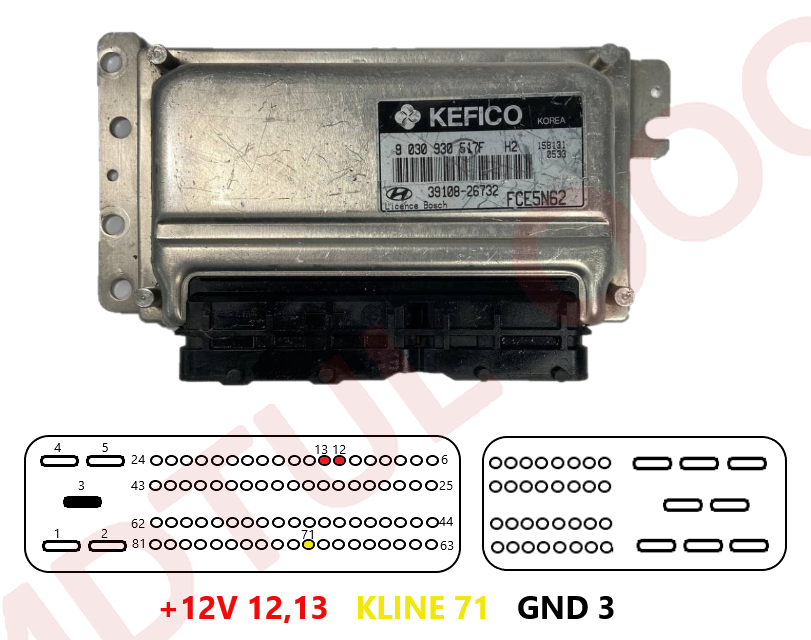

Bosch M 7.9.7



M17.9.7png
