Hyundai, KIA  XC Infineon



Данный модуль позволяет работать с блоками SRS на базе процессора XC Infineon, которые могут быть установлены

на автомобили Hyndai и KIA.



Модуль работает как при прямом подключении на столе, так и на автомобиле через разъем OBDII.





image_2022-01-27_15-56-23











 1. Functions:



Indentification - производит чтение Идентификационных данных.

Clear CRASH - очистка информации о столкновении по CAN шине.

Read DTC - прочитать ошибки ЭБУ.

Clear DTC - очистить ошибки ЭБУ.



 2.EEPROM:



Read  - читает внутрений EEPROM процессора.

Write  - записывает внутрений EEPROM процессора.





 3. File Functions:



Clear Crash - калькулятор для очистки информации о столкновении.

















Cхема подключения на столе.

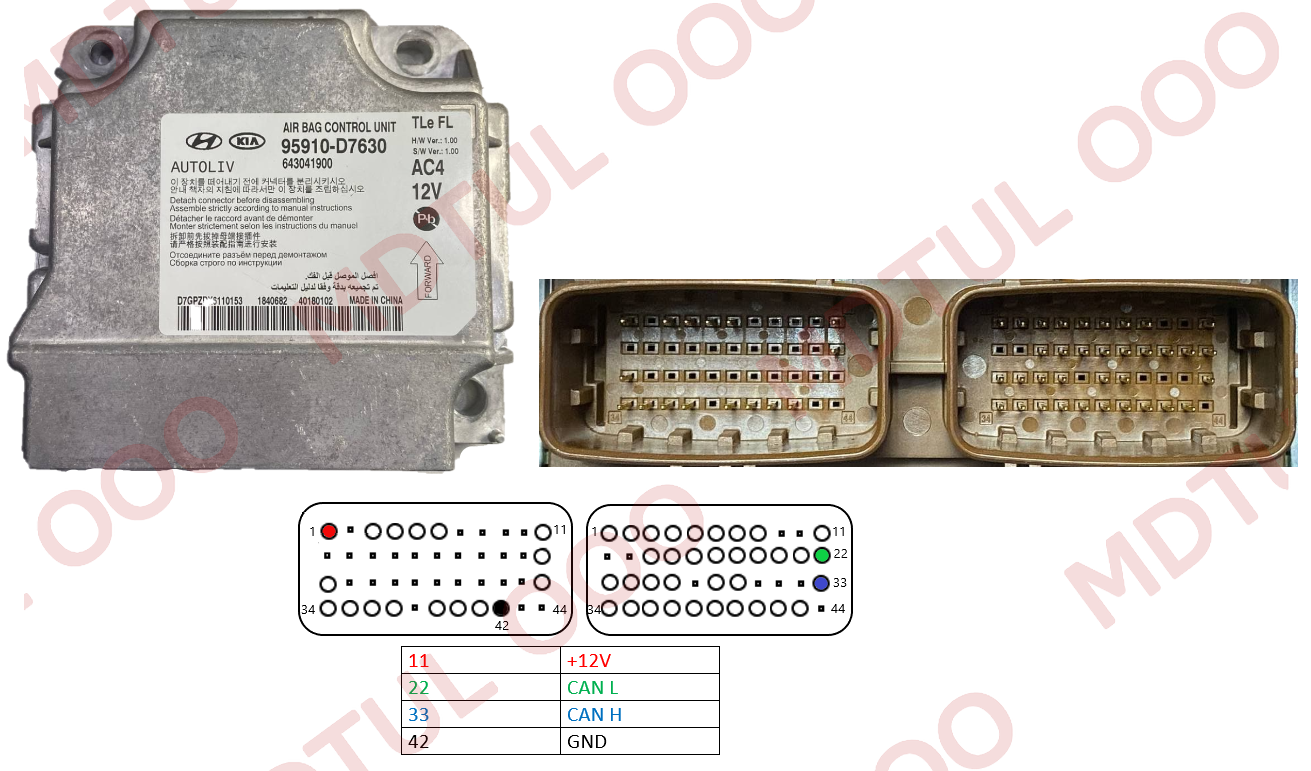

1.Подключение к блоку XC2361A ТИП 1



TU23

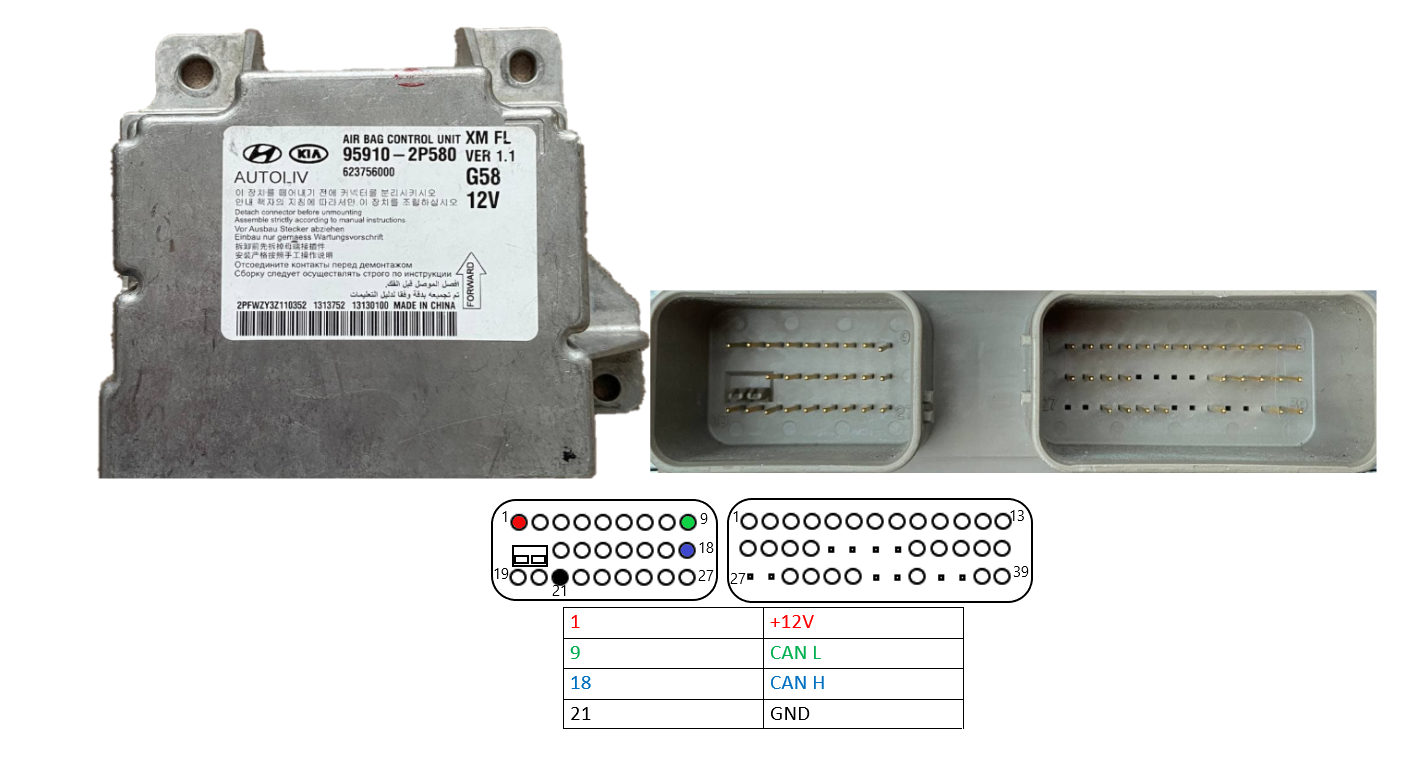

2. Подключение к блоку XC2361A   ТИП 2





XC582

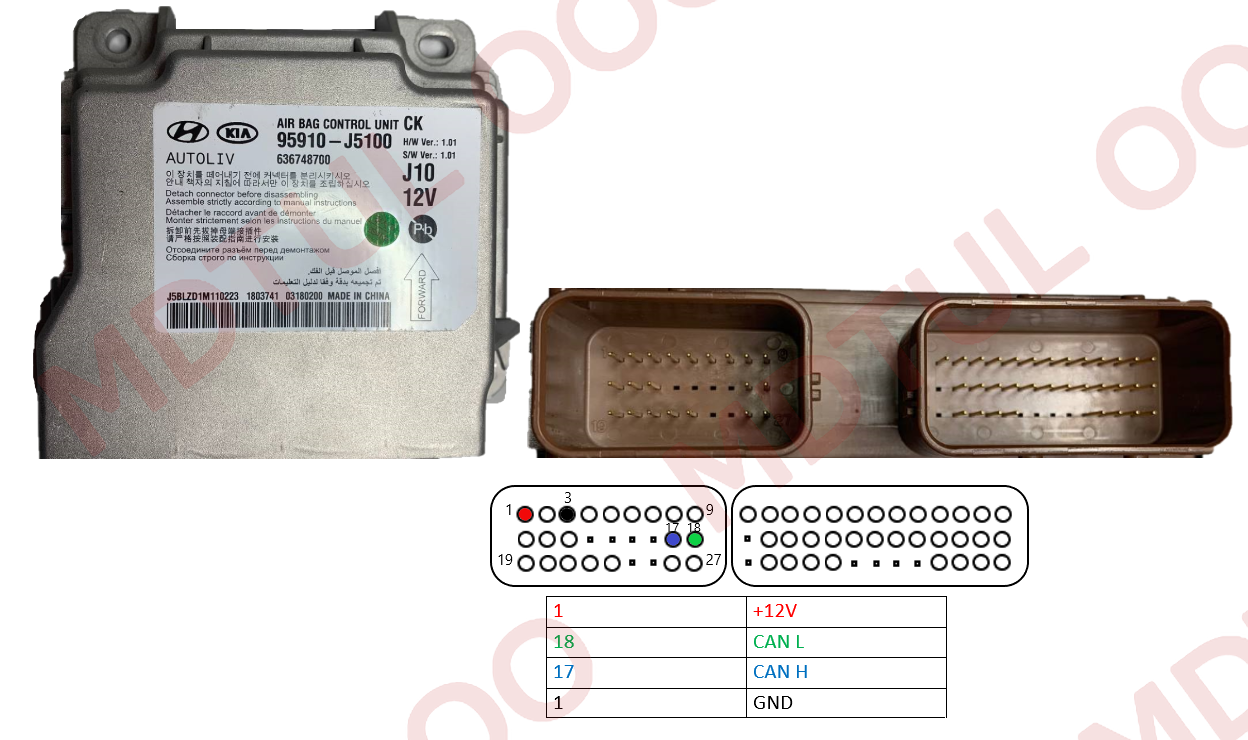

3. Подключение к блоку XC2361A   ТИП 3

TIP 3

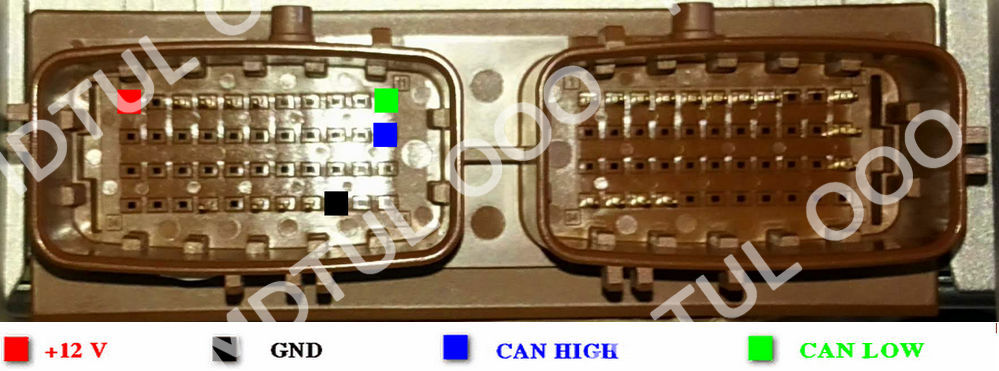

3. Подключение к блоку SRS HW 95910-M0000 XC Infineon 2361A Hyundai Creta



clip0435

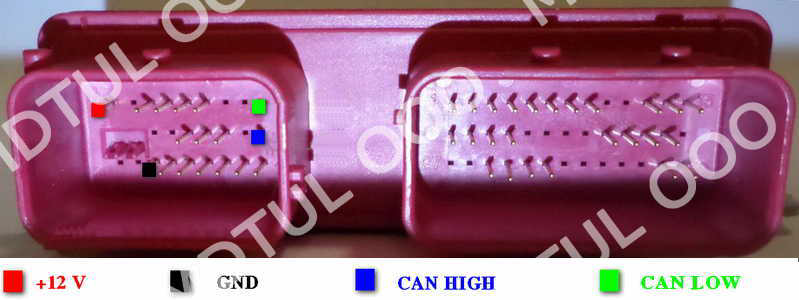

4. Подключение к блоку SRS XC Infineon тип 1



clip0437

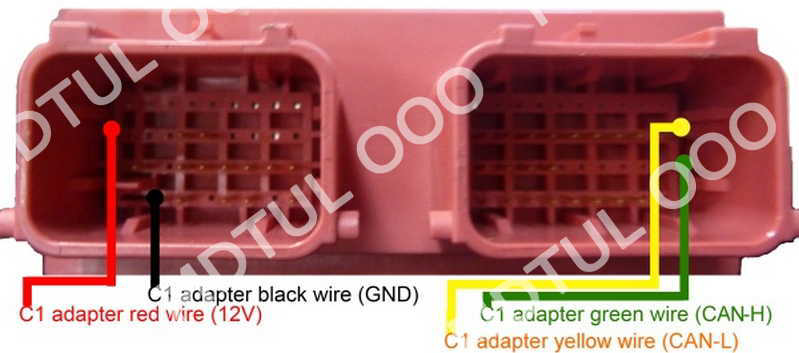

5. Подключение к блоку SRS XC Infineon тип 2



clip0438

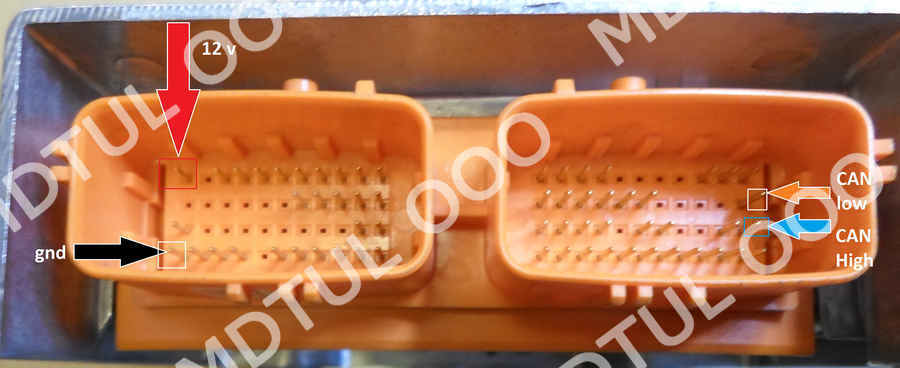

6. Подключение к блоку 95910-B1100 SRS XC Infineon xc2361 тип 3



clip0439







7. Подключе блока ТИП 4

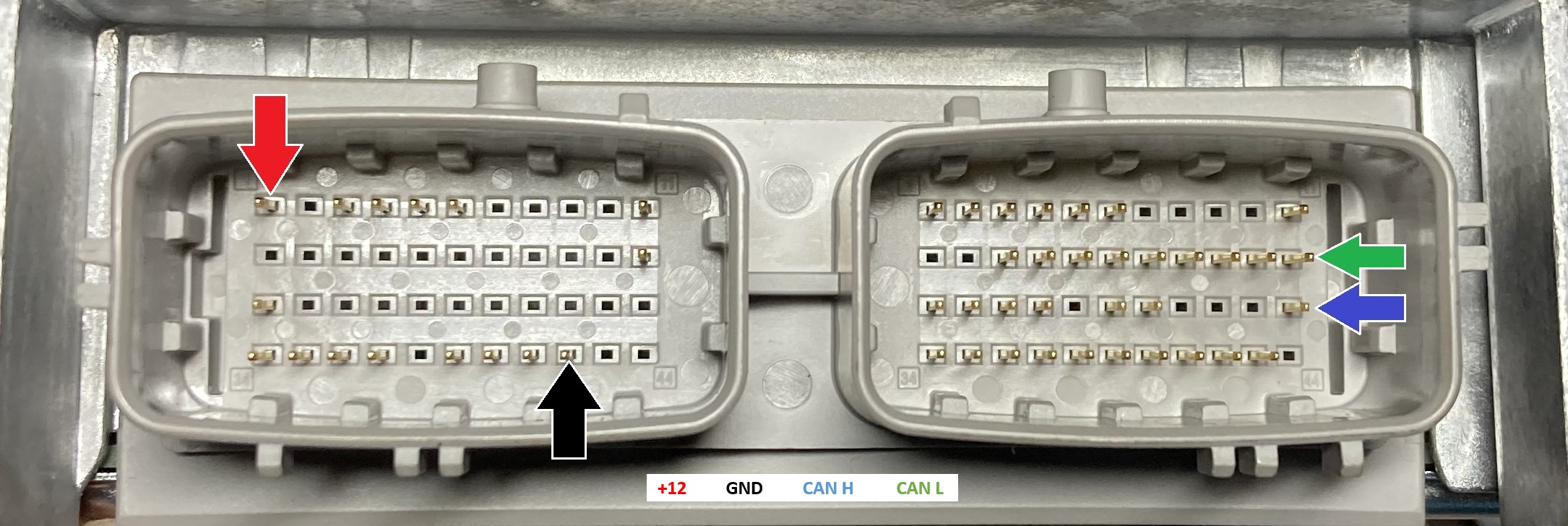

Sportage 2016 AVTOLIV pinout







8. Подключение блока ТИП 5

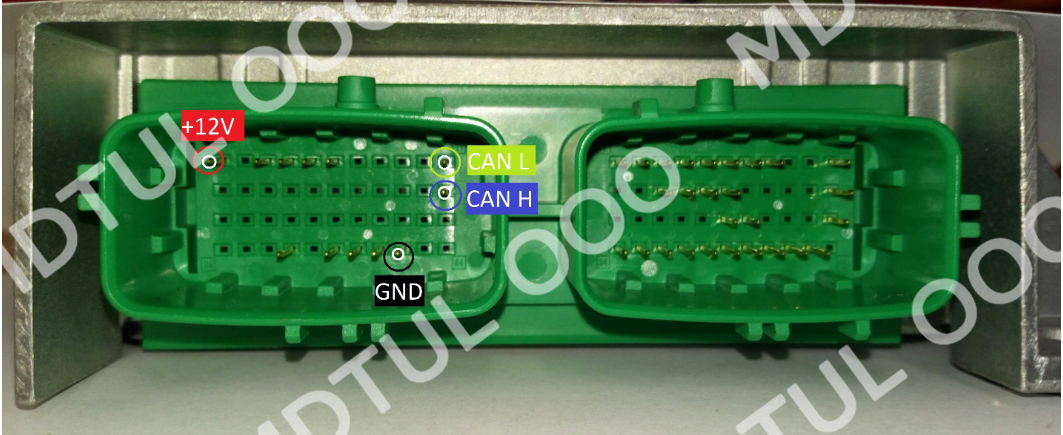

image_2021-09-07_18-12-23
