Данный модуль позволяет работать с панелью приборов VDO Continental (на базе МК R7F701404), которая может быть установлена на автомобилях Haval F7.
Функционал модуля:
1. Группа ID.
Чтение Идентификационных данных, чтение ошибок и очистка ошибок.
2. Группа Изменение пробега.
Чтение и запись пробега.
3. Группа EEPROM.
Чтение и Запись EEPROM панели приборов.
4. Группа Flash.
Чтение Flash(Чтение CFLASH МК RH850 R7F701404).
5. Группа Расширенные функции.
Смена VIN.
Сброс ЭБУ(Как по включению).
Сброс меж сервисного интервала.
Чтение и запись конфигурации панели.
При нажатии кнопки Конфигурация происходит чтение массива байт конфигурации.
При нажатии запись происходит запись из массива в панель приборов.
Внешний вид.

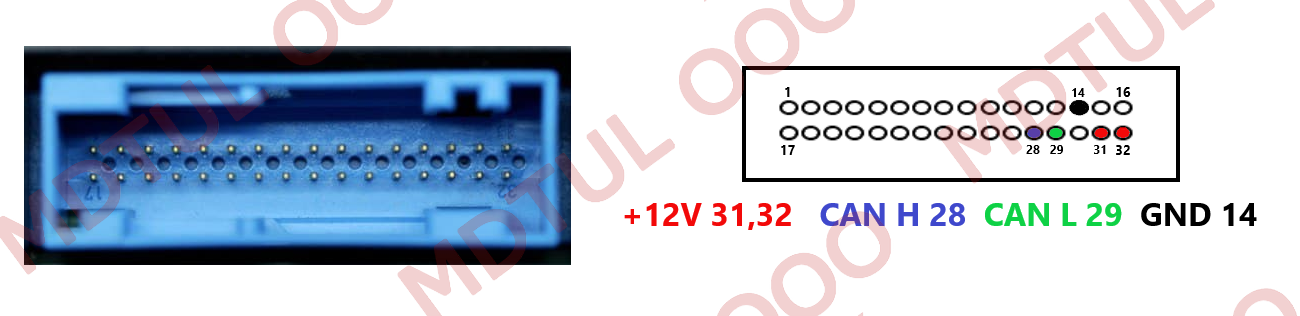

Схема подключения на столе:
