Haval_H6 Coupe_VDO_Continental



Данный модуль позволяет работать с панелью приборов VDO Continental (на базе МК 70F3529), которая может быть установлена на автомобилях Haval H6.





image_2021-11-30_12-18-46



Функционал модуля:

1. Группа ID.

Чтение Идентификационных данных, чтение ошибок и очистка ошибок.



2. Группа Изменение пробега.

Чтение и запись пробега.



3. Группа EEPROM.

Чтение и Запись EEPROM панели приборов.



4. Группа Flash.

Чтение Flash(Чтение CFLASH МК  70F3529).



5. Группа Расширенные функции.

Смена VIN.

Сброс ЭБУ(Как по включению).

Сброс меж сервисного интервала.

Чтение и запись конфигурации панели.



image_2021-11-30_12-21-14



При нажатии кнопки Конфигурация происходит чтение массива байт конфигурации.

При нажатии запись происходит запись из массива в панель приборов.





Внешний вид.



image_2021-11-30_13-36-077

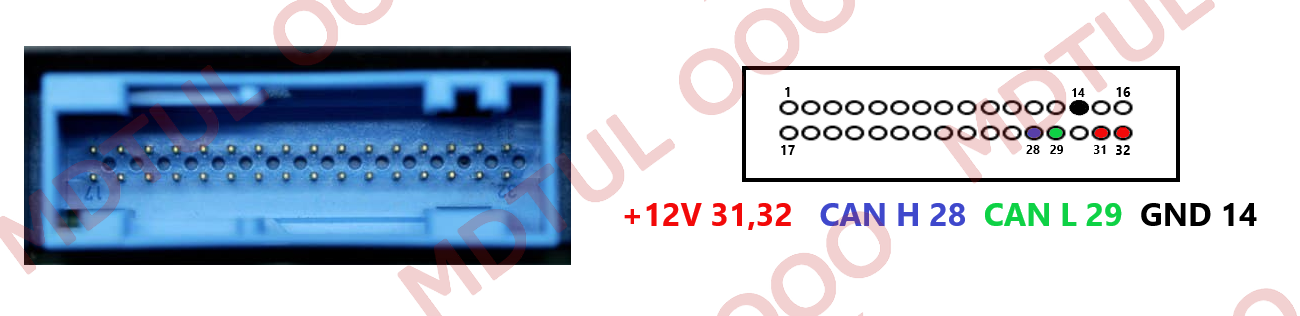

Схема подключения.







HAval
